Doppelabzweige in liegenden Leitungen sind unzulässig.
Richtungsänderungen von liegenden Leitungen in offenen und
geschlossenen Schachtdurchführungen dürfen ebenfalls nur
mit einem Winkel ≤ 45° ausgeführt werden.
Hinweis
Reduktionen/Erweiterungen sind bei Grundleitungen
grundsätzlich sohlegleich auszuführen!

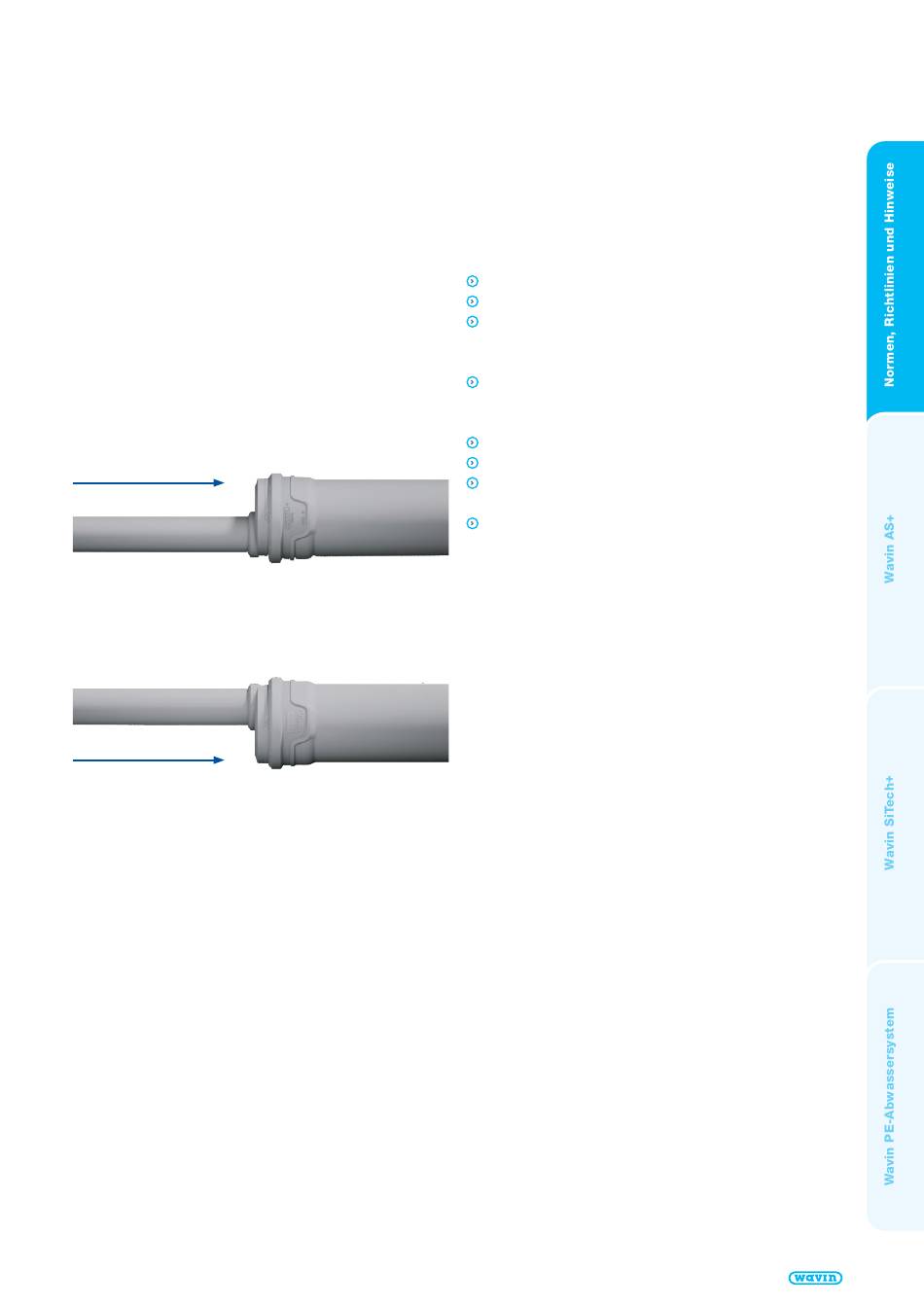

Grundleitung
Flussrichtung
Abb. 13: Grundleitung
Sammelleitung
Flussrichtung
Abb. 14: Sammelleitung
www.wavin.de
Berechnung
Hydraulische Vorgaben für die Bemessung
von Grund leitungen:
Füllungsgrad h/d = 0,5 innerhalb von Gebäuden
i
Füllungsgrad h/d = 0,7 außerhalb von Gebäuden
i
Füllungsgrad h/d = 1,0 hinter Einleitung eines Volumen-
i
stroms aus einer Abwasserhebeanlage außerhalb des
Gebäudes und hinter Schacht mit offenem Durchfluss
Füllungsgrad h/d = 1,0 bei Mischwasserleitungen ab DN 150
i
hinter Schacht mit offenem Durchfluss
Mindestgefälle J = 0,5 cm/m innerhalb von Gebäuden
Mindestgefälle J = 1: DN außerhalb von Gebäuden
Mindestfließgeschwindigkeit 0,5 m/s
innerhalb von Gebäuden
Mindestfließgeschwindigkeit 0,7 m/s
außerhalb von Gebäuden
Bei Planungen und Berechnungen ohne vorherige Festlegung
des Rohrwerkstoffs können die Nennweiten unter Verwendung
der Bemessungstabellen gemäß DIN 1986-100 Anhang A,
Tabellen A.3 bis A.5 ermittelt werden.
Bei bekanntem Werkstoff (z. B. Wavin AS+) kann die Bemes-
sung auch unter Verwendung der tatsächlichen Innendurch-
messer erfolgen.
Die beschriebenen Tabellen finden Sie auf den folgenden
Seiten dieses Abwasserhandbuchs.
