Positionierung Der Rohrschellen - Wavin As+ Technisches Handbuch

Allgemeine Befestigungsregeln
Rohrschellenbefestigung
Festschelle
Die Festschelle bildet einen Festpunkt im Rohrsystem. Das
Rohr oder das Formteil wird durch die Rohrschelle fest fixiert.
Nachdem die Schrauben der Rohrschelle fest angezogen sind,
ist keine Längsbewegung möglich.
Es muss immer die richte Abmessung der Rohrschelle zum
passenden Außendurchmesser gewählt werden. Die Gewinde-
stangen sind anhand des Abstandes nach Festigkeit zu wählen.
Um eine gute akustische Dämpfung zu erhalten, müssen Kunst-
stoffdübel verwendet werden.
Gleitschelle
Durch die Verwendung von Gleitschellen kann sich das Rohr
noch nach Anziehen der Schrauben ausdehnen und zusam-
menziehen. Dies kann durch Temperaturschwankungen
verursacht werden. Hierdurch wird sichergestellt, dass eine
Längsbewegung nach der Installation möglich ist.

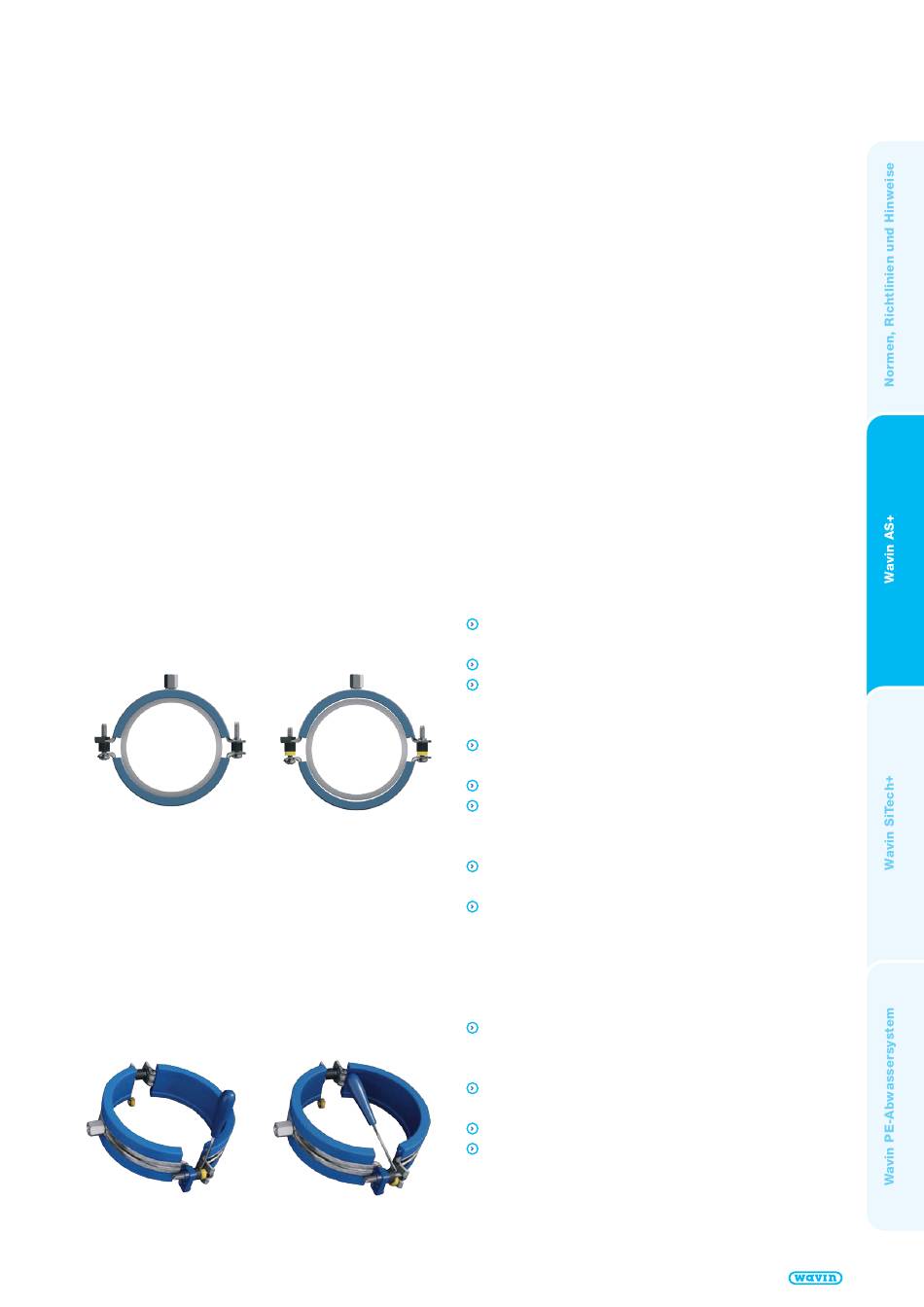

Festpunktschelle: hier wird der
gelbe Abstands halter entfernt
Optionale Wavin Systemrohrschelle:
Wechsel von Gleit- zur Festpunktschelle
Die Wavin Systemschelle ist sowohl Gleit- als auch Festpunkt-
schelle. Die Wavin Systemschelle wird als Gleitpunktschelle
ausgeliefert. Um die Rohrschelle von einer Gleitschelle auf eine
Festpunktschelle zu ändern, muss der gelbe Abstandshalter vor
der Montage der Rohrschelle entfernt werden.
Wechsel von Gleitpunkt zum Festpunkt: Abstandshalter werden entfernt.
www.wavin.de
Gleitschelle: hier ist der gelbe
Abstandshalter vorhanden
(Auslieferungszustand)
Sowohl bei der Gleitschelle als auch bei der Festpunkt schelle
können anschließend die Schrauben komplett bis zu den
Abstandshaltern angezogen werden.
Die Abstandshalter sind so ausgelegt das für das Rohrsystem
immer die optimale Klemmkraft vorhanden ist. Hierdurch wird
die Körperschallübertragung auf ein Minimum reduziert. Die
Elastomereinlage hat somit immer die optimale Kompression
um eine gute Schalldämpfung zu realisieren.
Für Standardrohrschellen ist die Befestigungsanleitung
des Herstellers zu beachten.

Positionierung der Rohrschellen

Während der Installation von Wavin AS+ Rohren, sollte folgen-
des berücksichtigt werden:
Vertikale Verlegung
Pro Etage wird eine Festpunktschelle am Ende des Rohres
gesetzt.
Alle weiteren Rohrschellen sind Gleitpunktschellen.
Tabelle 24 gibt die maximal erlaubten Abstände an.
Horizontale Verlegung
Jedes horizontal verlegte Rohr mit einer Länge ≤ 2 Meter
sollte am Rohrende mit einem Festpunkt gesichert werden.
Alle weiteren Rohrschellen an diesem Rohr sind Gleitpunkte.
Tabelle 24 gibt die maximal erlaubten Abstände an.
Weitere Angaben
Bei allen Richtungsänderungen, z.B. Umlenkung am Ende
der Fallleitung, sind entsprechend Rohrschellen zu setzen.
Bei Formteilgruppen können zusätzliche Rohrschellen vor/
nach dieser Montage erforderlich sein, um sicherzustellen,
dass:
1. ein Gefälle in Fließrichtung vorhanden ist (horizontal),
2. die Mitte der Formteilgruppe nicht übermäßig verschoben
werden kann (vertikal).
Zur Vermeidung unnötiger Körperschallübertragung sollten
Rohrschellen nicht im direkten Bereich von Umlenkungen
installiert werden.
Rohrschellen müssen an stabilen Bauteilen befestigt werden,
die entstehende Kräfte auch aufnehmen können.
Die Rohre müssen spannungsfrei verlegt werden.
In mehrstöckigen Gebäuden (ab 3 Stockwerken) wird das
Fallrohr mit Hilfe einer Fallrohrstütze zusätzlich gesichert.
Hierzu kann eine Passlänge verwendet werden.
