wavin AS+ Technisches Handbuch Seite 33

Sammel-Hauptlüftung
Hauptlüftungsleitungen können als Sammel-Hauptlüftung aus-
geführt werden. Es werden hier mehrere Einzel-Haupt lüftungen
zu einer Sammel-Hauptlüftung zusammengefasst.
D
A B C

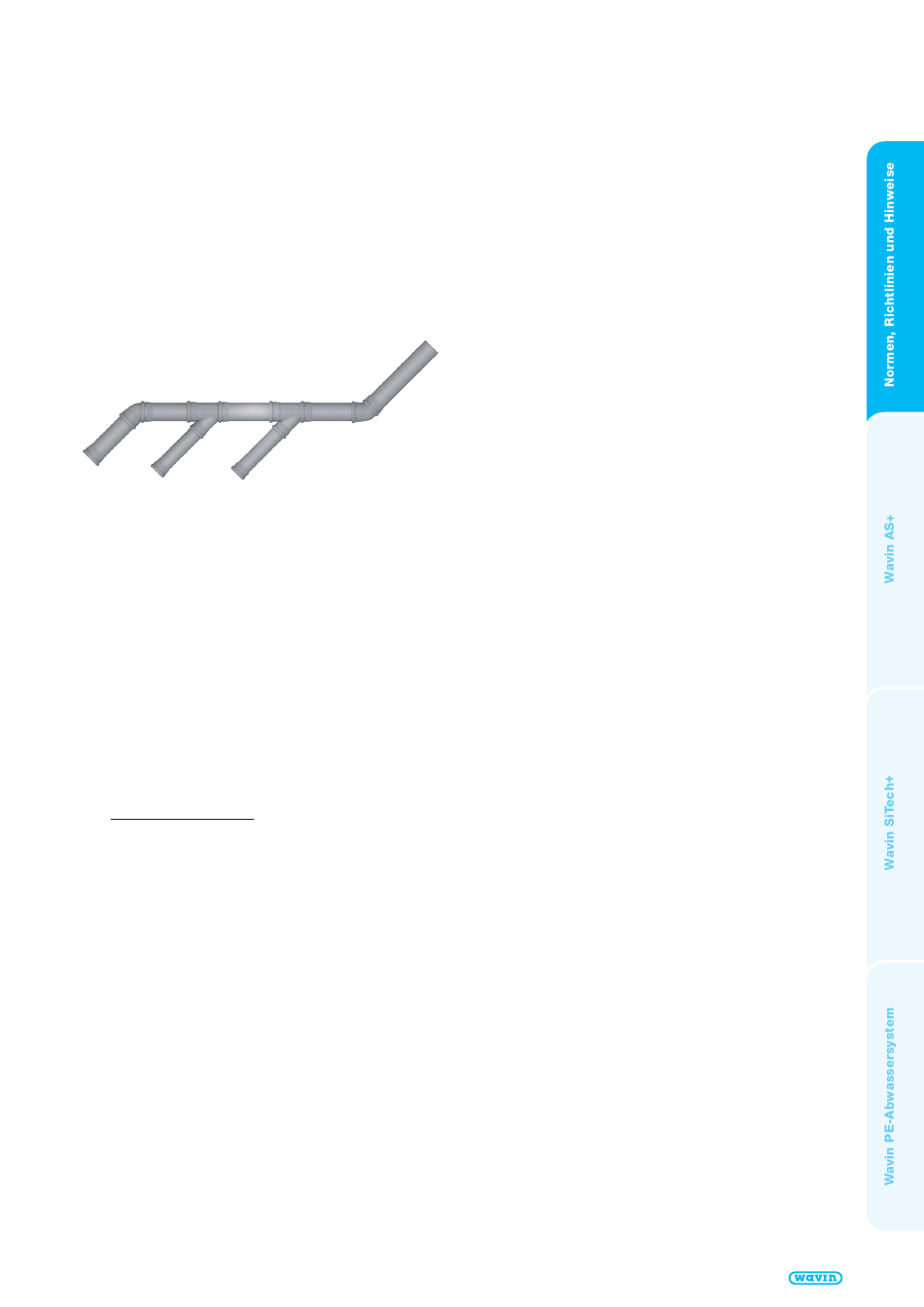

Abb. 17: Beispiel Sammel-Hauptlüftungen
Berechnung
Es gilt die Regel, dass der Querschnitt der Sammel-Haupt-
lüftung mindestens so groß sein muss wie die Hälfte der
Summe der Einzelquerschnitte der Einzel-Hauptlüftungen.
Die Nennweite der Sammel-Hauptlüftung muss jedoch, aus-
genommen bei Einfamilienhäusern, mindestens eine Nennweite
größer der zugehörigen Einzel-Hauptlüftung sein.
Es gilt also:
A ≥ A + A + ......A
SHL EHL1 EHL2 EHLn
2
ASHL Querschnitt der Sammel-Hauptlüftung
in mm² oder cm²
A – A Querschnitt der Einzel-Hauptlüftung
EHL1 EHLn
in mm² or cm²
www.wavin.de
Beispiel
Gegeben:
Mehrfamilienhaus mit 3 Einzel-Hauptlüftungsleitungen DN 90
(A, B, C), die zu einer Sammel-Hauptlüftung zusammengefasst
werden sollen.
Gesucht:
Durchmesser der Sammel-Hauptlüftungsleitungen D + E.
3x Einzel-Hauptlüftung DN 90 (A,B,C)
DN 90 Wavin AS+
Di = 80,8 mm
Querschnittsfläche A = 51,3 cm²
E
Die Hauptlüftungsleitungen B + C, münden in die Sammellüf-
tungsleitung D.
Daher gilt:
Querschnittfläche B + C = 2 x 51,3 cm
102,6 cm
Dies entspricht einem Durchmesser von DN 90.
Unter der Maßgabe, dass die Nennweite der Sammel-Haupt-
lüftung jedoch mindestens eine Nennweite größer der zu-
gehörigen Einzel-Hauptlüftung sein muss, ergibt sich für die
Sammel-Hauptlüftung D eine Nennweite von DN 100. Bei einem
Einfamilienhaus wäre DN 90 ausreichend.
In die Sammel-Hauptlüftungsleitung E münden die
Einzel-Hauptlüftungen A, B, und C (alle DN 90).
Daher gilt:
Querschnittfläche A + B + C = 3 x 51,3 cm
153,9 cm
Gewählt:
Wavin AS+, DN 100
Di = 99,4 cm
Die Querschnittsfläche von Wavin AS + DN 100 liegt über dem
errechneten Mindestquerschnitt und ist eine Nennweite größer
als die Einzel-Hauptlüftungen.
Die Sammel-Hauptlüftungsleitung E kann somit in DN 100
ausgeführt werden.
Hausabflussrohrsysteme Technisches Handbuch
= 102,6 cm
2
/ 2 = 51,3 cm
2 2
/ 2 = 76,95 cm
2 2
2
2
= 153,9 cm
2 2
33
