Proline Prosonic Flow P 500 HART
1)
Bestellmerkmal "Befestigungsart", Option A2 "Clamp-on, 2-Kanal, 2-Sensorsets"
2)
Durchflussstörungskompensation
Endress+Hauser

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Pumpen
etc. zu montieren. Besteht diese Möglichkeit nicht, sind mindestens die untenstehenden
Ein- und Auslaufstrecken einzuhalten, um die spezifizierte Messgenauigkeit des Messge-
räts zu erreichen. Sind mehrere Strömungsstörungen vorhanden, so ist die längste angege-
bene Einlaufstrecke einzuhalten.
Bei folgenden Geräteausführungen sind kürzere Ein- und Auslaufstrecken möglich:
Zweipfad-Messung mit 2 Sensorsets
Bis minimal 2 × DN für Einlaufstrecke, 2 × DN für Auslaufstrecke
1
15 × DN
3
15 × DN
5
20 × DN
 6

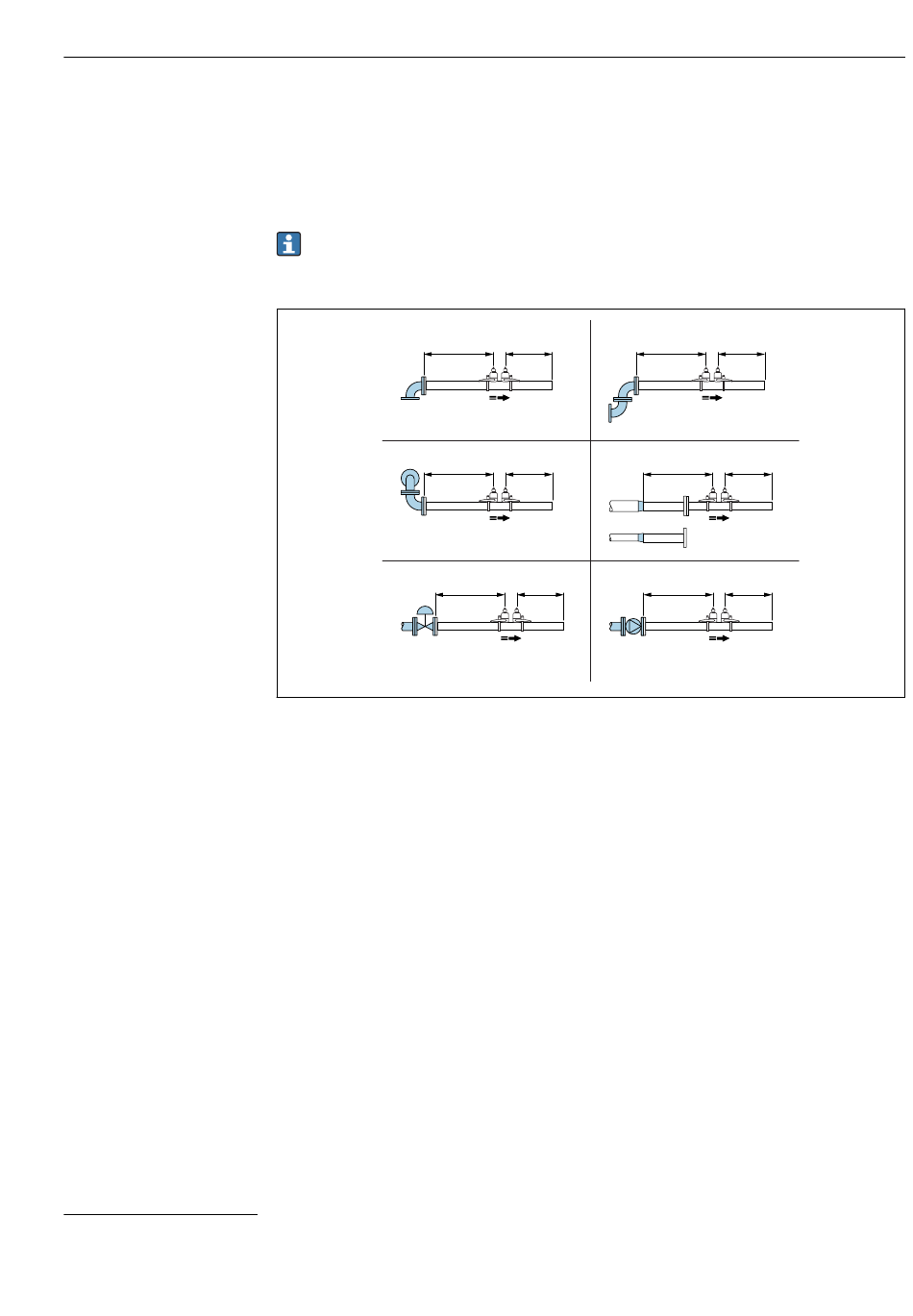

Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
1
Rohrbiegung
2
Zwei Rohrbiegungen (in einer Ebene)
3
Zwei Rohrbiegungen (in zwei Ebenen)
4a
Reduktion
4b
Erweiterung
5
Regelventil (2/3 geöffnet)
6
Pumpe
Messbetrieb
Zweipfad-Messung mit FlowDC
Bei der Zweipfad-Messung mit FlowDC wird der Durchfluss durch zwei Messungen an der
Messstelle erfasst.
Dazu werden die beiden Sensorsets mit einem bestimmten Winkelversatz (180° für 1 Tra-
verse, 90° für 2 Traversen) zueinander am Messrohr installiert. Dies erfolgt unabhängig
von der Rotationsposition der beiden Sensorsets am Messrohr.
Die Messwerte der beiden Sensorsets werden gemittelt. Basierend auf diesem Mittelwert
der Messung erfolgt eine Kompensation des Messwerts in Abhängigkeit des Störungstyps
und der Entfernung des Messpunkts zur Störstelle. Somit wird auch für Messungen unter
nicht idealen Bedingungen (z.B. kurze Einlaufstrecken) die spezifizierten Genauigkeiten
und Wiederholgenauigkeiten eingehalten; und dies bis zu einem Bereich 2x DN vor und
nach dem Messpunkt.
1)
2)
und FlowDC
2
3 × DN
15 × DN
4
3 × DN
15 × DN
a
b
6
3 × DN
20 × DN
2)
(Standardkonfiguration)
Montage
(für Positionsnummern 1...4b):
3 × DN
3 × DN
3 × DN
A0042041
19
