Elektrischer Anschluss
46
7.3 Messgerät anschließen: Proline 500
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.3.1 Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potenzialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme erden.

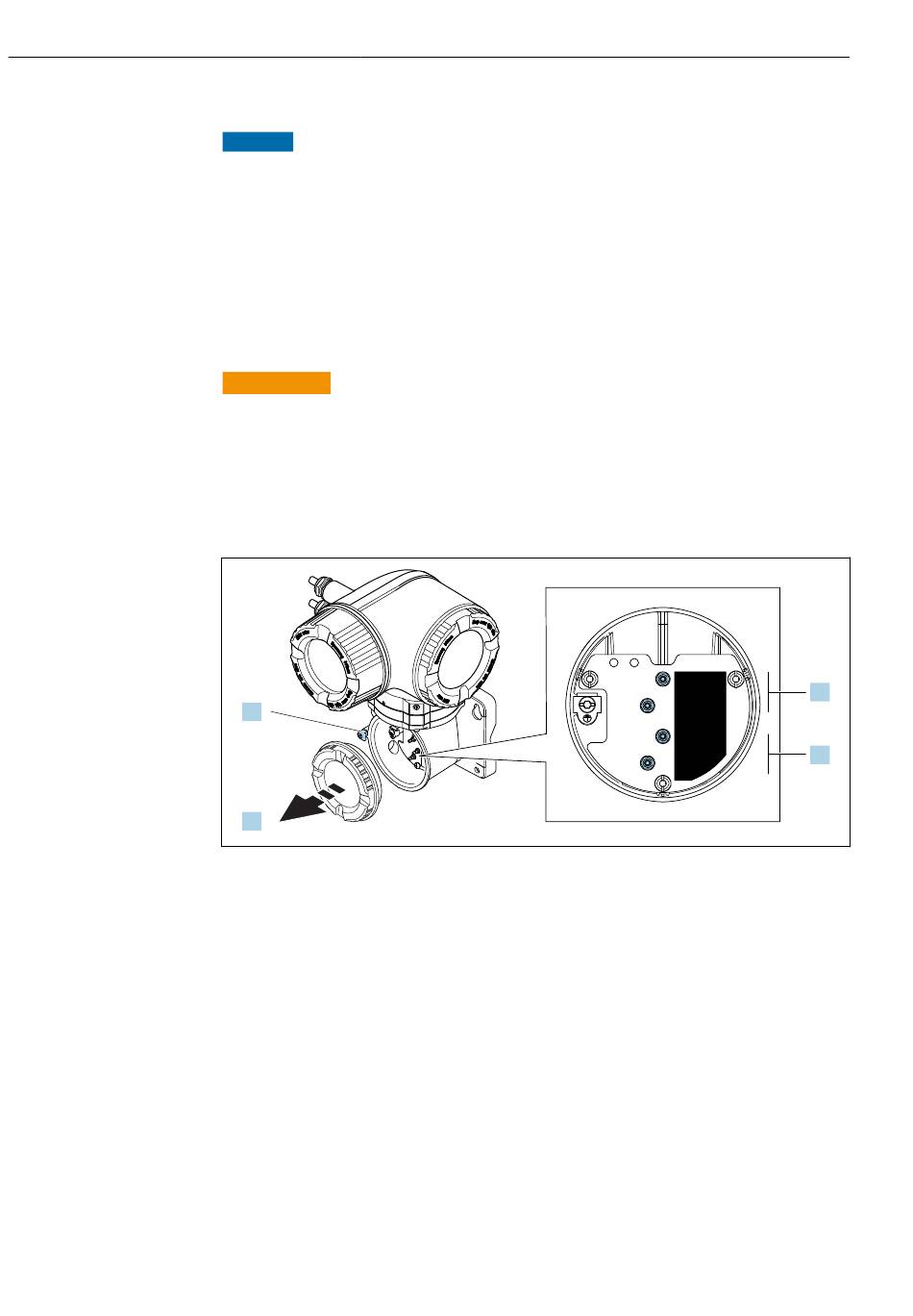

Klemmenbelegung Verbindungskabel

1.
2.
1 Sicherungskralle
2 Anschlussraumdeckel: Anschluss Sensorkabel
3 Kanal 1 stromaufwärts (upstream) / stromabwärts (downstream)
4 Kanal 2 stromaufwärts (upstream) / stromabwärts (downstream)
Proline Prosonic Flow P 500 HART
UP
CH1
Down
UP
CH2
Down
Endress+Hauser
3.
4.
A0043219
