Montage
>30°
20
Die Konfiguration der beiden Messpfade erfolgt nur einmal und wird für beide Messpfade
übernommen.
A

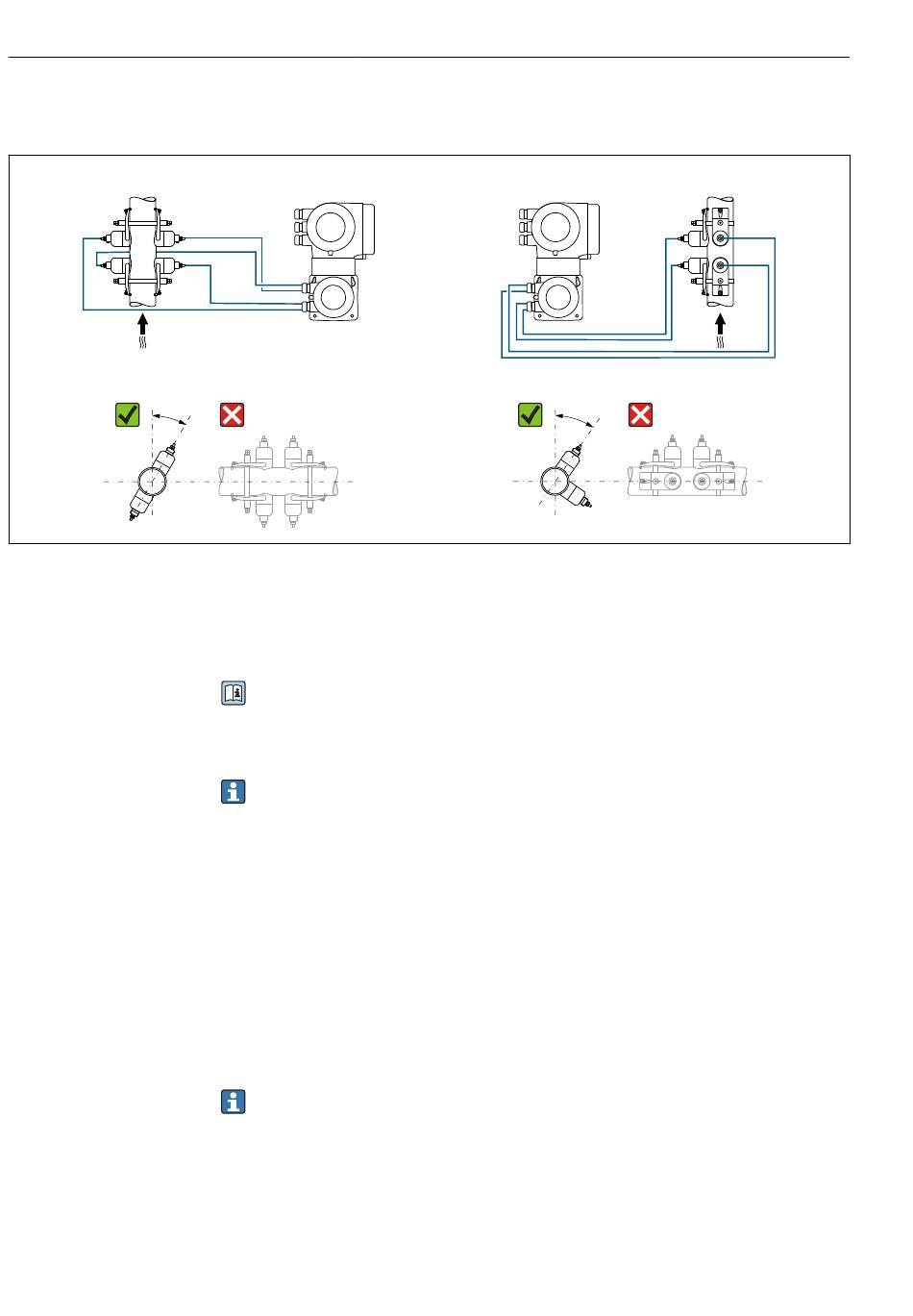

 7 Zweipfad-Messung: Beispiele für die horizontale Anordnung der Sensorsets an einer Messstelle
A Montage der Sensorsets für eine Messung über 1 Traverse
B Montage der Sensorsets für eine Messung über 2 Traversen
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
6.1.2

Anordnung und Auswahl Sensorset

Die horizontale Montage des Sensorsets immer um +30° versetzt zur Messrohrober-
seite vornehmen, um Fehlmessungen durch Leerräume an der Messrohroberseite zu
vermeiden.
Die Sensoren können unterschiedlich angeordnet werden:
• Montage für eine Messung mit 1 Sensorset (1 Messpfad):
• Die Sensoren befinden sich auf gegenüberliegenden Seiten der Rohrleitung (180° ver-
setzt): Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Rohrleitung: Messung mit 2 oder
4 Traversen
• Montage für eine Messung mit 2 Sensorsets (2 Messpfade):
• Jeweils 1 Sensor des jeweiligen Sensorsets befindet sich auf der gegenüberliegenden
Seite der Rohrleitung (180° versetzt): Messung mit 1 oder 3 Traversen
• Die Sensoren befinden sich auf der gleichen Seite der Rohrleitung: Messung mit 2 oder
4 Traversen
Die Sensorsets sind um 90° versetzt an der Rohrleitung angeordnet.
Verwendung 5 MHz Sensoren
Hier werden die Schienen der beiden Sensorsets für alle Messungen mit 1, 2, 3 oder 4
Traversen immer in 180° zueinander angeordnet und mit den Kabeln verbunden. Eine
Zuordnung der Sensorfunktionen in den beiden Schienen erfolgt über die Elektronik
des Messumformers in Abhängigkeit der gewählten Traversenanzahl. Ein Tauschen
der Kabel im Messumformer zwischen den Kanälen ist nicht erforderlich.
Proline Prosonic Flow P 500 HART
B
>30°
A0041975
