Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung Seite 35

Proline Prosonic Flow P 500 HART
Endress+Hauser
5. Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den
Gewindebolzen entfernen.
6. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit
der Haltemutter fest anziehen.


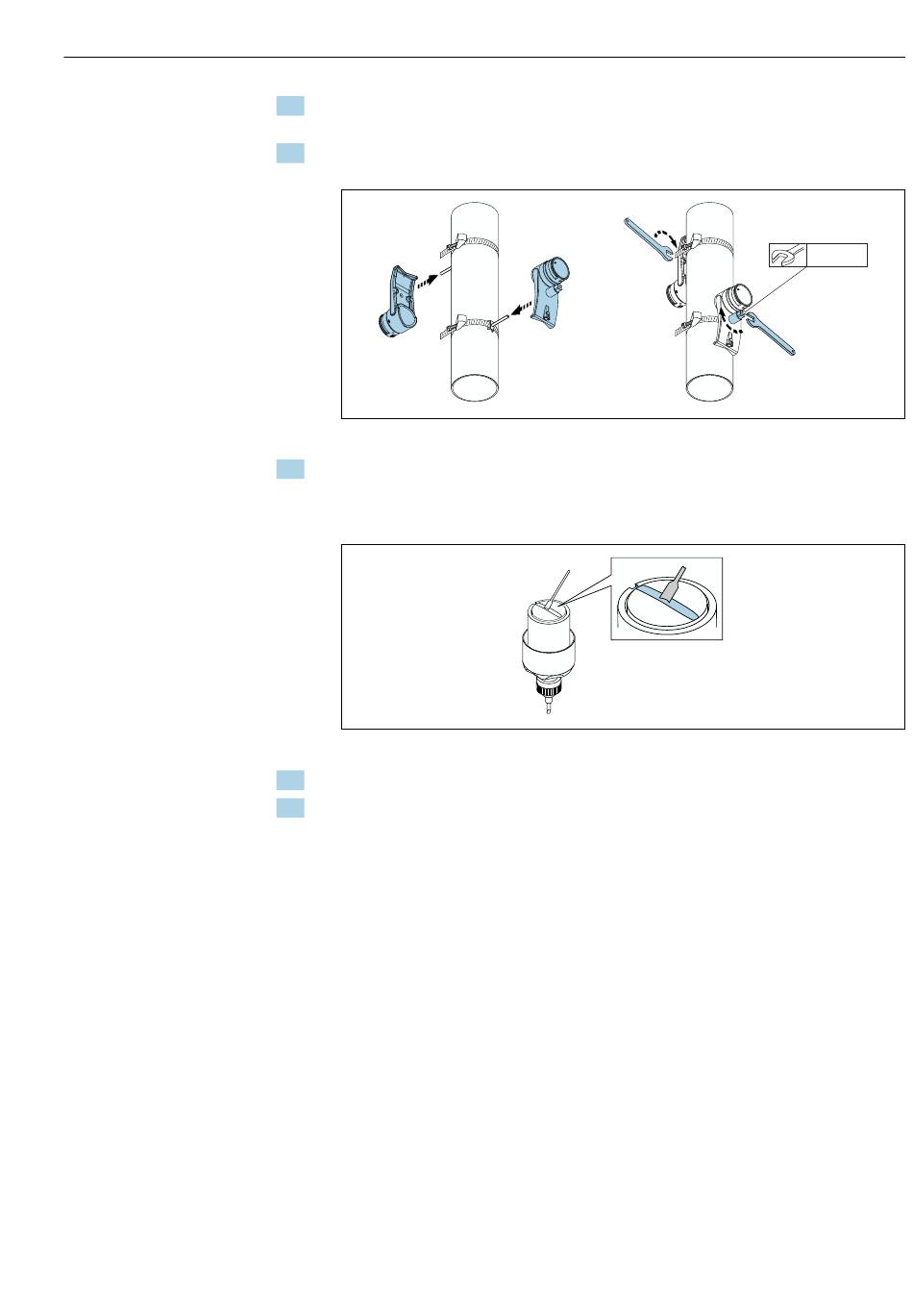

 27 Messaufnehmerhalterungen montieren
7. Koppelpad mit der Klebeseite nach unten auf den Messaufnehmern anbringen
(→  195). Alternativ mit einer gleichmäßigen Schicht Koppelgel (ca.
1 mm (0,04 in)) bestreichen. Dabei von der Nut durch das Zentrum bis zum gegen-
überliegenden Rand gehen.

 28 Kontaktflächen des Messaufnehmers mit Koppelgel bestreichen (falls ohne Koppelpad)
8. Messaufnehmer in die Messaufnehmerhalterung einführen.
9. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen bis der
Messaufnehmerdeckel hörbar einrastet und die Pfeilmarkierungen (▴ / ▾ "close") auf-
einander zeigen.
Montage
13 mm
A0043381
A0043382
35
