Montage

18
6 Montage
6.1

Montagebedingungen

6.1.1

Montageposition

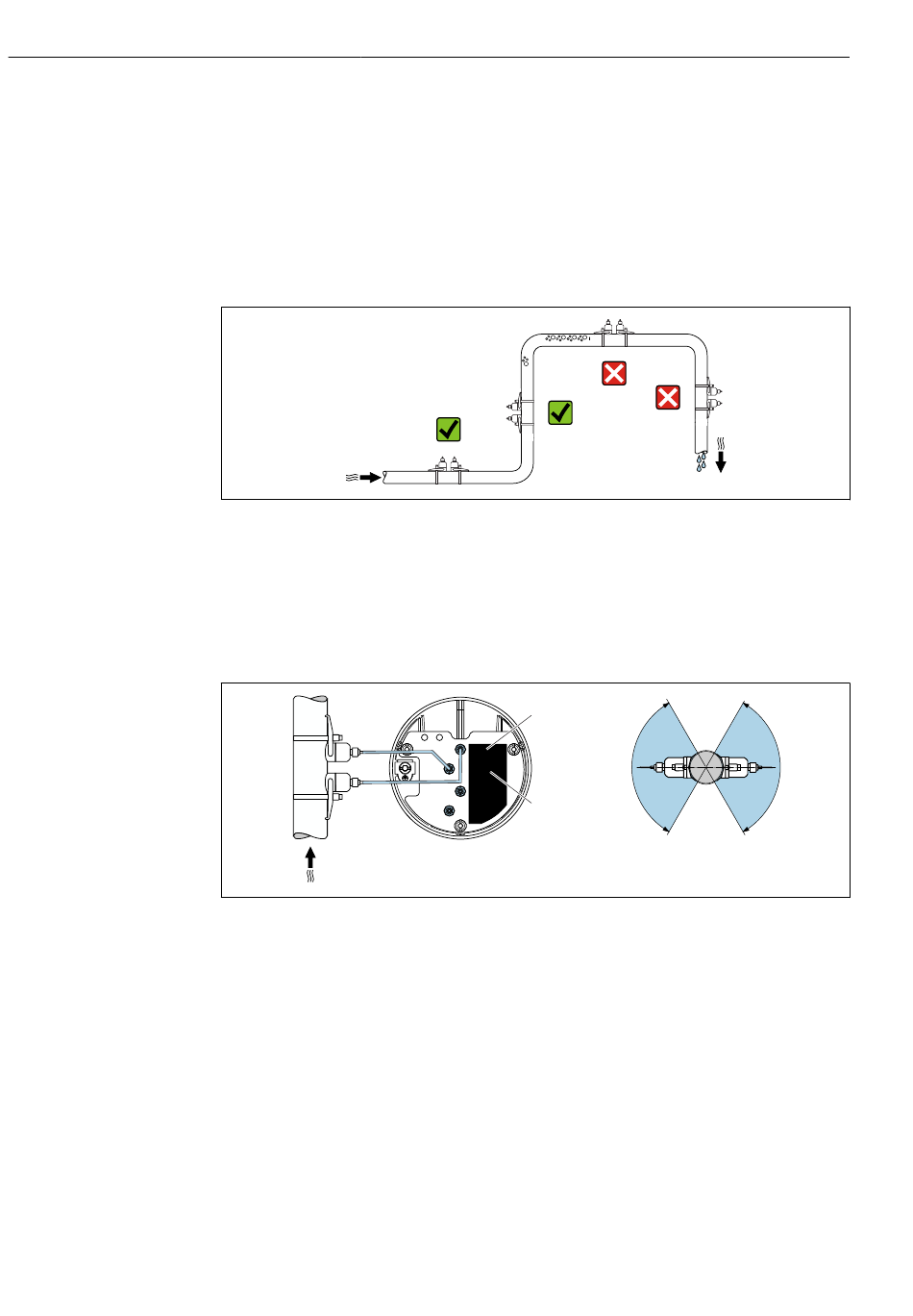

Montageort
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol-
gende Einbauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Einbaulage
A
 5 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
A Empfohlene Einbaulage mit Strömungsrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (30°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbau-
lage sinken mitgeführte Feststoffe, und Gase steigen bei stehendem Messstoff aus dem
Messaufnehmerbereich auf. Die Rohrleitung kann zudem vollständig entleert und vor
Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die
Messung weniger beeinflussen.
Proline Prosonic Flow P 500 HART
1
UP
CH1
C
Down
UP
CH2
2
Down
A0042039
C
B
A0041970
