Proline Prosonic Flow P 500 HART
Endress+Hauser
VORSICHT
L
Übermäßige Belastung kann zur Beschädigung des Gehäuses führen!
‣
Übermäßige mechanische Beanspruchungen vermeiden.
Der Messumformer kann auf folgende Arten montiert werden:
• Pfostenmontage
• Wandmontage
Wandmontage
20 (0.79)
34
Maßeinheit mm (in)

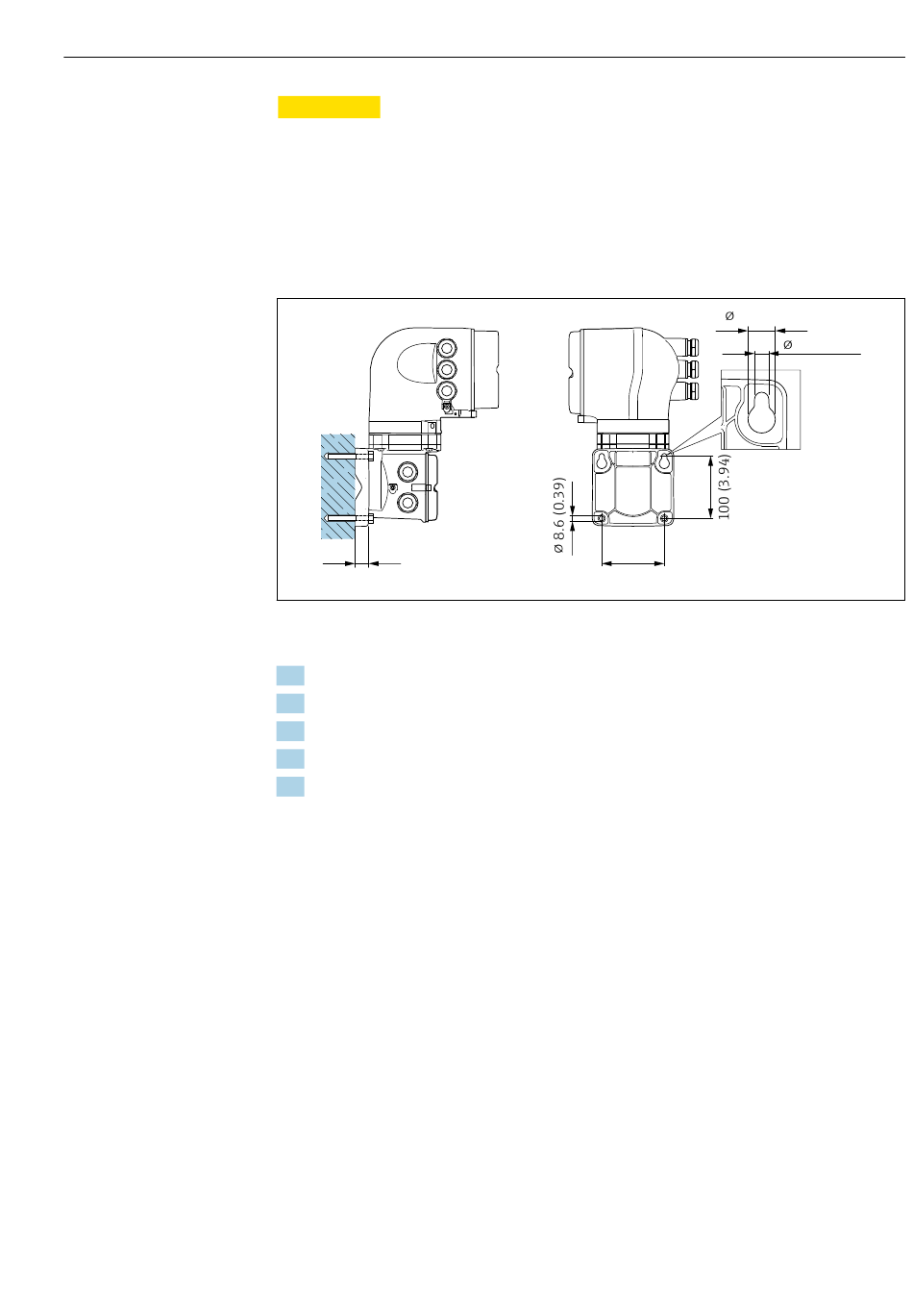

1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
18 (0.71)
100 (3.94)
Montage
10 (0.39)
A0029068
39
