Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung Seite 31

Proline Prosonic Flow P 500 HART
Endress+Hauser
1
3
2
3

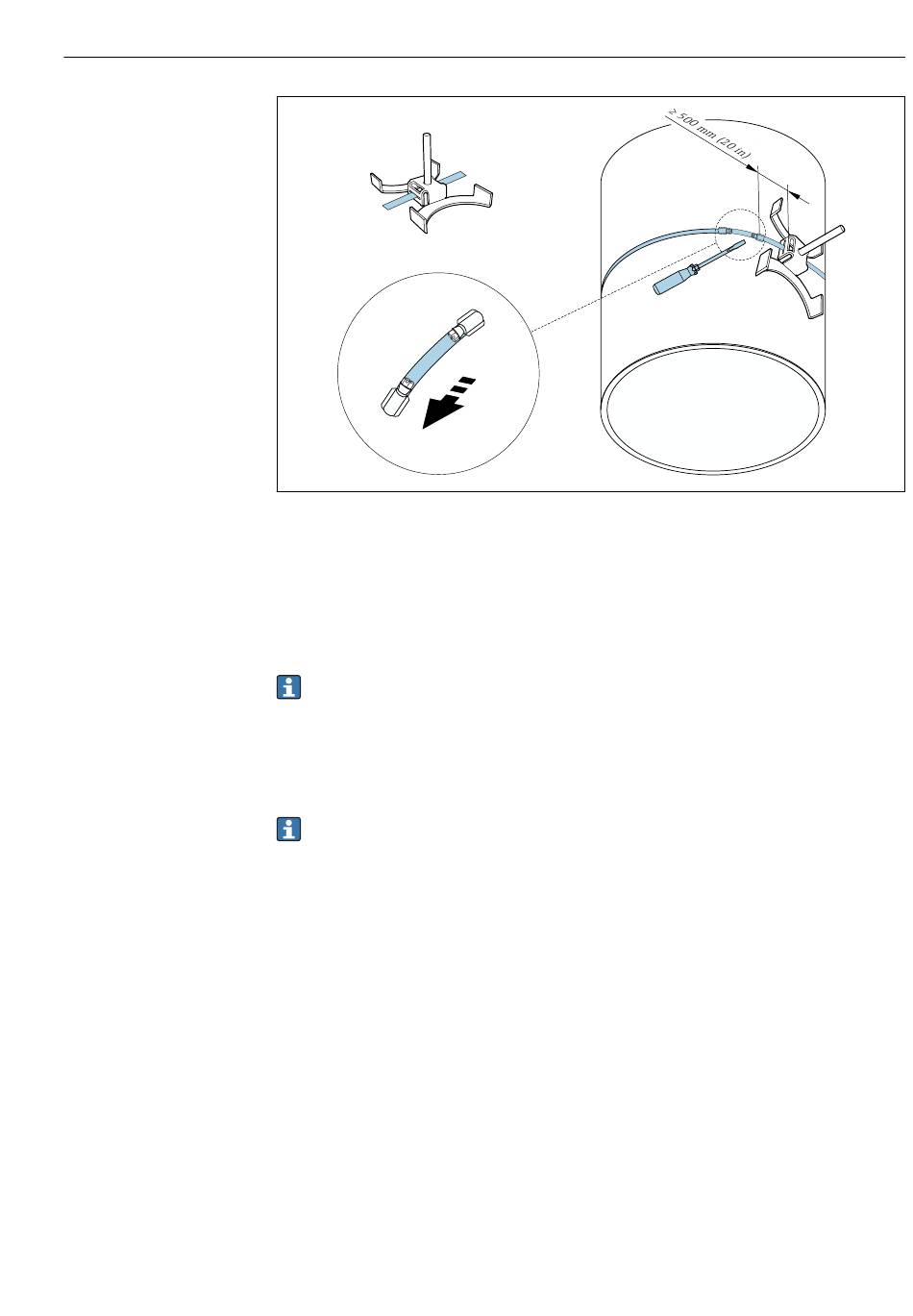

 20 Halterung mit Spannbändern (große Nennweiten)
1 Bandbolzen mit Führung*
2 Spannband*
3 Zugschraube
*Der Abstand zwischen Bandbolzen und Spannbandverschluss muss mind. 500 mm (20 in) betragen.
• Zur 1 Traversenmontage mit 180° (gegenüberliegend) →  21 (Einpfad-Messung,
A0044304), →  12,  21(Zweipfad-Messung, A0043168)
• Zur 2 Traversenmontage →  21 (Einpfad-Messung, A0044305),
→  13,  21(Zweipfad-Messung, A0043309)
• Elektrischer Anschluss →  7,  20
Messaufnehmerhalterung mit Schweißbolzen
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN 50...4000 (2...160")
Vorgehensweise:
• Die Schweißbolzen sind mit den gleichen Einbauabständen entsprechend den Gewinde-
bolzen mit Spannbändern zu fixieren. Die Ausrichtung der Gewindebolzen, abhängig von
der Montageart und dem Messverfahren, werden in folgenden Kapiteln beschrieben:
• Einbau für eine Messung über 1 Traverse →  34
• Einbau für eine Messung über 2 Traversen →  36
• Die Messaufnehmerhalterung wird standardmäßig mit einer Haltemutter mit einem
metrischen ISO-Gewinde M6 befestigt. Wenn zur Befestigung ein anderes Gewinde ein-
gesetzt werden soll, muss eine Messaufnehmerhalterung mit einer demontierbaren Hal-
temutter eingesetzt werden.
Montage
A0043374
31
