Montage
30

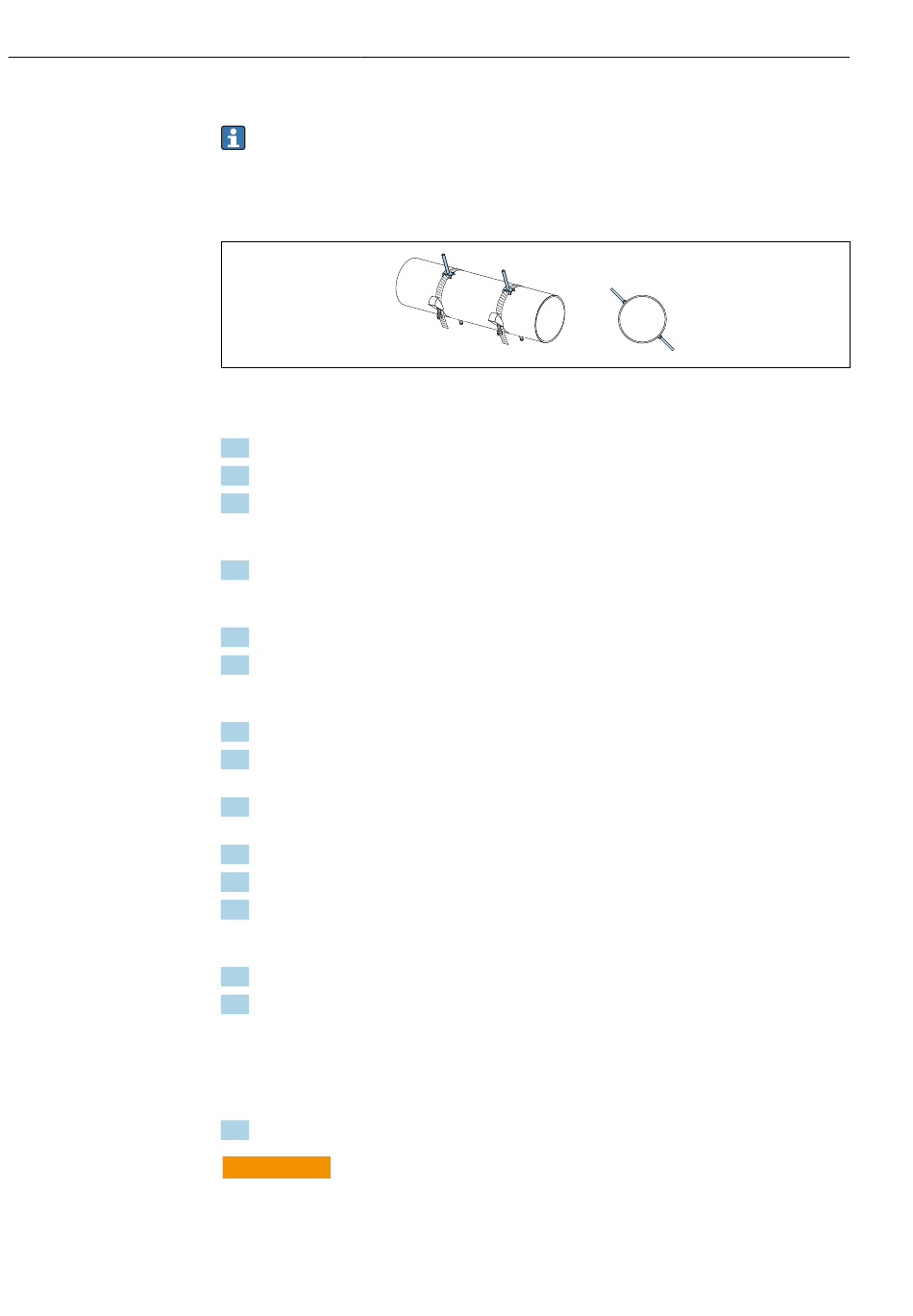

Messaufnehmerhalterung mit Spannbändern (große Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN > 600 (24")
• 1 Traversenmontage oder 2 Traversenmontage in 180°-Anordnung
• 2 Traversenmontage mit Zweipfad-Messung in 90°-Anordnung (statt 180°)
Vorgehensweise:
1. Messrohrumfang messen. Ganzen/halben oder viertel Umfang notieren.
2. Spannbänder auf Länge (= Messrohrumfang) kürzen und Schnittstellen entgraten.
3. Montageort der Sensoren mit gegebenen Sensorabstand und optimalen Einlaufbe-
dingungen wählen. Dabei den gesamten Umfang des Messrohrs auf Montagehinder-
nisse betrachten.
4. Zwei Bandbolzen über Spannband 1 schieben und eines der Spannbandenden mit ca.
50 mm (2 in) durch eines der beiden Spannbandverschlüsse ins Schloss einführen.
Anschließend Schutzlasche über dieses Spannbandende führen und einrasten.
5. Spannband 1 verdrehungsfrei und möglichst senkrecht zur Messrohrachse legen.
6. Zweites Spannbandende durch den noch freien Spannbandverschluss führen und
analog zum ersten Spannbandende vorgehen. Schutzlasche über zweites Spannban-
dende führen und einrasten.
7. Spannband 1 von Hand möglichst fest straffen.
8. Spannband 1 in gewünschte Lage positionieren und darauf achten, dass es möglichst
senkrecht zur Messrohrachse liegt.
9. Beide Bandbolzen auf Spannband 1 mit halben(180°-Anordnung, z.B. 10 und 4 Uhr)
oder viertel (90°-Anordnung, z.B. 10 und 7 Uhr) Umfang zueinander positionieren.
10. Spannband 1 unverrückbar festziehen.
11. Spannband 2: Vorgehen wie bei Spannband 1 (Schritte 4...8).
12. Spannband 2 für endgültige Montage nur leicht anziehen, damit es noch verschieb-
bar ist. Der Abstand/Versatz von Mitte Spannband 2 zur Mitte Spannband 1 wird
durch den Sensorabstand des Geräts angegeben.
13. Spannband 2 senkrecht zur Messrohrachse und parallel zu Spannband 1 ausrichten.
14. Beide Bandbolzen auf Spannband 2 parallel auf gleicher Höhe/Uhrzeigerposition
(z.B. 10 und 4 Uhr) auf dem Messrohr versetzt zu den beiden Bandbolzen auf Spann-
band 1 positionieren. Dabei kann eine zur Messrohrachse parallel gezeichnete Linie
auf der Messrohrwand hilfreich sein. Abstand der Mitte der Bandbolzen auf gleicher
Höhe nun exakt auf den Sensorabstand ausrichten. Eine alternative Methode ist die
Verwendung der Schnurlänge →  34.
15. Spannband 2 unverrückbar festziehen.
WARNUNG
L
Verletzungsgefahr!
Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der Spannbänder
entgraten. Geeignete Handschuhe und Schutzbrille tragen.
Proline Prosonic Flow P 500 HART
Endress+Hauser
A0044648
