Proline Prosonic Flow P 500 HART
Endress+Hauser
Impulsausgang, phasenverschoben
1

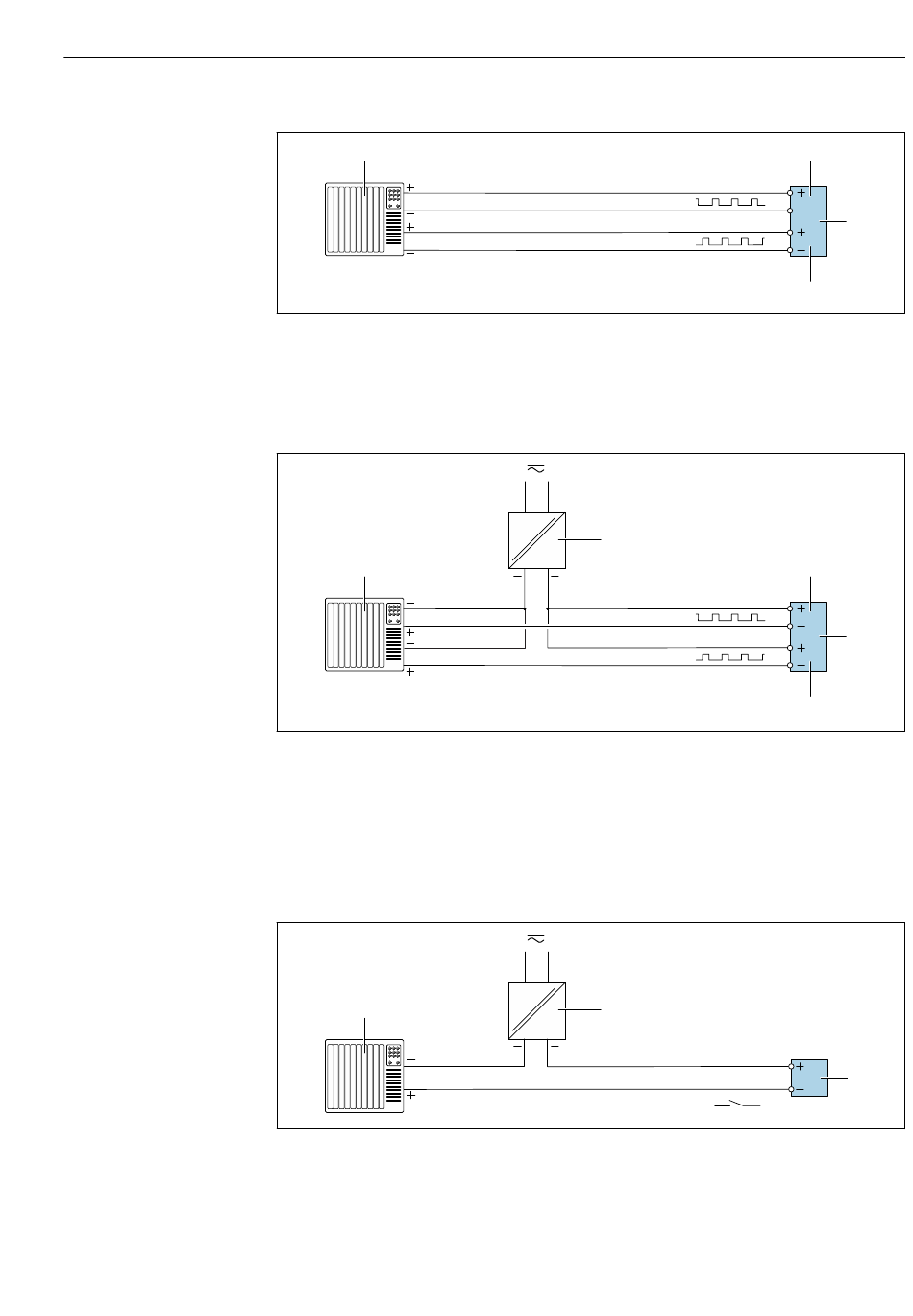

 46 Anschlussbeispiel für Impulsausgang, phasenverschoben (aktiv)
1 Automatisierungssystem mit Impulseingang, phasenverschoben (z.B. SPS)
2 Messumformer: Eingangswerte beachten
3 Impulsausgang
4 Impulsausgang (Slave), phasenverschoben
1
 47 Anschlussbeispiel für Impulsausgang, phasenverschoben (passiv)
1 Automatisierungssystem mit Impulsausgang, phasenverschoben (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
4 Impulsausgang
5 Impulsausgang (Slave), phasenverschoben

Relaisausgang

1
 48 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  178
Elektrischer Anschluss
2
2
3
2
4
A0029280
4
3
5
A0029279
3
A0028760
55
