Elektrischer Anschluss
44
Relaisausgang
Normales Installationskabel ausreichend.
Stromeingang 0/4...20 mA
Normales Installationskabel ausreichend.
Statuseingang
Normales Installationskabel ausreichend.
Kabeldurchmesser
• Mit ausgelieferte Kabelverschraubungen:
M20 × 1,5 mit Kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet.
Leiterquerschnitt 0,2 ... 2,5 mm

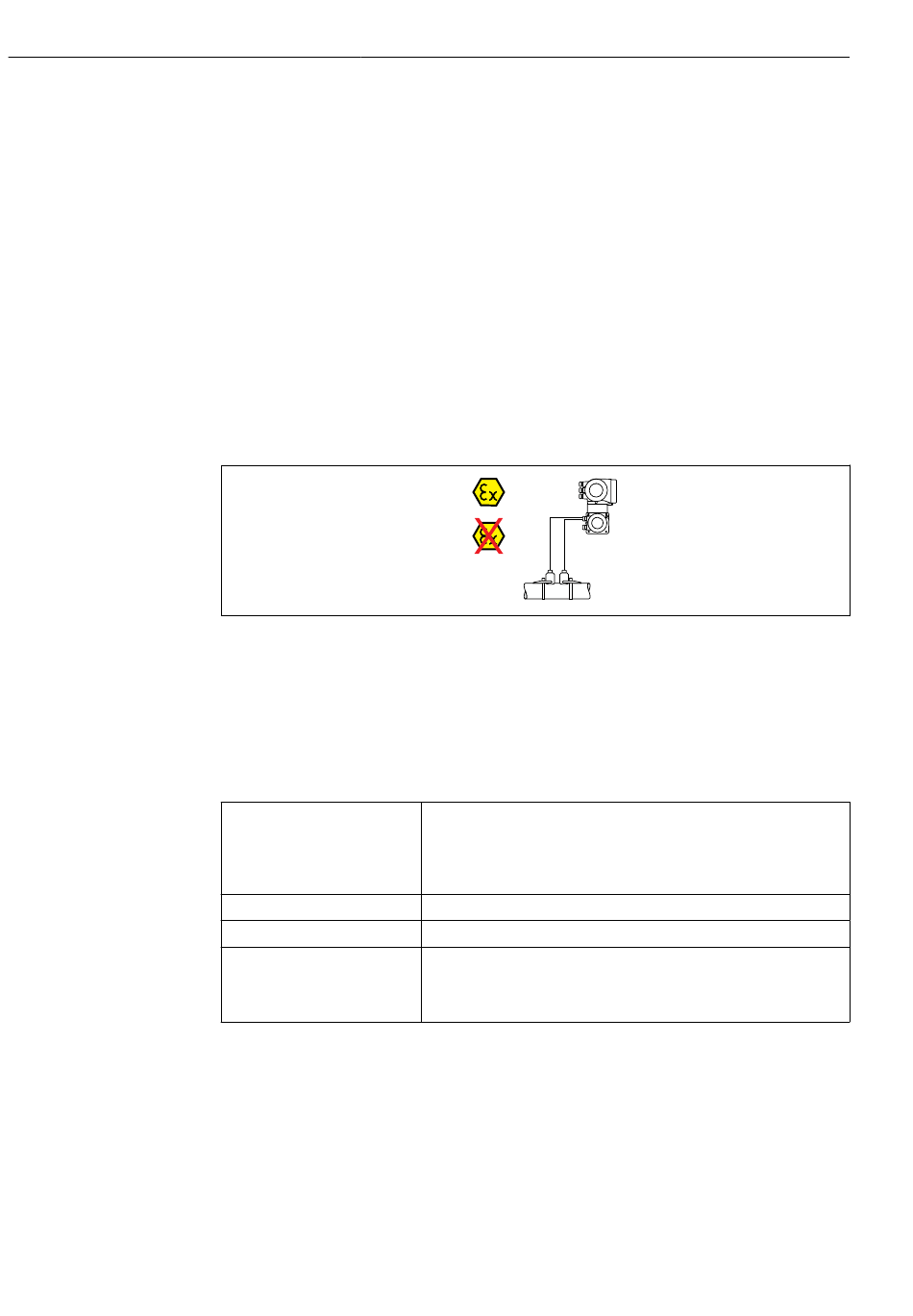

Verbindungskabel zwischen Messumformer und Messaufnehmer
1 Nicht explosionsgefährdeter Bereich
2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 oder Zone 2; Class I, Division 2
3 Messumformer Proline 500
4 Sensorset mit Sensorkabel zum Messumformer 500 →  44
Messumformer und Messaufnehmer installiert im explosionsgefährdetem Bereich: Zone 1; Class I, Division 1
oder Zone 2; Class I, Division 2
Sensorkabel Messaufnehmer - Messumformer: Proline 500
Standardkabel
Kabellänge (max.)
Kabellängen (lieferbar)
Betriebstemperatur
1) Vergleiche Angaben unter Zeile "Standardkabel"
7.2.3

Klemmenbelegung

Messumformer: Versorgungsspannung, Ein-/Ausgänge
Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des
Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der
Klemmenabdeckung dokumentiert.
2
(24 ... 12 AWG).
3
2
1
4
• TPE: -40...+80 °C (-40...+176 °F)
• TPE armiert: -40...+80 °C (-40...+176 °F)
• TPE halogenfrei: -40...+80 °C (-40...+176 °F)
• PTFE: -50...+170 °C (-58...+338 °F)
• PTFE armiert: -50...+170 °C (-58...+338 °F)
30 m (100 ft)
5 m (15 ft), 10 m (32 ft), 15 m (50 ft), 30 m (100 ft)
Abhängig von Geräteausführung und der Verlegung des Kabels:
Standardausführung:
1)
• Kabel fest verlegt : minimal –40 °C (–40 °F) oder –50 °C (–58 °F)
• Kabel beweglich: minimal –25 °C (–13 °F)
Proline Prosonic Flow P 500 HART
Endress+Hauser
A0041974
