Vorgehensweise:
1. Spannbänder mit Hilfe der Montageschiene positionieren [Nur DN50...600 (2...24"),
für größere Nennweiten den Abstand der Mitte der Bandbolzen direkt messen]:
Montageschiene mit der Bohrung des Buchstabens (aus Parameter Ergebnis Senso-
rabstand / Messhilfe) über den Gewindebolzen des festmontierten Spannbands 1
schieben. Verschiebbares Spannband 2 positionieren und Montageschiene mit der
Bohrung des Zahlenwerts über den Gewindebolzen schieben.

 30 Abstand entsprechend der Montageschiene bestimmen (z.B. G22)
2. Spannband 2 unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit
der Haltemutter fest anziehen.
5. Halterungen der Montageschiene auf die jeweilige Messaufnehmerhalterung schrau-
ben.
6. Montageschiene an die Messaufnehmerhalterungen schrauben.


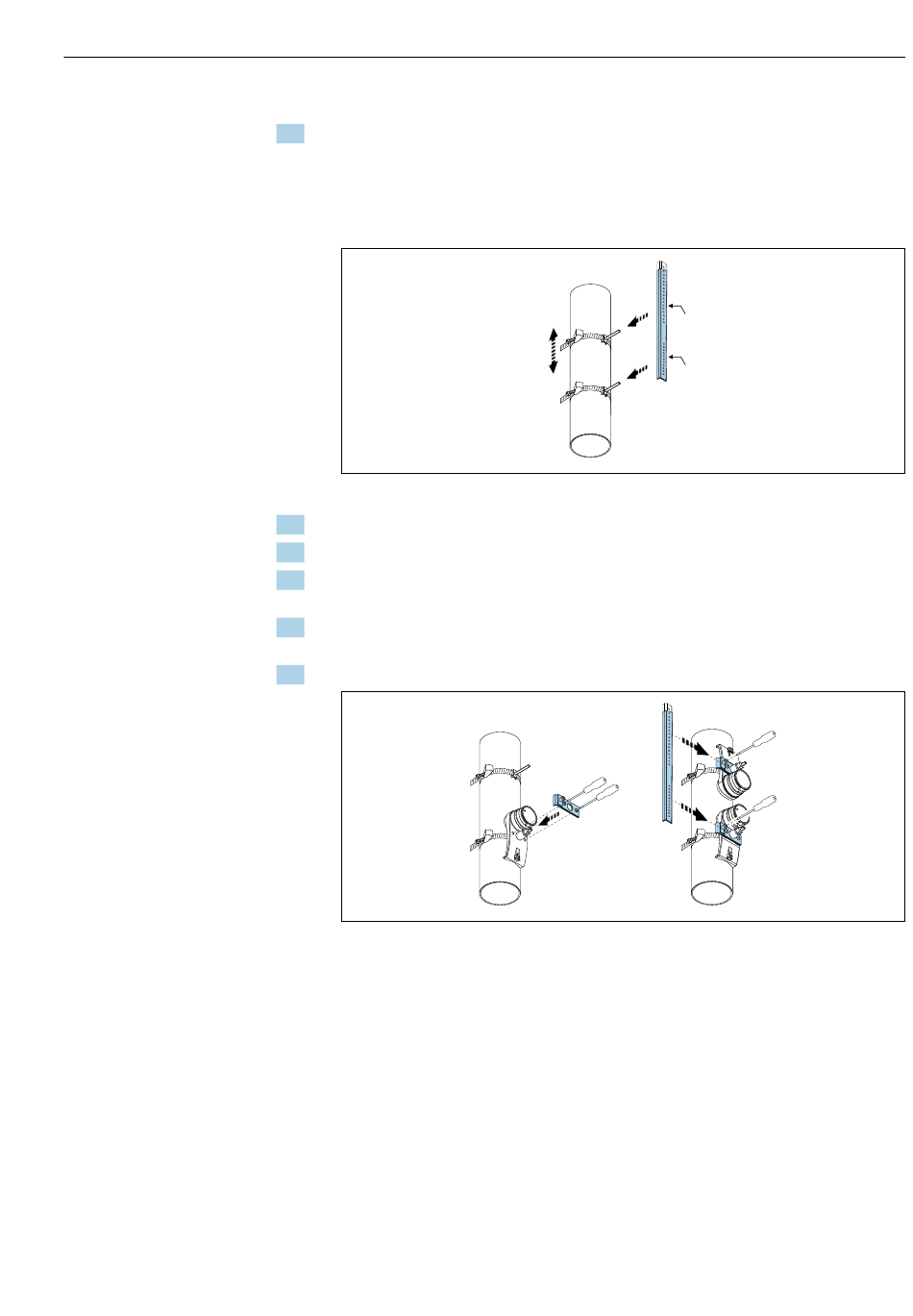

 31 Messaufnehmerhalterungen und Montageschiene montieren
Montage
22
G
A0043384
A0043385
