Montage
36
10. Sensorkabel in den jeweiligen Messaufnehmer bis zum Anschlag stecken.


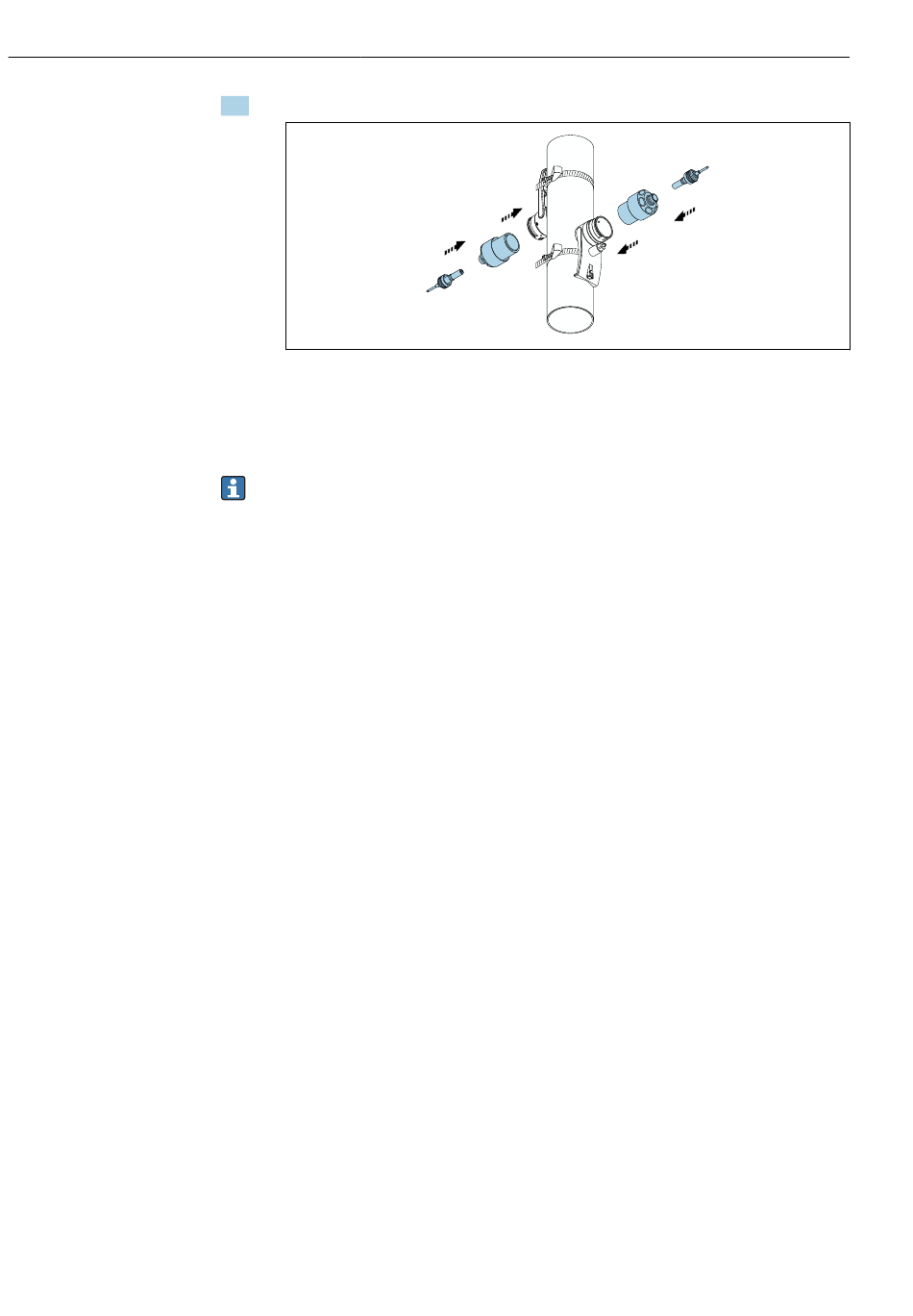

 29 Messaufnehmer montieren und Sensorkabel anschließen
Die Messaufnehmer können nun über die Sensorkabel an den Messumformer
angeschlossen und die Fehlermeldung im Sensorcheck geprüft werden. Damit ist
die Montage abgeschlossen.
• Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/
oder Rost), um einen guten akkustischen Kontakt zu gewährleisten.
• Wenn der Sensor vom Messrohr entfernt wird, muss er gereinigt und neues Koppel-
gel aufgetragen werden (falls ohne Koppelpad).
• Auf rauen Messrohroberflächen müssen die Lücken innerhalb der rauen Oberfläche
mit ausreichend Koppelgel gefüllt sein, falls die Verwendung des Koppelpads nicht
ausreichen sollte (Prüfung der Installationsqualität).
Einbau für eine Messung über 2 Traversen
Voraussetzungen
• Einbauabstand ist bekannt →  26
• Spannbänder sind vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert
→  29, →  30)
• Eine Montageschiene zur Positionierung der Spannbänder:
• Kurze Schiene bis DN 200 (8")
• Lange Schiene bis DN 600 (24")
• Keine Schiene > DN 600 (24"), da Abstandsmessung durch Sensorabstand zwischen
den Gewindebolzen
• Zwei Halterungen der Montageschiene
• Zwei Messaufnehmerhalterungen
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustischen Verbindung zwischen
Messaufnehmer und Messrohr
• Zwei Messaufnehmer inkl. Sensorkabel
• Gabelschlüssel (13 mm)
• Schraubenzieher
Proline Prosonic Flow P 500 HART
Endress+Hauser
A0043383
