Pfostenmontage
WARNUNG
L
Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer
aus Guss haben ein hohes Eigengewicht.
Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten.
‣
Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Unter-
grund montieren.
1
 35 Maßeinheit mm (in)
6.2.6 Messumformergehäuse drehen: Proline 500
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes-
sumformergehäuse gedreht werden.
ES
C
–
+
2.

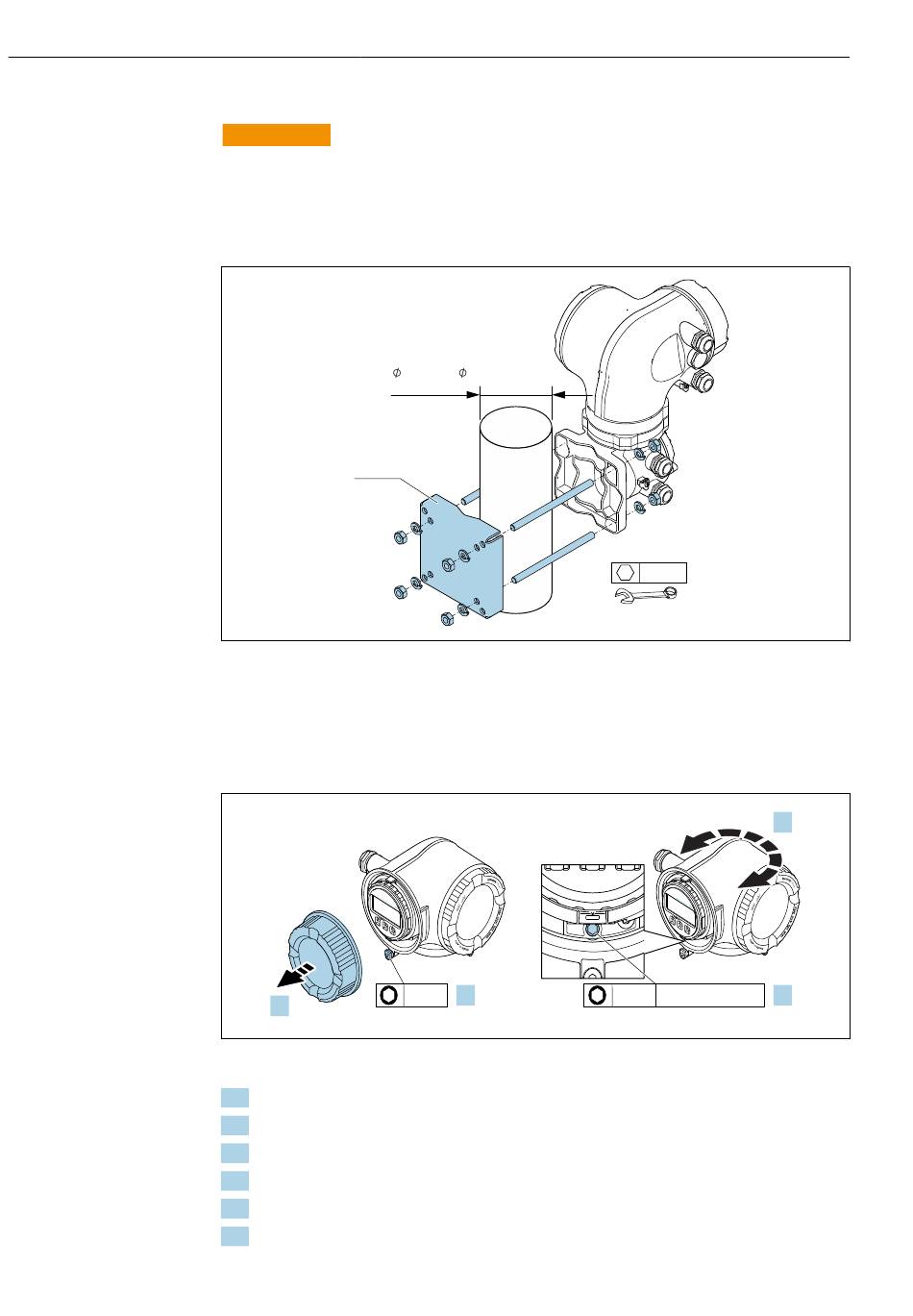

 36 Nicht Ex-Gehäuse
1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Befestigungsschraube lösen.
4. Gehäuse in die gewünschte Position drehen.
5. Befestigungsschraube anziehen.
6. Anschlussraumdeckel anschrauben.
20 70 ... ( 0.79 to 2.75)
E
3 mm 1.
Proline Prosonic Flow P 500 HART
4 x
SW 13
ES
C
–
+
E
4 mm 7 Nm (5.2 lbf ft)
