Proline Prosonic Flow P 500 HART
Endress+Hauser
1

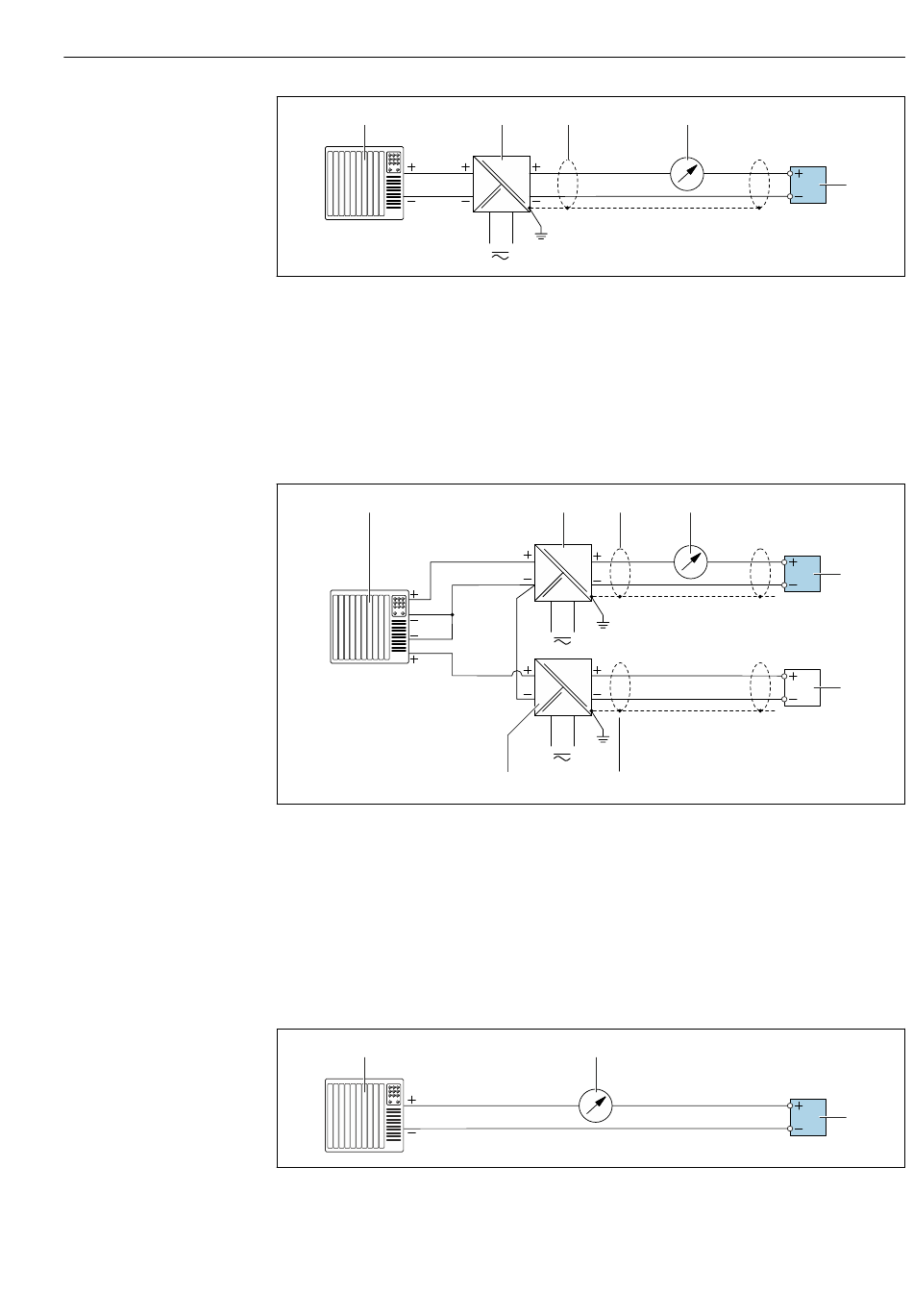

 40 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  176
5 Messumformer

HART-Eingang

1
 41 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv)
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N)
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  176
5 Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten
6 Messumformer
Stromausgang 4-20 mA
1
 42 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Analoges Anzeigeinstrument: Maximale Bürde beachten →  176
3 Messumformer
2 3
4...20 mA
2
3
4...20 mA
2 3
2
4...20 mA
Elektrischer Anschluss
4
5
4
6
5
3
A0028762
A0028763
A0028758
53
