Proline Prosonic Flow P 500 HART
Endress+Hauser
7.3.3

Messumformer in ein Netzwerk einbinden

In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine
Einbindung des Geräts in ein Netzwerk dargestellt.
Vorgehensweise für den korrekten Anschluss des Messumformers →  46.
Über die Serviceschnittstelle einbinden
Die Einbindung erfolgt über den Anschluss an der Serviceschnittstelle (CDI-RJ45).
Beim Anschluss zu beachten:
• Empfohlenes Kabel: CAT 5e, CAT 6 oder CAT 7, mit geschirmten Stecker (z.B. Fabrikat
YAMAICHI ; Part No Y-ConProfixPlug63 / Prod. ID: 82-006660)
• Maximale Kabeldicke: 6 mm
• Länge des Steckers inklusive Knickschutz: 42 mm
• Biegeradius: 5 x Kabeldicke

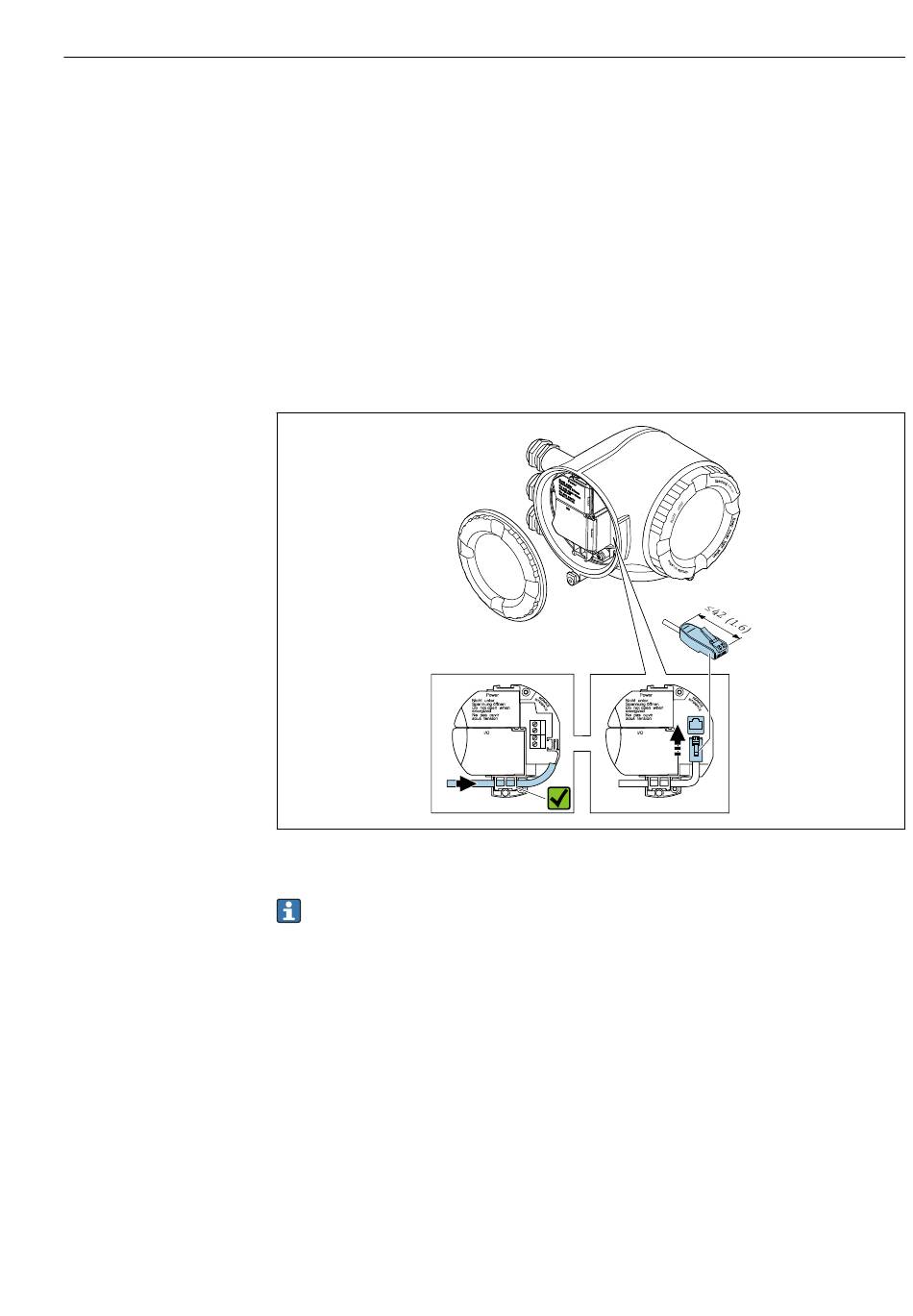

1
1 Serviceschnittstelle (CDI-RJ45)
Optional ist ein Adapter für RJ45 (Nicht Ex) auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45; Nicht Ex) mit einem in der
Kabeleinführung montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle
kann dadurch ohne Öffnen des Geräts über einen M12 Stecker erfolgen.
N ic
P o
S p
h t w e
a n u n
D o n u t e r r
n g
e n n o
e r g ö f f
t o
N e p e n e
iz e
n w n
s o p a d
u s s o
h e
t e n u v n
r ir
s io
n
I/ O
Elektrischer Anschluss
A0033703
51
