Produktbeschreibung

Die Messeinrichtung besteht aus einem Messumformer und zwei oder einem Sensorsets.
Messumformer und Sensorsets werden räumlich voneinander getrennt montiert. Sie sind
über Sensorkabel miteinander verbunden.
Die Sensoren arbeiten als Schallgeber und Schallempfänger. Die Sensoren können je nach
Anwendung und Ausführung für eine Messung über 1, 2, 3 oder 4 Traversen angeordnet
werden →  20.
Der Messumformer dient sowohl zur Ansteuerung der Sensorsets, als auch zur Aufberei-
tung, Verarbeitung und Auswertung der Messsignale sowie zu deren Umwandlung in eine
gewünschte Ausgangsgröße.
3.1

Produktaufbau

3.1.1

Proline 500

Signalübertragung: Analog
Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer"
Die Elektronik befindet sich im Messumformer.
1

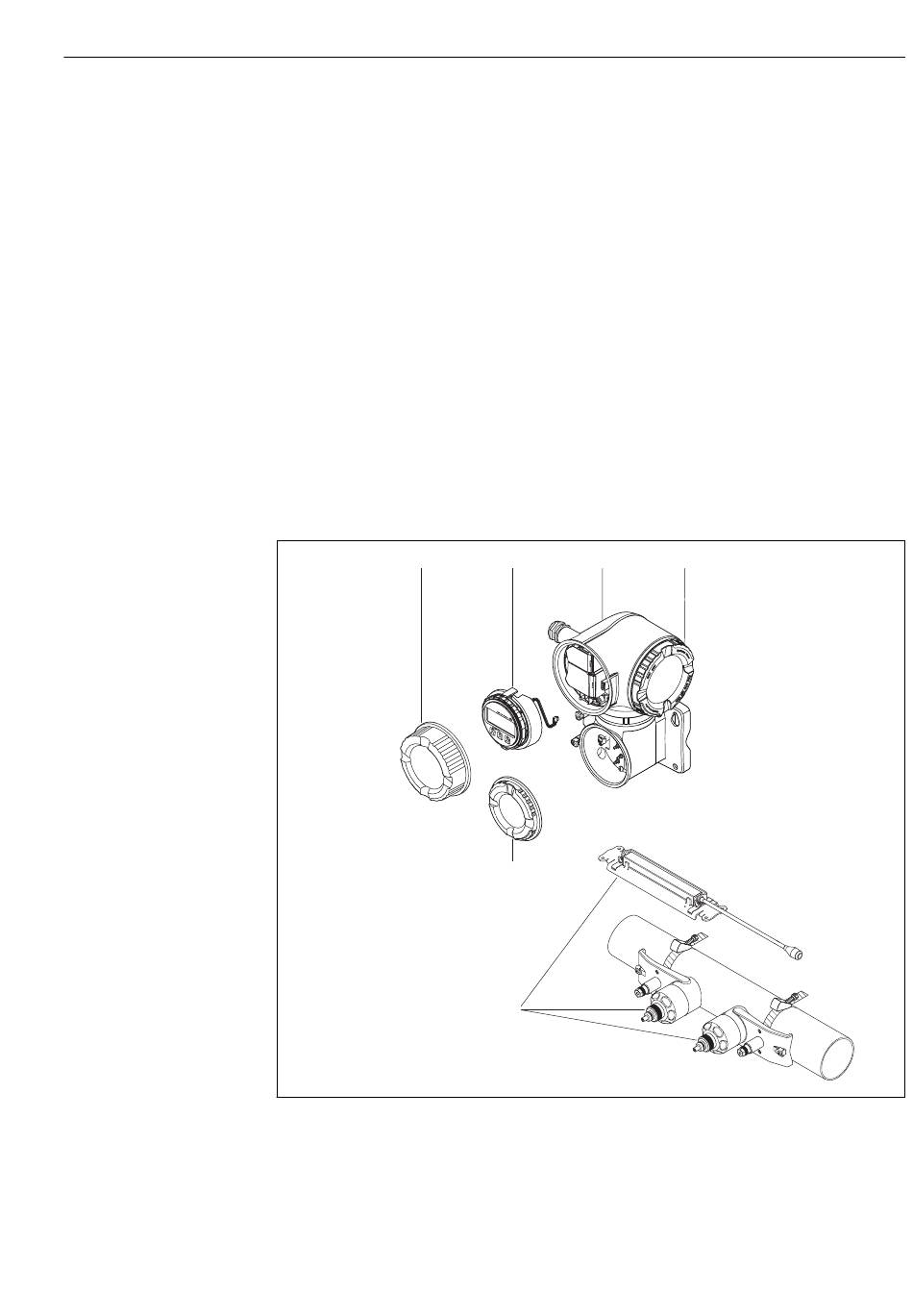

 1 Wichtige Komponenten eines Messgeräts
1 Anschlussraumdeckel
2 Anzeigemodul
3 Messumformergehäuse mit integrierter ISEM-Elektronik
4 Elektronikraumdeckel
5 Messaufnehmer (2 Varianten)
6 Anschlussraumdeckel: Anschluss Sensorkabel
3
