Montage
28
3. Spannbänder verdrehungsfrei um Messaufnehmerhalterung und Messrohr legen.


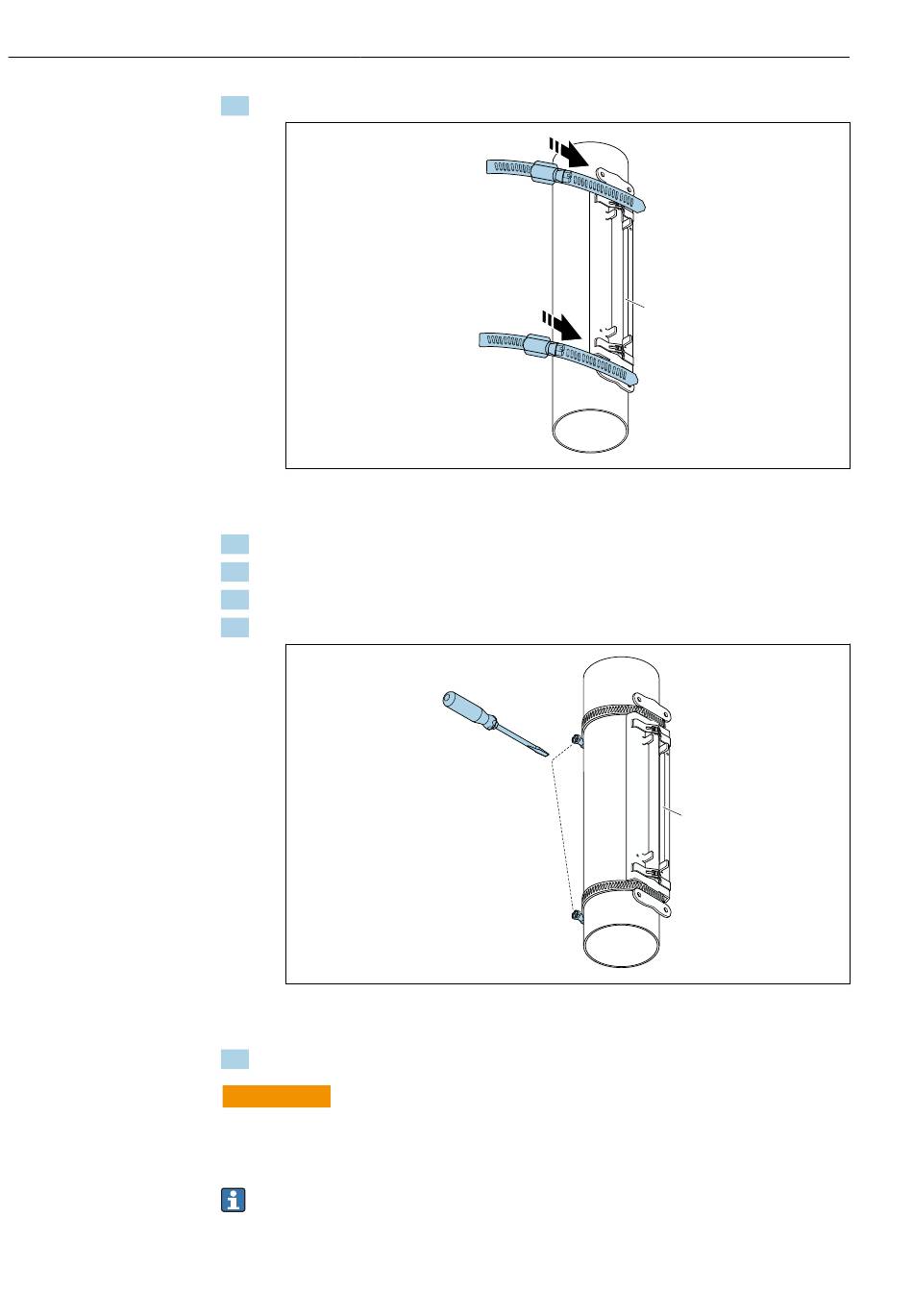

 16 Messaufnehmerhalterung positionieren und Spannbänder montieren
1 Messaufnehmerhalterung
4. Spannbänder durch Spannbandverschlüsse führen.
5. Spannbänder von Hand möglichst fest straffen.
6. Messaufnehmerhalterung in gewünschte Lage ausrichten.
7. Zugschraube einklappen und Spannbänder unverrückbar festziehen.

 17 Zugschrauben der Spannbänder anziehen
1 Messaufnehmerhalterung
8. Falls notwendig, Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzungsgefahr!
‣
Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der Spannbänder
entgraten. Geeignete Handschuhe und Schutzbrille tragen.
Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/
oder Rost), um einen guten akkustischen Kontakt zu gewährleisten.
