7. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
A
 37 Ex-Gehäuse

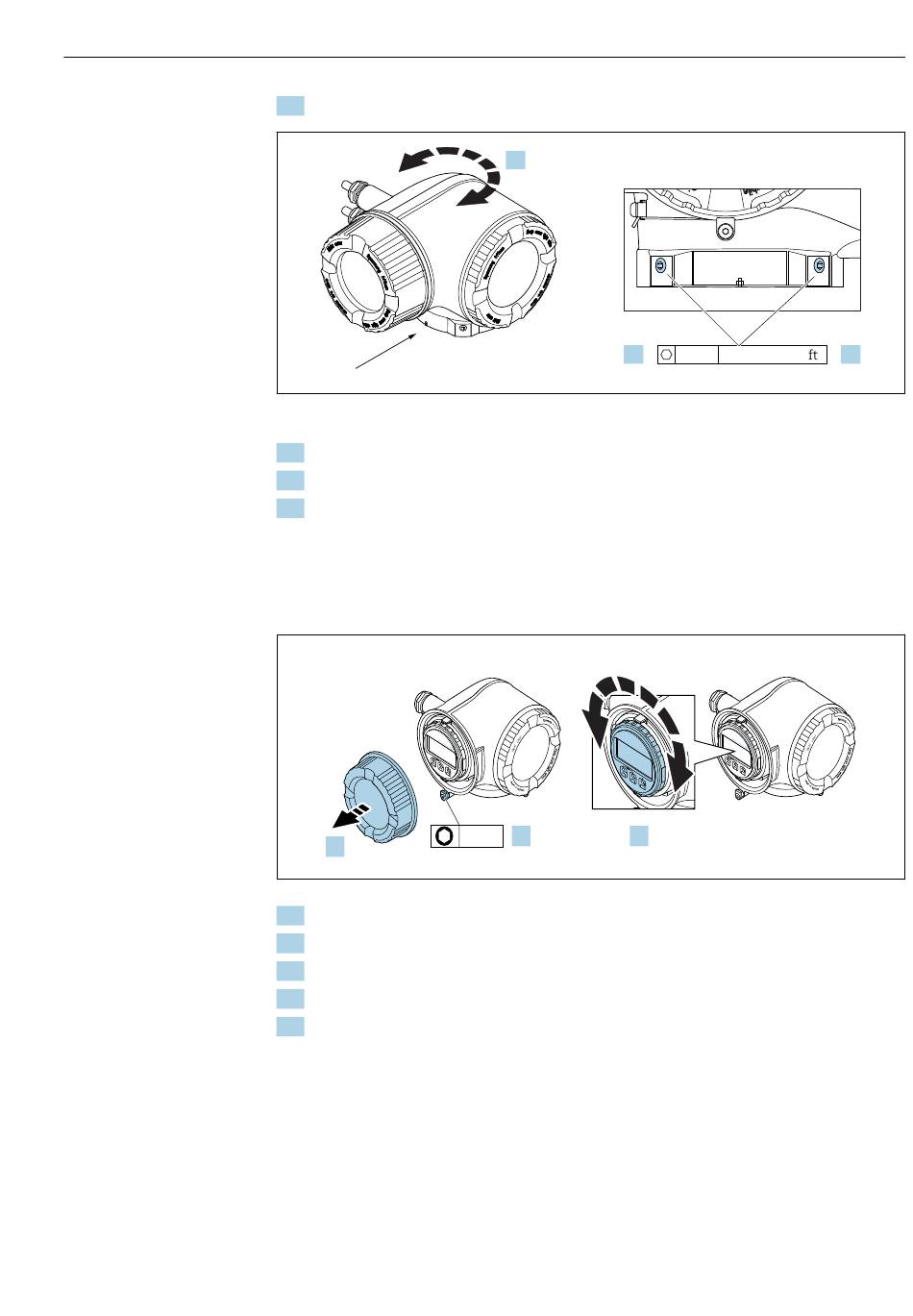

1. Befestigungsschrauben lösen.
2. Gehäuse in die gewünschte Position drehen.
3. Befestigungsschrauben anziehen.
6.2.7

Anzeigemodul drehen: Proline 500

Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer-
den.
ES C
–
+
2.
1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
4. Anschlussraumdeckel anschrauben.
5. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen.
2.
E
3 mm 1.
A
1. 4 mm 7 Nm (5.2 lbf )
ES
C
–
+
E S
C
– E
+
E
3.
