Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung Seite 33

Proline Prosonic Flow P 500 HART
Endress+Hauser

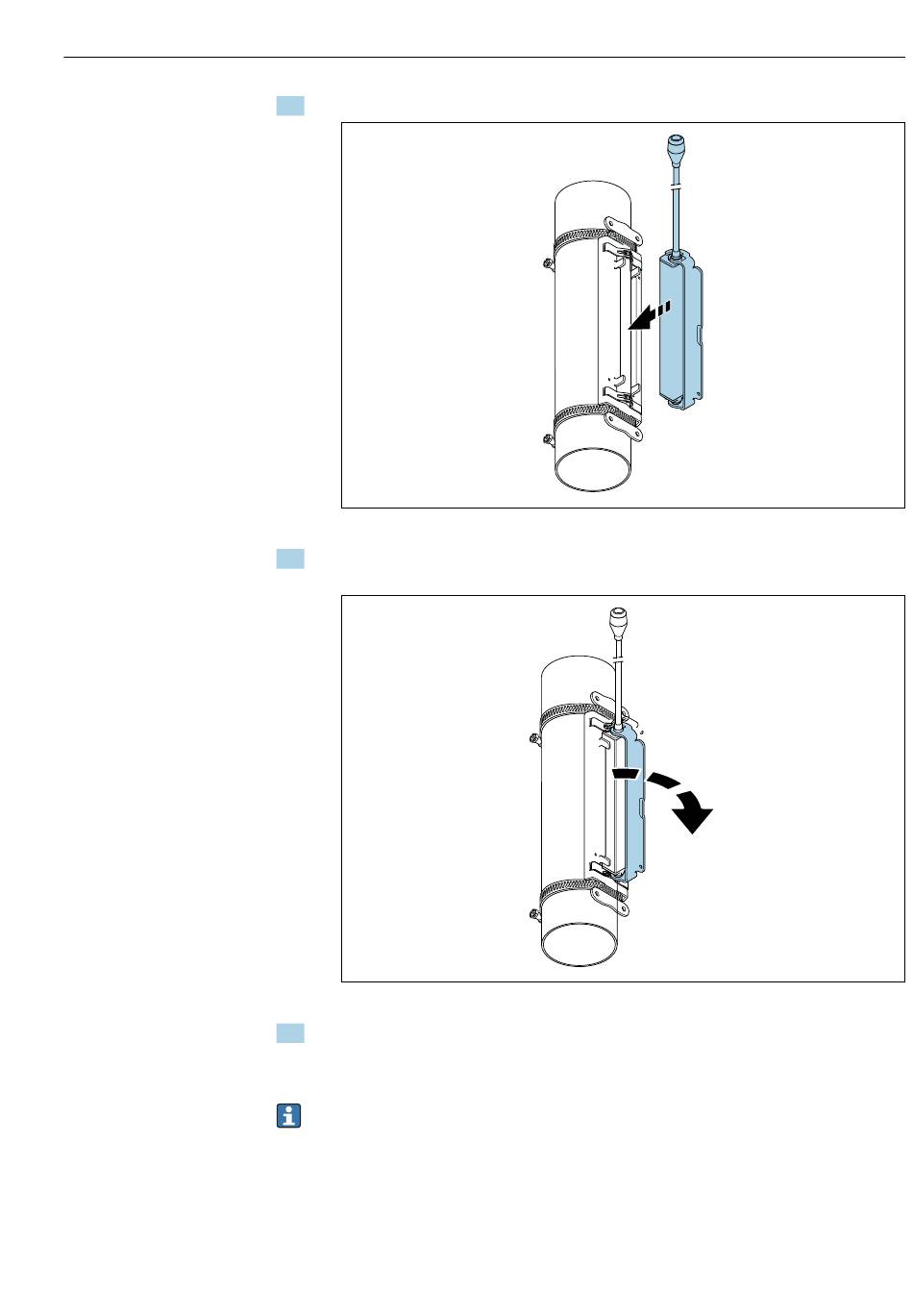

3. Messaufnehmergehäuse auf der Messaufnehmerhalterung positionieren.

 23 Messaufnehmergehäuse positionieren
4. Messaufnehmergehäuse durch Einrasten des Bügels auf der Messaufnehmerhalte-
rung fixieren.

 24 Messaufnehmergehäuse fixieren
5. Sensorkabel an das Adapterkabel anschließen.
 Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die
Verbindungskabel an den Messumformer angeschlossen werden.
• Die sichtbare Messrohroberfläche muss sauber sein (frei von losen Lackteilen und/
oder Rost), um einen guten akkustischen Kontakt zu gewährleisten.
• Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/
Mutter oder einer Plombierung (nicht Teil des Lieferumfangs) gesichert werden.
• Das Lösen des Bügels kann nur durch Verwendung eines Hilfswerkzeugs (z.B.
Schraubenzieher) erfolgen.
Montage
A0043377
A0043378
33
