Elektrischer Anschluss
56

Stromeingang

1

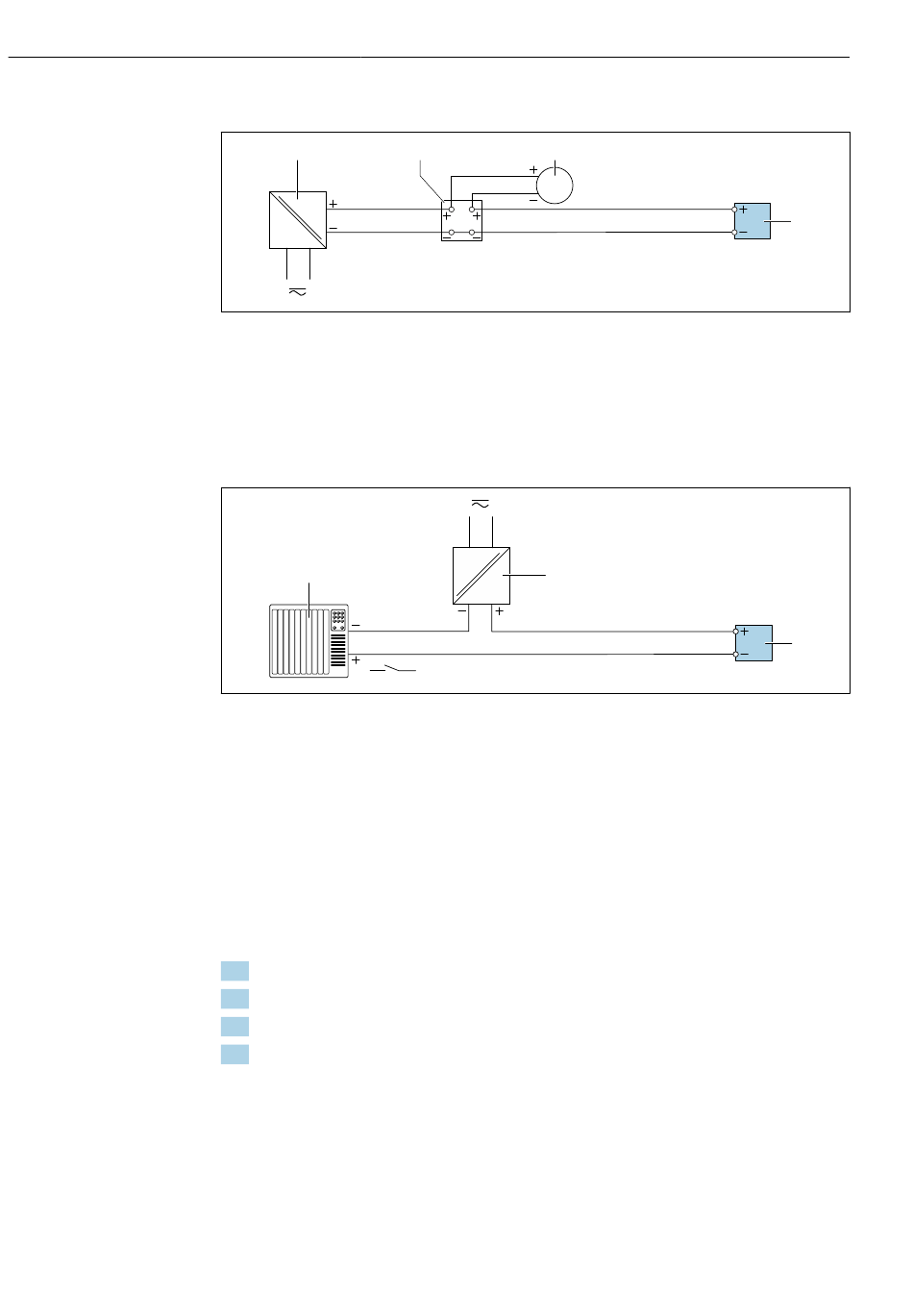

 49 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Klemmenkasten
3 Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
4 Messumformer
Statuseingang
1
 50 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer
7.6

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.
2 3
2
Proline Prosonic Flow P 500 HART
Endress+Hauser
4
A0028915
3
A0028764
