Endress+Hauser Proline Prosonic Flow P 500 Betriebsanleitung Seite 32

Montage
32
M6
1

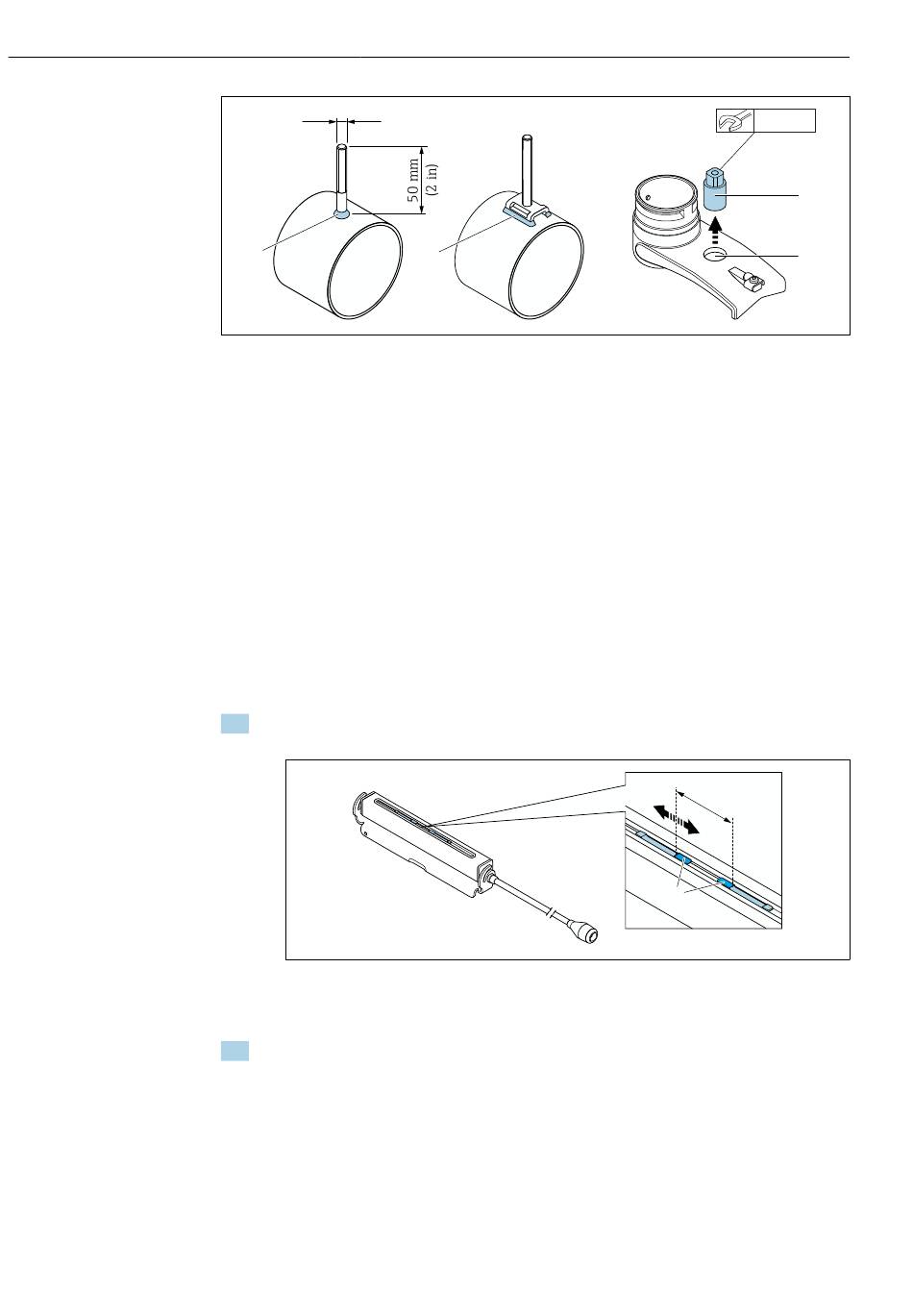

 21 Halterung mit Schweißbolzen
1 Schweißnaht
2 Haltemutter
3 Lochdurchmesser max. 8,7 mm (0,34 in)
Einbau Messaufnehmer – kleine Nennweiten DN 15...65 (½...2½")
Voraussetzungen
• Einbauabstand ist bekannt →  26
• Messaufnehmerhalterung ist vormontiert
Material
Für den Einbau wird folgendes Material benötigt:
• Messaufnehmer inkl. Adapterkabel
• Sensorkabel für den Anschluss an den Messumformer
• Koppelmedium (Koppelpad oder Koppelgel) für eine akustische Verbindung zwischen
Messaufnehmer und Messrohr
Vorgehensweise:
1. Abstand der Messaufnehmer gemäß dem ermittelten Wert für den Sensorabstand
einstellen. Zum Schieben den beweglichen Messaufnehmer leicht herunterdrücken.

 22 Abstand der Messaufnehmer gemäß Einbauabstand →  26
a Sensorabstand (Rückseite des Sensors muss die Oberfläche berühren)
b Kontaktflächen des Messaufnehmers
2. Koppelpad unter dem Messaufnehmer auf das Messrohr kleben oder Kontaktflächen
des Messaufnehmers (b) mit einer gleichmäßigen Schicht Koppelgel (ca.
0,5 ... 1 mm (0,02 ... 0,04 in)) bestreichen.
1
Proline Prosonic Flow P 500 HART
13 mm
a
b
Endress+Hauser
2
3
A0043375
A0043376
