Proline Prosonic Flow P 500 HART
Endress+Hauser
Messaufnehmerhalterung mit Spannbändern (mittlere Nennweiten)
Nutzbar für
• Messgeräte mit Messbereich DN 50...4000 (2...160")
• Montage auf Rohrleitungen DN ≤ 600 (24")
Vorgehensweise:
1. Gewindebolzen über Spannband 1 schieben.
2. Spannband 1 verdrehungsfrei und möglichst senkrecht zur Messrohrachse legen.
3. Spannbandende 1 durch Spannbandverschluss führen.
4. Spannband 1 von Hand möglichst fest straffen.
5. Spannband 1 in gewünschte Lage positionieren.
6. Zugschraube einklappen und Spannband 1 unverrückbar festziehen.
7. Spannband 2: Vorgehen wie bei Spannband 1 (Schritte 1...6).
8. Spannband 2 für endgültige Montage nur leicht anziehen. Spannband 2 muss für die
endgültige Ausrichtung verschiebbar sein.
9. Falls notwendig, beide Spannbänder kürzen und Schnittstellen entgraten.
WARNUNG
L
Verletzungsgefahr!
‣
Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der Spannbänder
entgraten. Geeignete Handschuhe und Schutzbrille tragen.
1
2

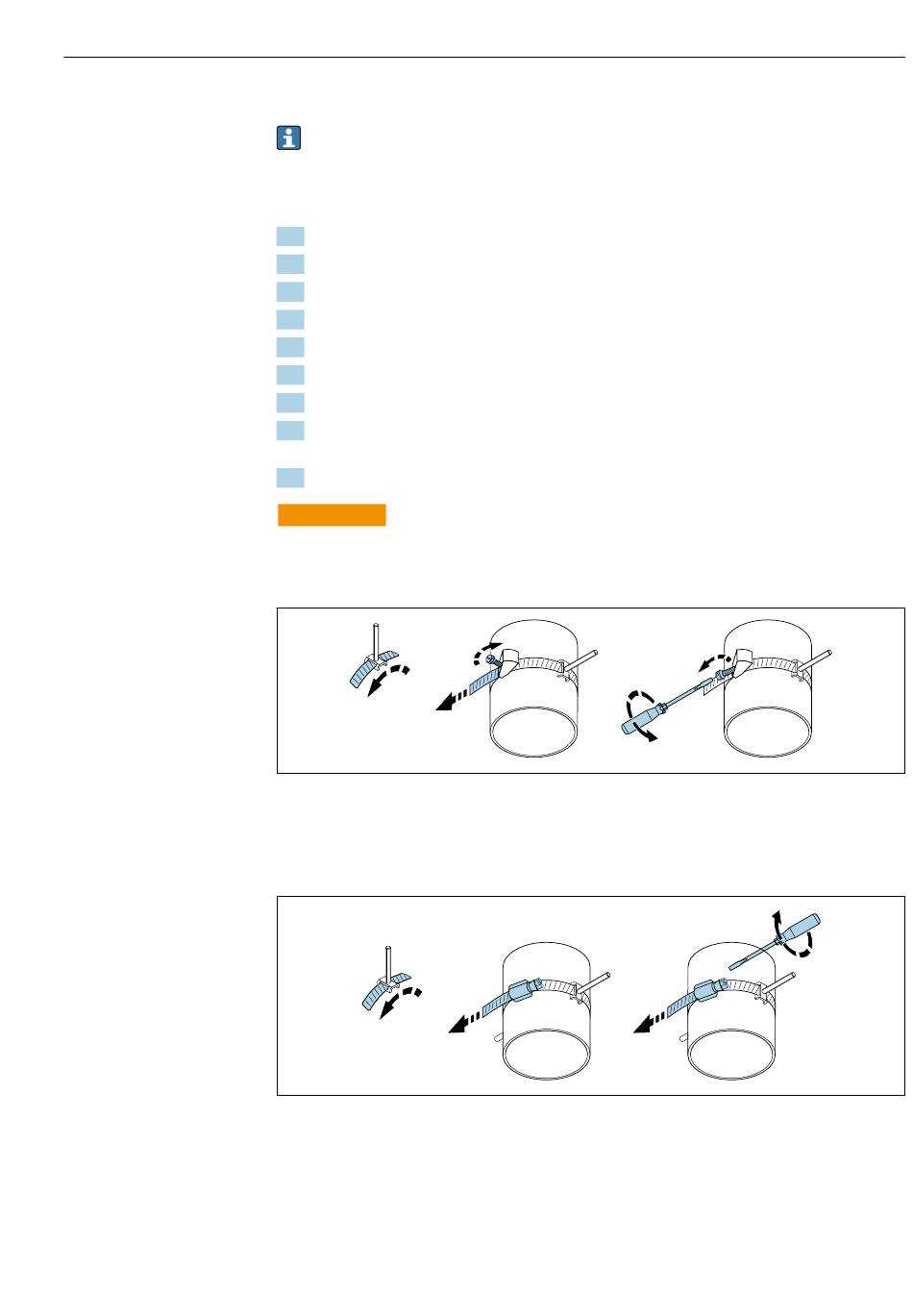

 18 Halterung mit Spannbändern (mittlere Nennweiten), mit klappbarer Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
1
2
 19 Halterung mit Spannbändern (mittlere Nennweiten), ohne klappbare Schraube
1 Gewindebolzen
2 Spannband
3 Zugschraube
3
3
Montage
A0043373
A0044350
