7.
9.

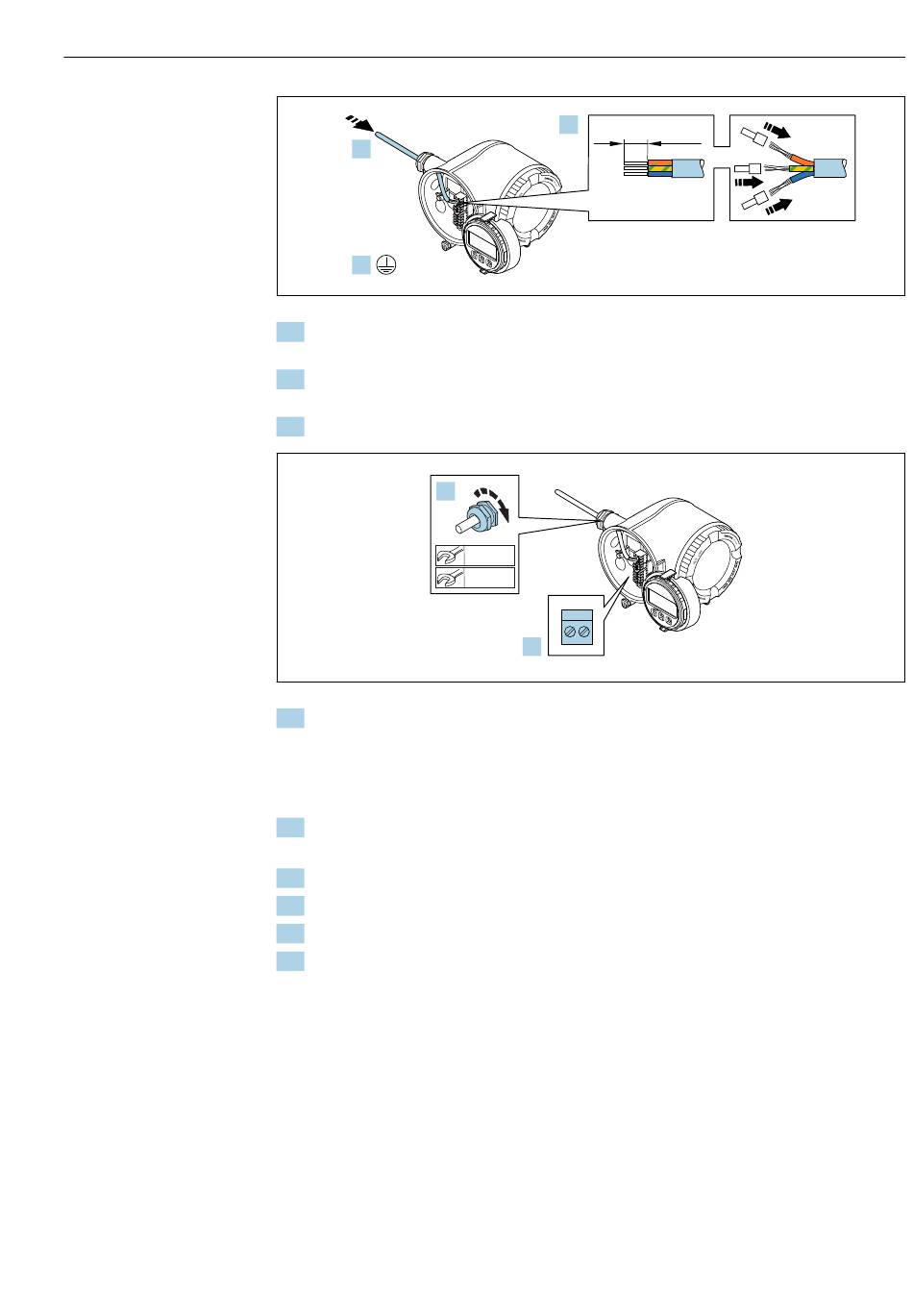

7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
9. Schutzleiter anschließen.
11.
10. Kabel gemäß Klemmenbelegung anschließen.
 Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf
einem Aufkleber in der Klemmenabdeckung dokumentiert.
Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem-
menabdeckung oder →  44.
11. Kabelverschraubungen fest anziehen.
 Der Anschluss der Kabel ist damit abgeschlossen.
12. Klemmenabdeckung zuklappen.
13. Halterung des Anzeigemoduls im Elektronikraum aufstecken.
14. Anschlussraumdeckel aufschrauben.
15. Sicherungskralle des Anschlussraumdeckels befestigen.
8.
mm (in)
ES
C
–
+
E
22 mm
24 mm
10.
Elektrischer Anschluss
10 (0.4)
ES
C
–
+
E
A0029815
A0029816
