Einführung

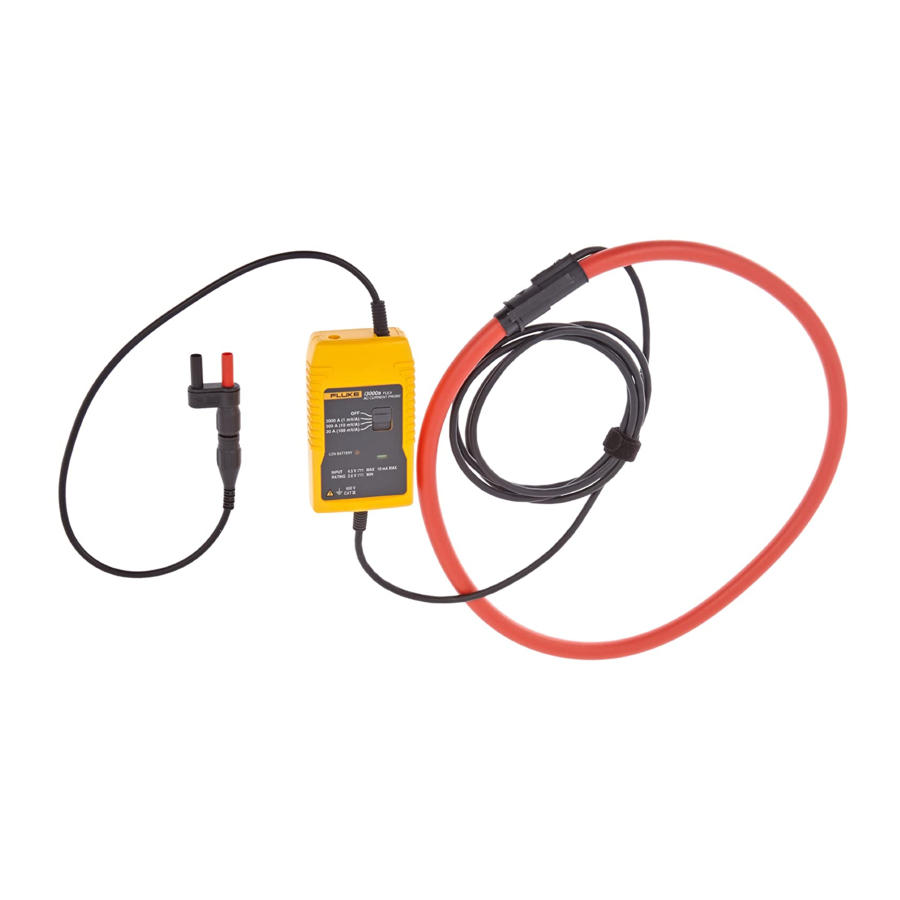

Die Wechselstromzangen i3000s 24 Flex, i3000s 36 Flex und
i2000 Flex (hiernach „Stromzange" genannt) werden mit
Oszilloskopen, digitalen Multimetern, Aufzeichnungsgeräten und
Datenschreibern verwendet. Die i3000s Stromzangen können
zum Messen von Wechselstrom bis 3000 A verwendet werden.
Die i2000s Stromzangen können zum Messen von Wechselstrom
bis 2000 A verwendet werden. Der flexible Messkopf ermöglicht
unter Verwendung von typischen Klemm-Stromzangen
Strommessungen an Leitern, die schwer zugänglich oder
unzugänglich sind.
Die Stromzangen bieten einen Niederspannungsausgang (3 V
Wechselspannung für i3000s Modelle und 2 V Wechselspannung
für i2000 Modelle), der sich proportional zum gemessenen Strom
verhält. Die Stromzangen bieten Vollausschlag-Direktmessan-
zeige für 30 A, 300 A und 3000 A bei Verwendung der i3000s
Modelle und 20 A, 200 A und 2000 A bei Verwendung der
i2000 Modelle.
Symbole
Die folgende Tabelle zeigt die Symbole, die am Produkt und/oder
in diesem Anleitungsblatt verwendet werden.
Symbol
~
W
T
-
P
>
PN 2560447
March 2006 (German)
©2006 Fluke Corporation. All rights reserved.
i3000s/i2000 Flex
AC Current Probe
Dieses Produkt nicht in unsortiertem
Kommunalabfall entsorgen. Zur Entsorgung mit
Fluke oder einer qualifizierten Recycling-
Einrichtung Kontakt aufnehmen.
Wichtige Informationen. Lesen Sie das Handbuch.
Schutzisolierung/verstärkte Isolierung.
Nicht um GEFÄHRLICHE STROMFÜHRENDE
Leiter anlegen bzw. davon entfernen.
Stimmt mit den relevanten europäischen Normen
überein.
Stimmt mit Underwriters Laboratories, Inc. überein.
Anleitungsblatt
Beschreibung
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fluke i3000s
Inhaltszusammenfassung für Fluke i3000s
- Seite 1 Modelle), der sich proportional zum gemessenen Strom verhält. Die Stromzangen bieten Vollausschlag-Direktmessan- zeige für 30 A, 300 A und 3000 A bei Verwendung der i3000s Modelle und 20 A, 200 A und 2000 A bei Verwendung der i2000 Modelle.
-
Seite 2: Sicherheitsanleitungen
Sicherheitsanleitungen Ein Warnhinweis in diesem Anleitungsblatt signalisiert Bedingungen und Handlungen, die für den Bediener gefährlich sind. Ein Vorsichtshinweis kennzeichnet Bedingungen und Handlungen, die den verwendeten Kalibrator oder die Messgeräte beschädigen können. WX Warnung Zur Vermeidung von Stromschlag oder Verletzungen folgende Vorschriften einhalten: •... -
Seite 3: Spezifikationen
Verteilertafeln, Zuleitungen und kurzen Verzweigungsstromkreisen sowie in Beleuchtungssystemen großer Gebäude. Spezifikationen Elektrische Eigenschaften Messbereiche i3000s (24 und 36 Flex) 30 A/300 A/3000 A Wechselstrom, über i2000 Flex Schalter wählbar 20 A/200 A/2000 A Wechselstrom, über Schalter wählbar... -
Seite 4: Allgemeine Eigenschaften
Bereich) in 300 A und 3000 A ± 0,08 %/°C Verstärkungsschwankung Betriebstemperatur -20 °C bis +85 °C i3000s (24 und 36 Flex) 0 °C bis 70 °C i2000 Flex Lagertemperatur -20 °C bis +85 °C i3000s (24 und 36 Flex) 0 °C bis 70 °C... -
Seite 5: Messkopfeigenschaften
BS EN 61010-1, 600 V CAT III Verschmutzungsgrad 2 BS EN 61326 Abmessungen 116 (L) x 68,5 (B) x 30 (T) mm Messkopfeigenschaften Kabellänge i2000, i3000s 24 Flex 610 mm, schutzisoliert i3000s 36 Flex 915 mm, schutzisoliert Kabeldurchmesser 14,3 mm Biegeradius 38,1 mm Ausgangskabel... - Seite 6 Bedienungsanweisungen Ieb0001.eps Messkopf Messkopfkupplung Kopfausgangskabel Gehäuse Ein-Aus-/Bereichswahl-Schalter Anzeiger für schwache Batterie Ein-Aus-Anzeiger Ausgangskabel Sicherheits-BNC-Steckverbinder Eingang für externe Stromversorgung...
- Seite 7 Batterieverschluss so drehen, dass der Punkt auf das Verriegelungssymbol ausgerichtet ist. Externe Stromversorgung (i3000s Modelle) Eine optionale externe Klasse II Stromversorgung ist von Fluke erhältlich. Die Stromversorgung ist so konzipiert, dass die Stromzange ihre spezifizierten Sicherheitsstandards damit unterstützt. Der Gebrauch einer Stromversorgung eines anderen Herstellers ist nicht empfohlen.
- Seite 8 Messen von Strom XWWarnung • Zur Vermeidung von Stromschlag oder Verletzung vor Betrieb dieses Produkts die Sicherheitsanleitungen lesen. • Sicherstellen, dass der zu prüfende Leiter von der Stromquelle getrennt ist. Messen von Strom: Den Ausgang der Elektronik an den Eingang eines Oszilloskops oder anderen Datenaufzeichnungsgeräten anschließen.
-
Seite 9: Wartung
Zur Aktivierung der Einheit den Schalter von der Off/Aus-Position in den erforderlichen Messbereich schalten. Wenn die Stärke des zu messenden Stroms nicht bekannt ist, den Strombereich 3000 A (i3000s Modelle) oder 2000 A (i2000) auswählen und dann entsprechend reduzieren. Batteriestatus Der Batteriestatus wird durch eine LED an der Vorderseite der Stromzange angezeigt. - Seite 10 Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Fluke zu erweitern. Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich an das nächstgelegene Fluke-Dienstleistungszentrum, um Informationen zur Rücksendeautorisierung zu erhalten, und senden Sie das...
