Einführung

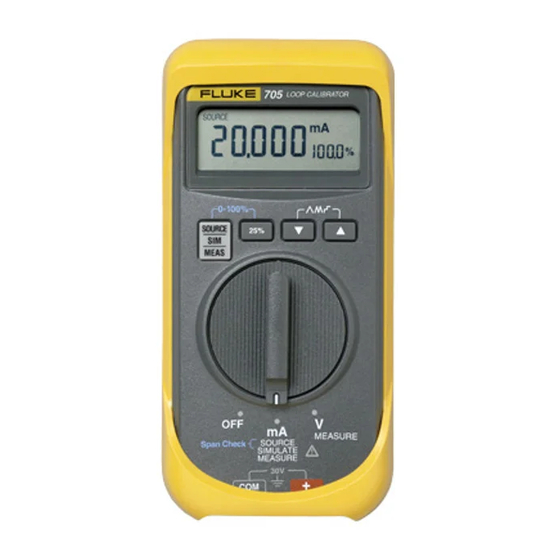

Der Fluke 705 Loop Calibrator ist ein Gerät zum Quellen und
Messen von Stromschleifen von 0 bis 20 mA oder 4 bis 20 mA
sowie zum Messen von Gleichspannung von 0 bis 28 V. Die
Quell- und Meßfunktionen des Kalibrators können nicht
gleichzeitig genutzt werden.
Der Kalibrator wird mit einem Satz TL75 Meßleitungen, AC72
Alligatorklemmen, einer installierten 9-V-Alkalibatterie und dieser
Gebrauchsanweisung geliefert.
Funktion
V Gleichspannung-
seingang
mA Gleichstromeingang
mA Gleichstromausgang
Schleifenstromausgang
Sicherheitsinformationen
Die Sicherheitsfunktionen des Kalibrators können beeinträchtigt
werden, wenn der Kalibrator nicht den Anweisungen gemäß
benutzt wird.
Ein Hinweis mit der Überschrift Warnung macht auf
Bedingungen und Ereignisse aufmerksam, die für den Benutzer
gefährlich sein können. Ein Hinweis mit der Überschrift Vorsicht
macht auf Bedingungen und Ereignisse aufmerksam, die den
Kalibrator oder das zu testende Gerät beschädigen können.
(German) August 1998 Rev.2, 6/03
© 1998-2003 Fluke Corporation, All rights reserved.
All product names are trademarks of their respective companies
Übersicht über die Kalibratorfunktionen
Loop Calibrator
Gebrauchsanweisung
Bereich
+28 V
0 bis 24 mA
24 V Gleispannung-
sausgang
705
Auflösung
0,001 V
0,001 mA
-
®
