Kurzbeschreibung Gerätetester Fluke 6500
Einführung:
Lieferumfang:
• Abgedichteter Hartschalenkoffer mit separatem Staufach im Deckel
• 1 Messleitung (schwarz)
• 1 Messspitze
• 1 Krokodilklemme
• Handbuch auf CD-ROM
• Messgerät
Geräte-Grunderklärung:
• Überprüfung von elektrischen Handgeräten bis 16A der Schutzklasse I, II und III
• Überprüfung von Drehstromgeräten (Leckstromzange dringend empfohlen)
• Überprüfung von Verlängerungsleitungen
• Eintastenbedienung
• Dauermessung (wird vom Speichervorgang nicht unterbrochen)
• Automatischer Prüfablauf (vorprogrammiert und frei programmierbar)
• Anschlussplan wird automatisch bei jeder Messfunktion am Display angezeigt
• umfangreiche Info-Funktion (teilweise Normtexte hinterlegt)
• automatische Gut/Schlecht Bewertung
• Grenzwerte einstellbar
• Alphanumerische Eingabe der Prüflingsbezeichnung über Tastatur
• Speicherung auf internen Speicher und Compact-Flash Karten möglich
• großes Display mit Hintergrundbeleuchtung
• Standard- 4mm Anschlussbuchsen (Standardmessleitungen verwendbar)
• RS232 Schnittstelle (0-Modem Schnittstellenkabel im Lieferumfang der Software Fluke DMS
enthalten
6
2
3
7

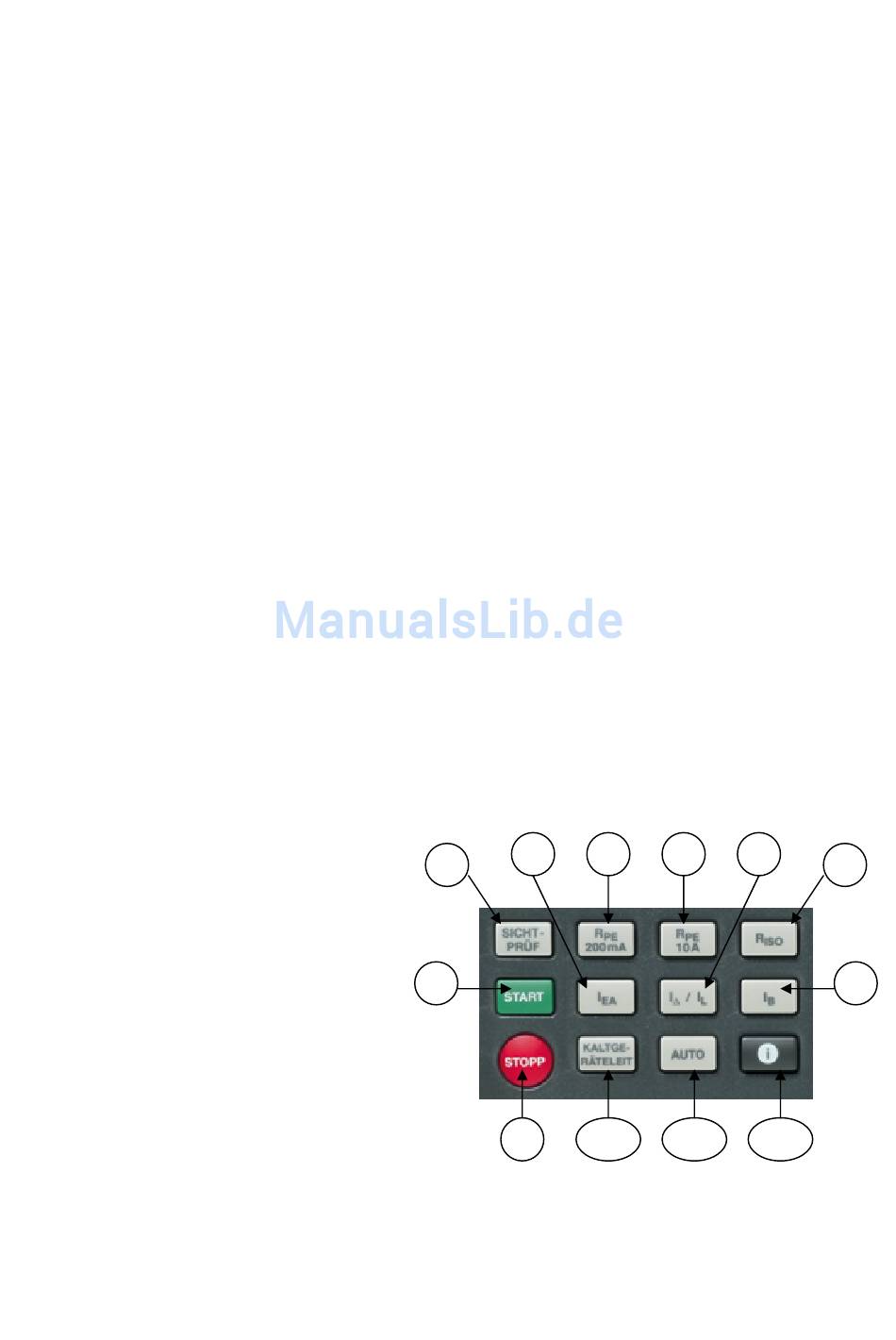

1) Sichtprüfung
1
4
2) Schutzleiterwiderstand (mit 200mA)
3) Schutzleiterwiderstand (mit 10A)
4) Isolationstest
5) Starttaste
6) Ersatz-Ableitstrom
5
8
7) Last-/Differenzstrom-/Leistung
8) Berührungsstrom
9) Stopptaste
10) Kaltgeräteleitungstest
11) Automatische Prüffunktion
12) Information
9
10
11
12
Werbung
Verwandte Anleitungen für Fluke 6500
Inhaltszusammenfassung für Fluke 6500
- Seite 1 • Alphanumerische Eingabe der Prüflingsbezeichnung über Tastatur • Speicherung auf internen Speicher und Compact-Flash Karten möglich • großes Display mit Hintergrundbeleuchtung • Standard- 4mm Anschlussbuchsen (Standardmessleitungen verwendbar) • RS232 Schnittstelle (0-Modem Schnittstellenkabel im Lieferumfang der Software Fluke DMS enthalten 1) Sichtprüfung 2) Schutzleiterwiderstand (mit 200mA)
-
Seite 2: Schutzleiterwiderstand Mit 200Ma Oder 10A Prüfstrom
Messfunktionen: Sichtprüfung Die Sichtprüfung dient nur zur Dokumentation. Sie kann mit JA oder NEIN bestätigt werden. Tip: im Expertenmodus wird die Sichtprüfung automatisch als bestanden angenommen Schutzleiterwiderstand mit 200mA oder 10A Prüfstrom Nur für Schutzklasse I Messung des Widerstandes zwischen dem PE-Kontakt des Gerätesteckers und dem Messpunkt mit dem jeweiligem Prüfstrom. - Seite 3 Ersatzableitstrom Schutzklasse I Messung des Ableitstromes mit ca. 35V zwischen PE-Kontakt und L/N des Gerätesteckers. Lund N werden hier automatisch im Messgerät kurzgeschlossenen. Der gemessene Ableitstrom wird auf Netzspannung hochgerechnet. Tip: Nur zulässig bei vorangegangener Isolationsprüfung Tip: Prüfling muss nicht isoliert aufgestellt werden Tip: keine Umpolung L-N / N-L notwendig Schutzklasse II wie bei Schutzklasse I nur wird hier der Isolationswiderstand...
- Seite 4 Berührungsstrom Schutzklasse I: Nur für Geräte mit berührbaren, leitfähigen Teilen die nicht mit PE verbunden sind. Sonst wie bei Schutzklasse II Schutzklasse II: Messung des Berührungsstrom des Prüflings mit Netzspannung (direkte Messung). Achtung: Bei dieser Prüfung geht das Gerät in Betrieb! Aus Sicherheitsgründen muss der Testbeginn 2x betätigt werden (Start, Ja) Achtung: Prüfling muss isoliert aufgestellt werden (direkte Messung)
- Seite 5 Auto-Test Mit AUTO können Sie vorprogrammierte Prüfabläufe auswählen: Tip: Es können auch eigene Prüfabläufe programmiert werden Speicher Nach durchgeführter Messung (bzw. während der Dauermessung) können durch drücken der Taste SPEICHER die Messergebnisse zugeordnet und gespeichert werden. Tip: wird zuvor ein Kundename angegeben werden alle Messergebnisse diesem Kunden zugeordnet.
- Seite 6 Prüfablauf Schutzklasse I: Prüfablauf Schutzklasse II und III:...
