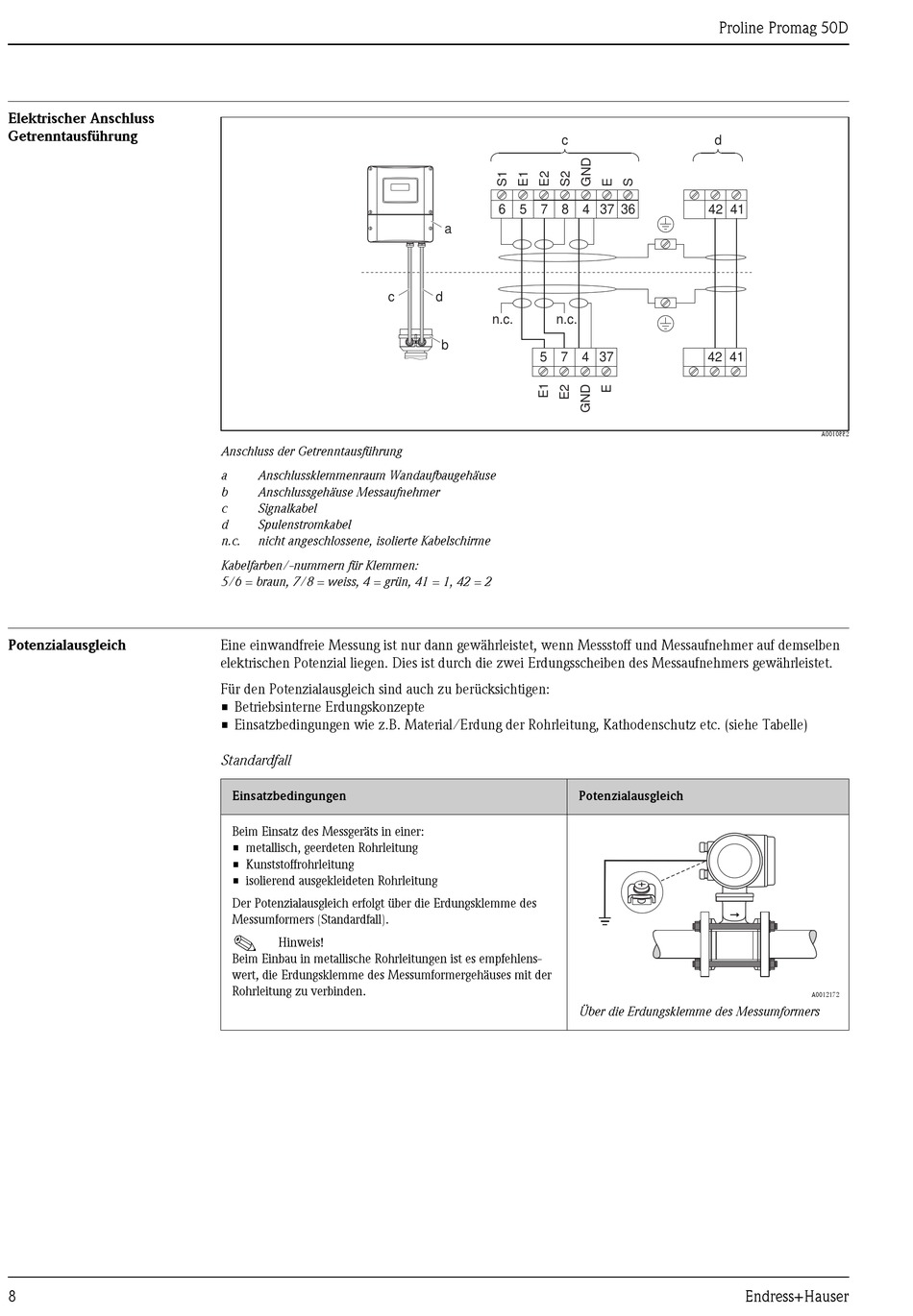

Elektrischer Anschluss
Getrenntausführung
Potenzialausgleich
8
c
Anschluss der Getrenntausführung
a
Anschlussklemmenraum Wandaufbaugehäuse
b
Anschlussgehäuse Messaufnehmer
c
Signalkabel
d
Spulenstromkabel
n.c.
nicht angeschlossene, isolierte Kabelschirme
Kabelfarben/-nummern für Klemmen:
5/6 = braun, 7/8 = weiss, 4 = grün, 41 = 1, 42 = 2
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf demselben
elektrischen Potenzial liegen. Dies ist durch die zwei Erdungsscheiben des Messaufnehmers gewährleistet.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/Erdung der Rohrleitung, Kathodenschutz etc. (siehe Tabelle)
Standardfall
Einsatzbedingungen
Beim Einsatz des Messgeräts in einer:
• metallisch, geerdeten Rohrleitung
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers (Standardfall).
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlens-
wert, die Erdungsklemme des Messumformergehäuses mit der
Rohrleitung zu verbinden.
c
6
5
7
8
4 37 36
a
d
n.c.
n.c.
b
5
7
4 37
Potenzialausgleich
Über die Erdungsklemme des Messumformers
Proline Promag 50D
d
42 41
42 41
A0010882
A0012172
