Ein- und Auslaufstrecken
14

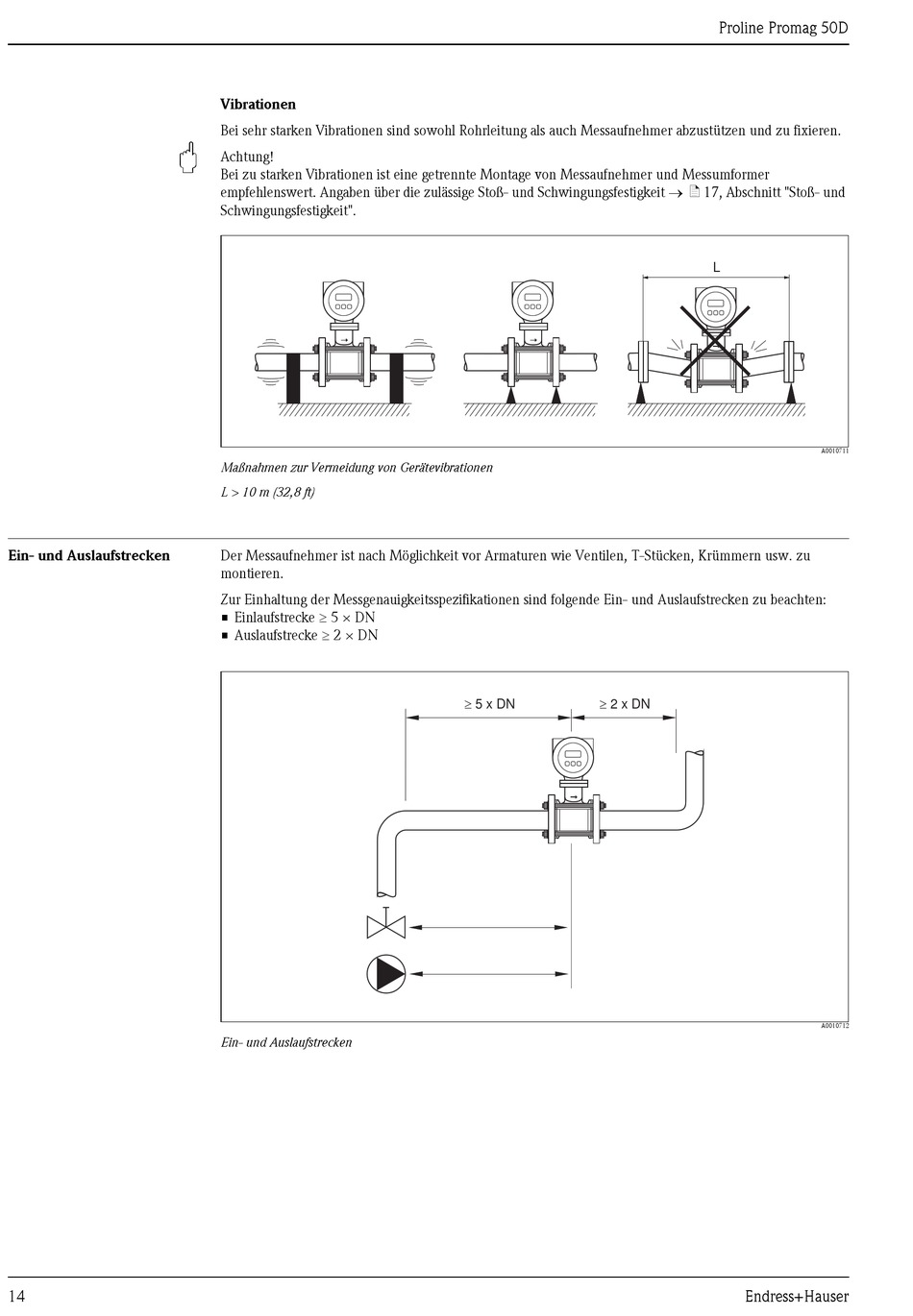

Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren.
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer
empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit ä 17, Abschnitt "Stoß- und
Schwingungsfestigkeit".
Maßnahmen zur Vermeidung von Gerätevibrationen
L > 10 m (32,8 ft)
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu
montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten:
• Einlaufstrecke 5 × DN
• Auslaufstrecke 2 × DN
Ein- und Auslaufstrecken
³
³ 2 x DN
5 x DN
Proline Promag 50D
L
A0010711
A0010712
