Technische Information

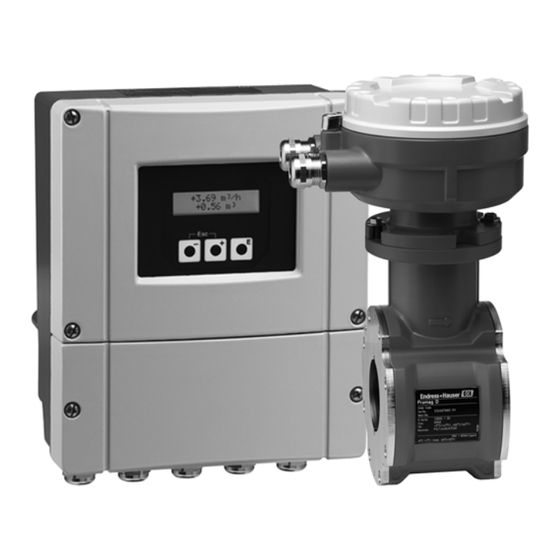

Proline Promag 50D
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von Flüssigkeiten in
Wasser- oder Abwasserapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur
bidirektionalen Messung von Flüssigkeiten mit:
• Mindestleitfähigkeit von 5 μS/cm
– Trinkwasser
– Abwasser
• Durchflussmessung bis 4700 dm³/min
(1250 gal/min)
• Messstofftemperatur bis +60 °C (+140 °F)
• Prozessdrücke bis 16 bar (232 psi)
• Auskleidungsmaterial Polyamid
• Trinkwasserzulassungen:
– KTW/W270
– WRAS BS 6920
– ACS
– NSF 61
Anbindung an alle gängigen Prozessleitsysteme:
• HART
• PROFIBUS DP/PA
TI00082D/06/DE/13.11
71141467
Ihre Vorteile
Die Messgeräte bieten Ihnen eine kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für
verschiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Hohe Wirtschaftlichkeit durch modular
aufgebautes Gerätekonzept
• Hohe Zuverlässigkeit und Messstabilität
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfachster Einbau und Inbetriebnahme
• Kompakte Bauform
