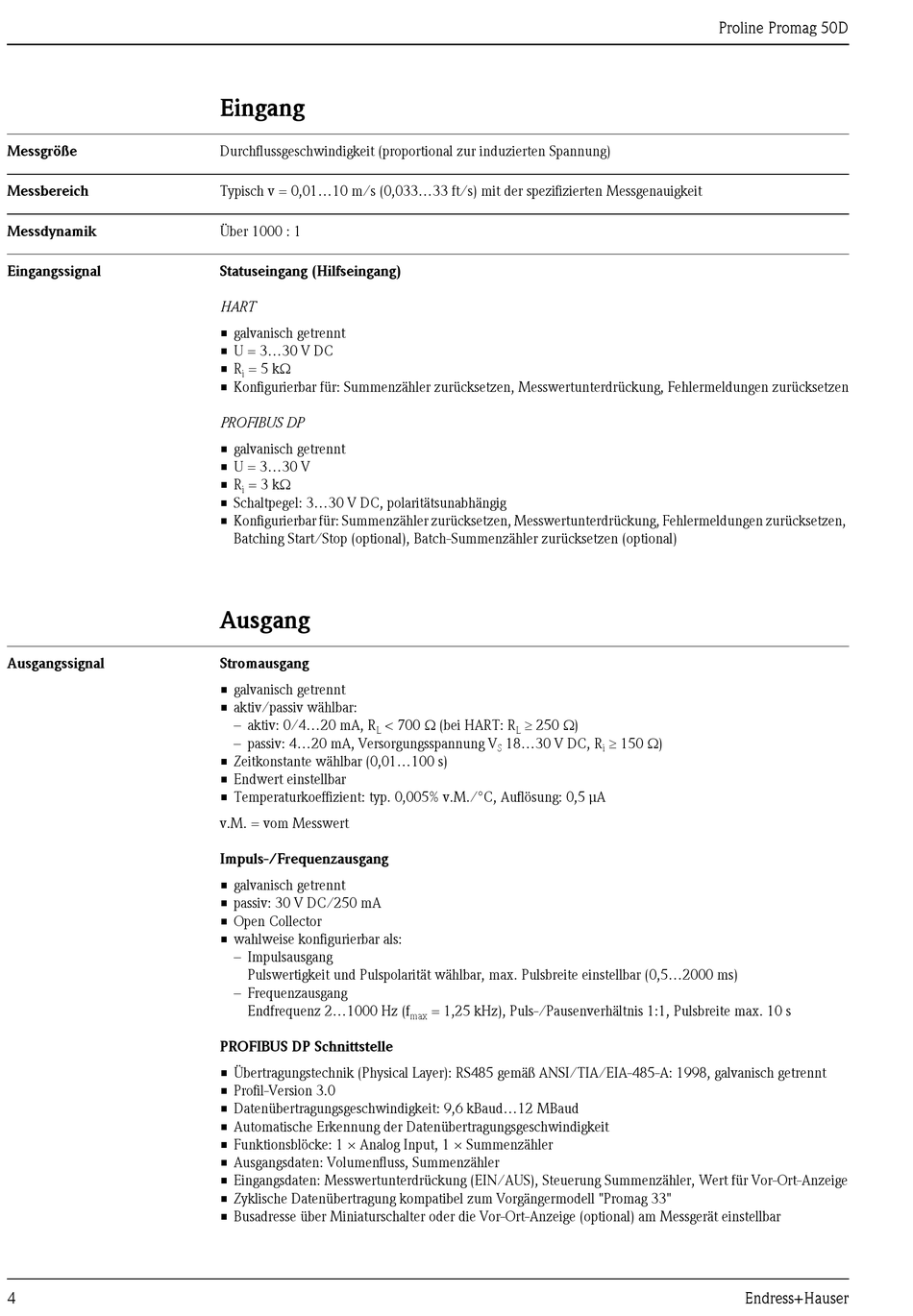

Messgröße
Messbereich
Messdynamik
Eingangssignal
Ausgangssignal
4
Eingang
Durchflussgeschwindigkeit (proportional zur induzierten Spannung)
Typisch v = 0,01...10 m/s (0,033...33 ft/s) mit der spezifizierten Messgenauigkeit
Über 1000 : 1
Statuseingang (Hilfseingang)
HART
• galvanisch getrennt
• U = 3...30 V DC
• R
= 5 k
i
• Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen
PROFIBUS DP
• galvanisch getrennt
• U = 3...30 V
• R
= 3 k
i
• Schaltpegel: 3...30 V DC, polaritätsunabhängig
• Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen,
Batching Start/Stop (optional), Batch-Summenzähler zurücksetzen (optional)
Ausgang
Stromausgang
• galvanisch getrennt
• aktiv/passiv wählbar:
< 700 (bei HART: R
– aktiv: 0/4...20 mA, R
L
– passiv: 4...20 mA, Versorgungsspannung V
• Zeitkonstante wählbar (0,01...100 s)
• Endwert einstellbar
• Temperaturkoeffizient: typ. 0,005% v.M./°C, Auflösung: 0,5 μA
v.M. = vom Messwert
Impuls-/Frequenzausgang
• galvanisch getrennt
• passiv: 30 V DC/250 mA
• Open Collector
• wahlweise konfigurierbar als:
– Impulsausgang
Pulswertigkeit und Pulspolarität wählbar, max. Pulsbreite einstellbar (0,5...2000 ms)
– Frequenzausgang
Endfrequenz 2...1000 Hz (f
PROFIBUS DP Schnittstelle
• Übertragungstechnik (Physical Layer): RS485 gemäß ANSI/TIA/EIA-485-A: 1998, galvanisch getrennt
• Profil-Version 3.0
• Datenübertragungsgeschwindigkeit: 9,6 kBaud...12 MBaud
• Automatische Erkennung der Datenübertragungsgeschwindigkeit
• Funktionsblöcke: 1 × Analog Input, 1 × Summenzähler
• Ausgangsdaten: Volumenfluss, Summenzähler
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Summenzähler, Wert für Vor-Ort-Anzeige
• Zyklische Datenübertragung kompatibel zum Vorgängermodell "Promag 33"
• Busadresse über Miniaturschalter oder die Vor-Ort-Anzeige (optional) am Messgerät einstellbar
250 )
L
18...30 V DC, R
S
= 1,25 kHz), Puls-/Pausenverhältnis 1:1, Pulsbreite max. 10 s
max
Proline Promag 50D
150 )
i
