Endress+Hauser Proline Promag 50D Technische Information Seite 20


20

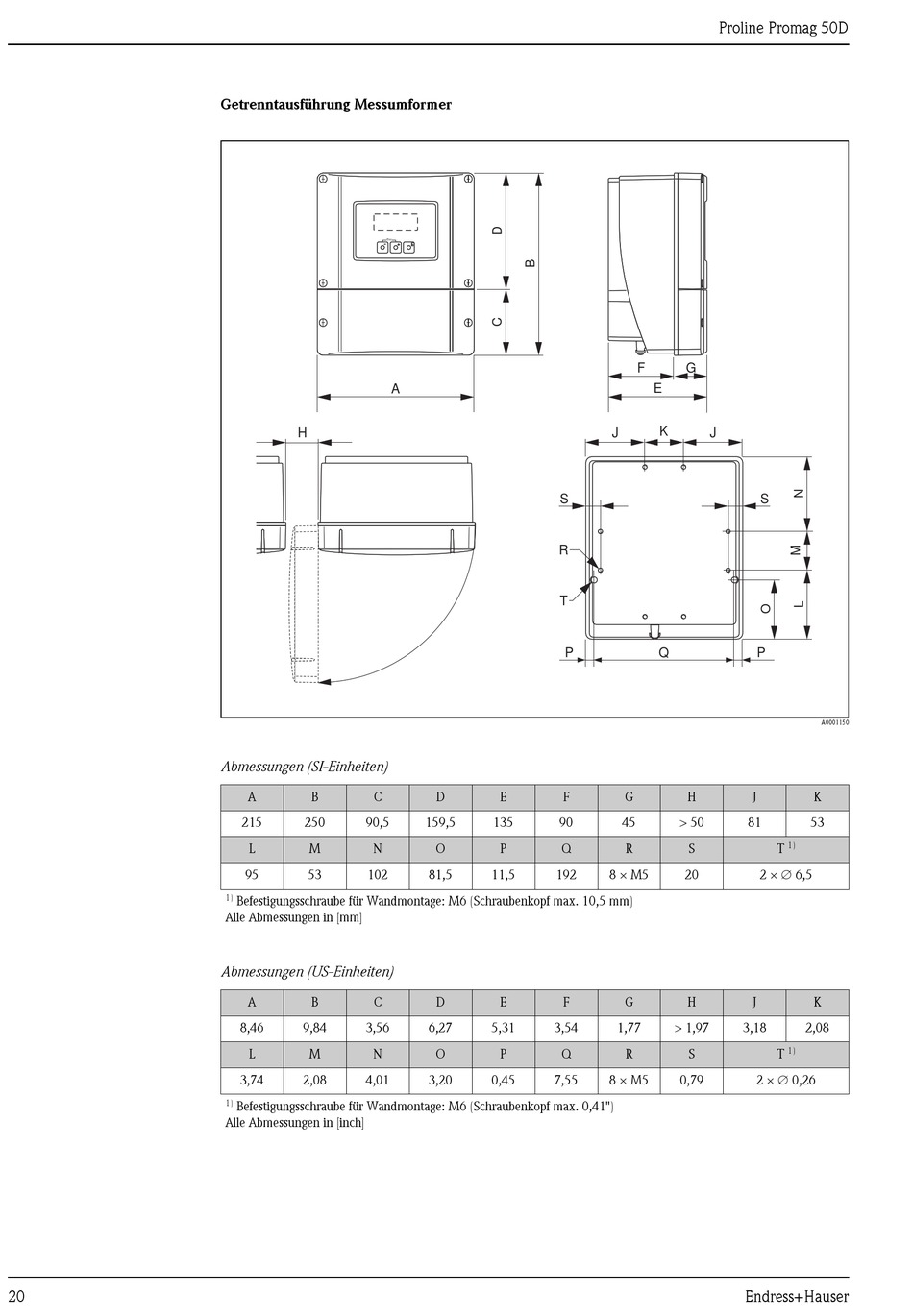

Getrenntausführung Messumformer
Esc
-
A
H
Abmessungen (SI-Einheiten)
A B C
215 250 90,5
L M N
95 53 102
1)
Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm)
Alle Abmessungen in [mm]
Abmessungen (US-Einheiten)
A B C
8,46 9,84 3,56
L M N
3,74 2,08 4,01
1)
Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 0,41")
Alle Abmessungen in [inch]
+
E
S
R
T
P
D E F
159,5 135 90
O P Q
81,5 11,5 192
D E F
6,27 5,31 3,54
O P Q
3,20 0,45 7,55
Proline Promag 50D
F G
E
K
J J
S
Q P
G H J
45 > 50 81
R S T
2 ×  6,5
8 × M5 20
G H J
1,77 > 1,97 3,18
R S T
2 ×  0,26
8 × M5 0,79
Endress+Hauser
A0001150
K
53
1)
K
2,08
1)
