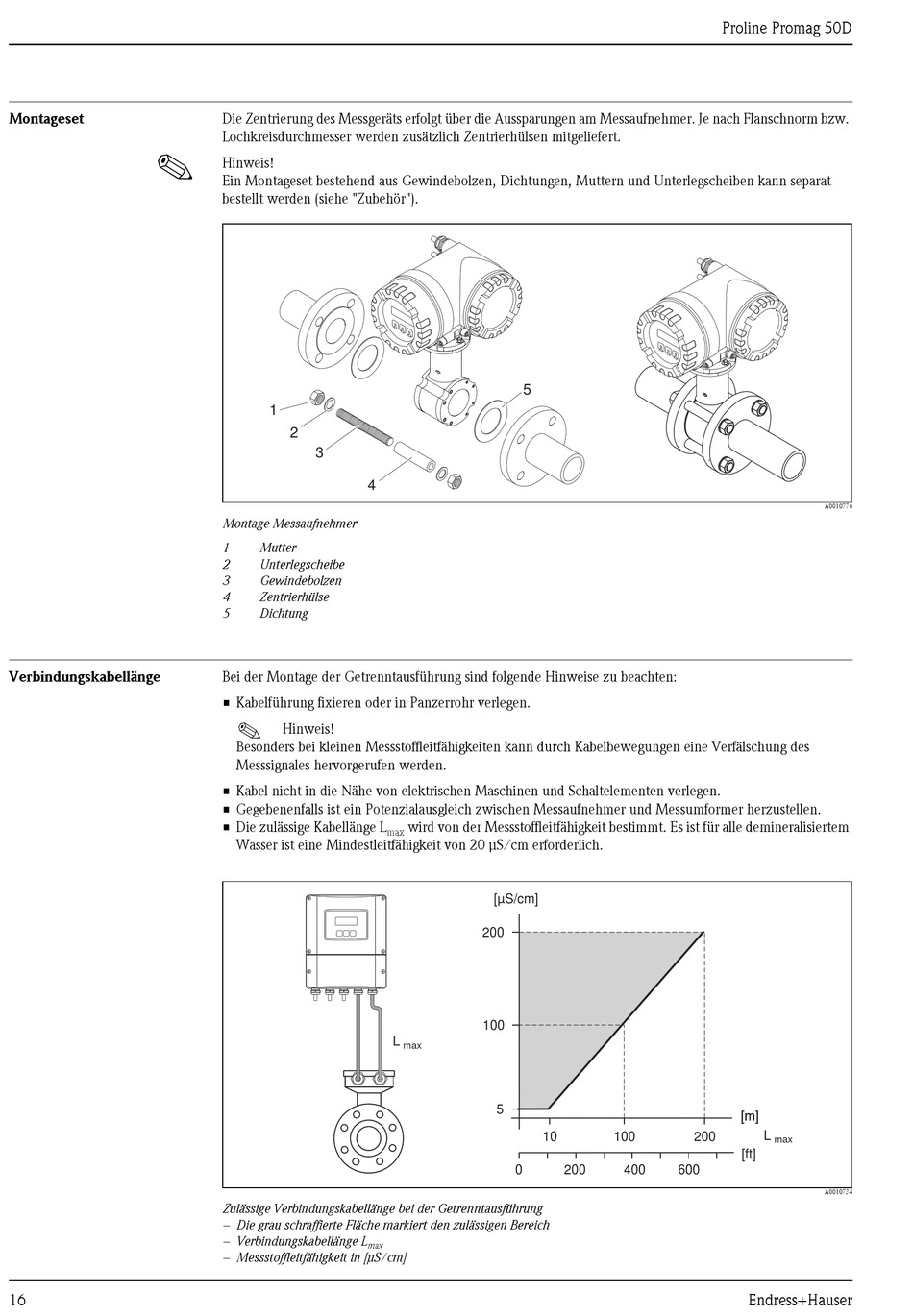

Montageset
!
Verbindungskabellänge
16
Die Zentrierung des Messgeräts erfolgt über die Aussparungen am Messaufnehmer. Je nach Flanschnorm bzw.
Lochkreisdurchmesser werden zusätzlich Zentrierhülsen mitgeliefert.
Hinweis!
Ein Montageset bestehend aus Gewindebolzen, Dichtungen, Muttern und Unterlegscheiben kann separat
bestellt werden (siehe "Zubehör").
1
2
3
4
Montage Messaufnehmer
1
Mutter
2
Unterlegscheibe
3
Gewindebolzen
4
Zentrierhülse
5
Dichtung
Bei der Montage der Getrenntausführung sind folgende Hinweise zu beachten:
• Kabelführung fixieren oder in Panzerrohr verlegen.
!
Hinweis!
Besonders bei kleinen Messstoffleitfähigkeiten kann durch Kabelbewegungen eine Verfälschung des
Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls ist ein Potenzialausgleich zwischen Messaufnehmer und Messumformer herzustellen.
• Die zulässige Kabellänge L
max
Wasser ist eine Mindestleitfähigkeit von 20 μS/cm erforderlich.
L
Zulässige Verbindungskabellänge bei der Getrenntausführung
– Die grau schraffierte Fläche markiert den zulässigen Bereich
– Verbindungskabellänge L
max
– Messstoffleitfähigkeit in [μS/cm]
5
wird von der Messstoffleitfähigkeit bestimmt. Es ist für alle demineralisiertem
[µS/cm]
200
100
max
5
10
0
200
Proline Promag 50D
[m]
[m]
L
100
200
max
[ft]
400
600
Endress+Hauser
A0010776
A0010734
