Proline Promag 50D
Anpassungsstücke
!
Endress+Hauser
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte
Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig-
keit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckverlusts durch Konfusoren und
Diffusoren.
Hinweis!
Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser.
Der Druckverlust wird wie folgt ermittelt:
1.
Berechnen des Durchmesserverhältnis: d/D
Ablesen des Druckverlusts (in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung)
2.
und dem d/D-Verhältnis aus dem Nomogramm)
max. 8°

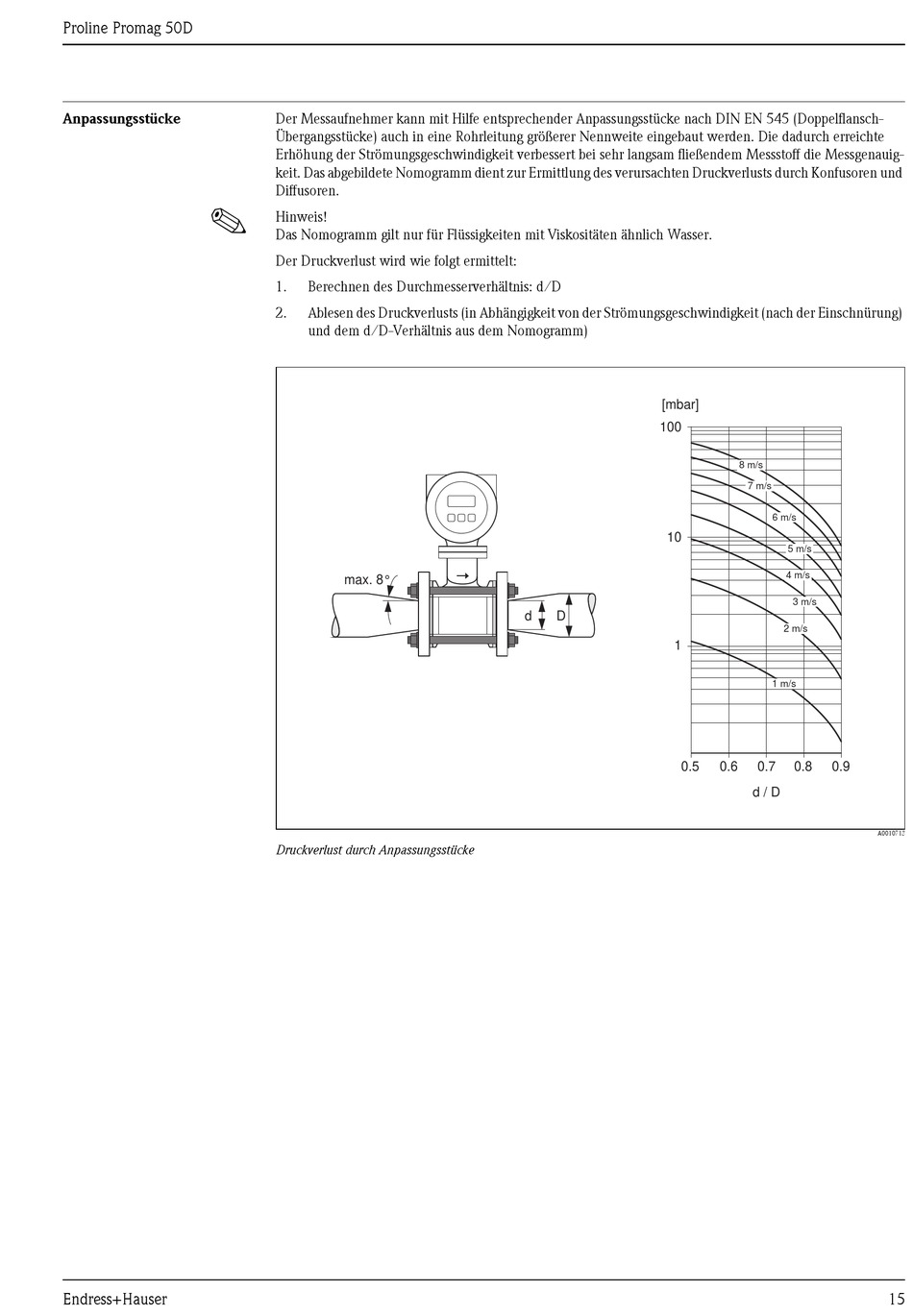

Druckverlust durch Anpassungsstücke
[mbar]
100
10
d
D
1
0.5
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6
0.7
0.8
0.9
d / D
A0010713
15
