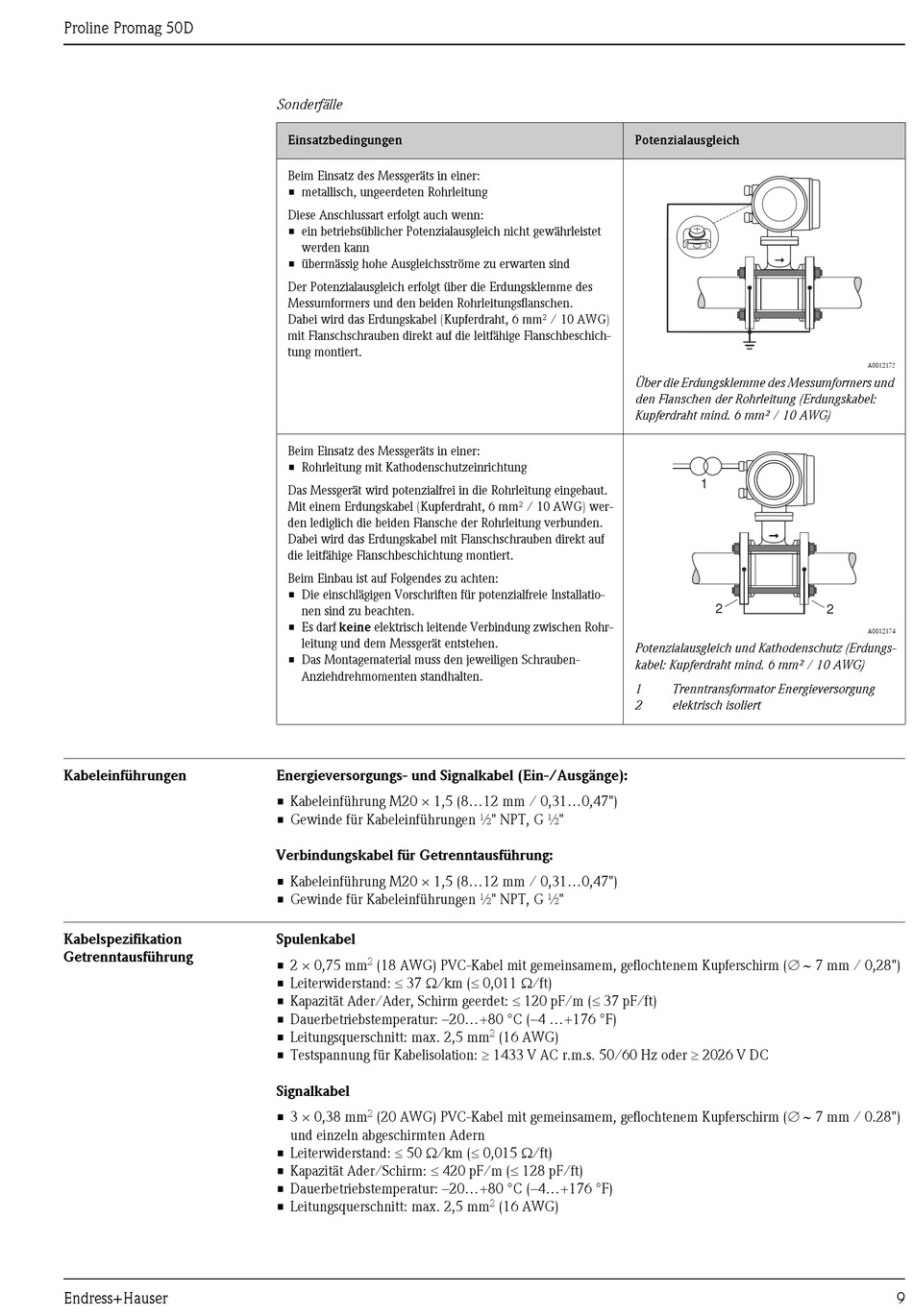

Proline Promag 50D
Kabeleinführungen
Kabelspezifikation
Getrenntausführung
Endress+Hauser
Sonderfälle
Einsatzbedingungen
Beim Einsatz des Messgeräts in einer:
• metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers und den beiden Rohrleitungsflanschen.
Dabei wird das Erdungskabel (Kupferdraht, 6 mm² / 10 AWG)
mit Flanschschrauben direkt auf die leitfähige Flanschbeschich-
tung montiert.
Beim Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird potenzialfrei in die Rohrleitung eingebaut.
Mit einem Erdungskabel (Kupferdraht, 6 mm² / 10 AWG) wer-
den lediglich die beiden Flansche der Rohrleitung verbunden.
Dabei wird das Erdungskabel mit Flanschschrauben direkt auf
die leitfähige Flanschbeschichtung montiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für potenzialfreie Installatio-
nen sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen Rohr-
leitung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-
Anziehdrehmomenten standhalten.
Energieversorgungs- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen ½" NPT, G ½"
Spulenkabel
(18 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm ( 7 mm / 0,28")
2
• 2 × 0,75 mm
• Leiterwiderstand: 37 /km (0,011 /ft)
• Kapazität Ader/Ader, Schirm geerdet: 120 pF/m (37 pF/ft)
• Dauerbetriebstemperatur: –20...+80 °C (–4 ...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
• Testspannung für Kabelisolation: 1433 V AC r.m.s. 50/60 Hz oder 2026 V DC
Signalkabel
(20 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm ( 7 mm / 0.28")
2
• 3 × 0,38 mm
und einzeln abgeschirmten Adern
• Leiterwiderstand: 50 /km ( 0,015 /ft)
• Kapazität Ader/Schirm: 420 pF/m ( 128 pF/ft)
• Dauerbetriebstemperatur: –20...+80 °C (–4...+176 °F)
• Leitungsquerschnitt: max. 2,5 mm
Potenzialausgleich
Über die Erdungsklemme des Messumformers und
den Flanschen der Rohrleitung (Erdungskabel:
Kupferdraht mind. 6 mm² / 10 AWG)
Potenzialausgleich und Kathodenschutz (Erdungs-
kabel: Kupferdraht mind. 6 mm² / 10 AWG)
1
2
2
(16 AWG)
2
(16 AWG)
1
2
2
Trenntransformator Energieversorgung
elektrisch isoliert
A0012173
A0012174
9
