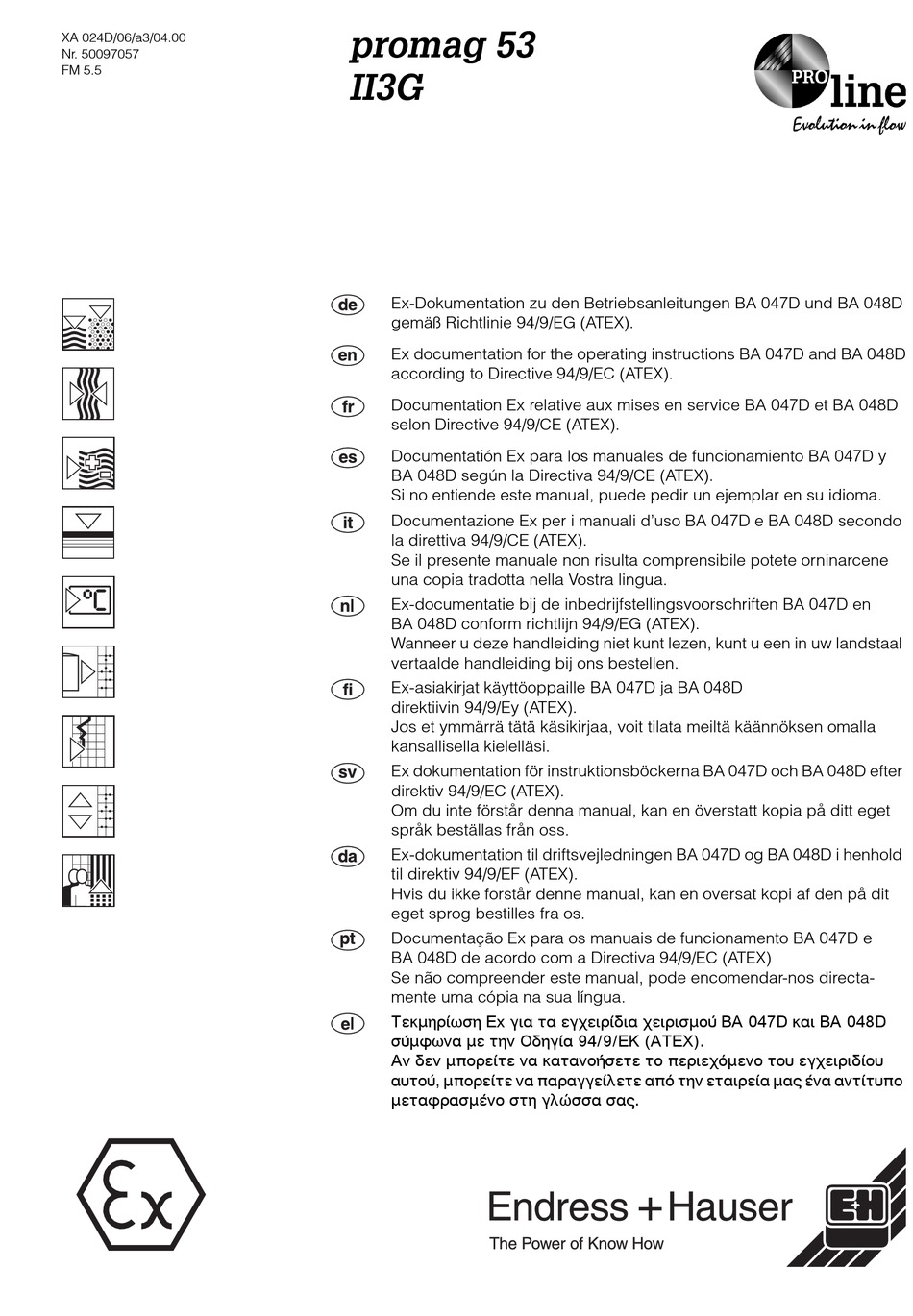

XA 024D/06/a3/04.00
Nr. 50097057
FM 5.5
promag 53
II3G
Ex-Dokumentation zu den Betriebsanleitungen BA 047D und BA 048D
gemäß Richtlinie 94/9/EG (ATEX).
Ex documentation for the operating instructions BA 047D and BA 048D
according to Directive 94/9/EC (ATEX).
Documentation Ex relative aux mises en service BA 047D et BA 048D
selon Directive 94/9/CE (ATEX).
Documentatión Ex para los manuales de funcionamiento BA 047D y
BA 048D según la Directiva 94/9/CE (ATEX).
Si no entiende este manual, puede pedir un ejemplar en su idioma.
Documentazione Ex per i manuali d'uso BA 047D e BA 048D secondo
la direttiva 94/9/CE (ATEX).
Se il presente manuale non risulta comprensibile potete orninarcene
una copia tradotta nella Vostra lingua.
Ex-documentatie bij de inbedrijfstellingsvoorschriften BA 047D en
BA 048D conform richtlijn 94/9/EG (ATEX).
Wanneer u deze handleiding niet kunt lezen, kunt u een in uw landstaal
vertaalde handleiding bij ons bestellen.
Ex-asiakirjat käyttöoppaille BA 047D ja BA 048D
direktiivin 94/9/Ey (ATEX).
Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla
kansallisella kielelläsi.
Ex dokumentation för instruktionsböckerna BA 047D och BA 048D efter
direktiv 94/9/EC (ATEX).
Om du inte förstår denna manual, kan en överstatt kopia på ditt eget
språk beställas från oss.
Ex-dokumentation til driftsvejledningen BA 047D og BA 048D i henhold
til direktiv 94/9/EF (ATEX).
Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit
eget sprog bestilles fra os.
Documentação Ex para os manuais de funcionamento BA 047D e
BA 048D de acordo com a Directiva 94/9/EC (ATEX)
Se não compreender este manual, pode encomendar-nos directa-
mente uma cópia na sua língua.
Ôåêìçñßùóç Ex ãéá ôá åã÷åéñßäéá ÷åéñéóìïý BA 047D êáé BA 048D
óýìöùíá ìå ôçí Ïäçãßá 94/9/EK (ATEX).
Áí äåí ìðïñåßôå íá êáôáíïÞóåôå ôï ðåñéå÷üìåíï ôïõ åã÷åéñéäßïõ
áõôïý, ìðïñåßôå íá ðáñáããåßëåôå áðü ôçí åôáéñåßá ìáò Ýíá áíôßôõðï
ìåôáöñáóìÝíï óôç ãëþóóá óáò.
