TI00046D/06/DE/13.17
71385968
Durchflussmengenmessung von Flüssigkeiten in Wasser- oder
Abwasserapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur bidirektiona-
len Messung von Flüssigkeiten mit einer Mindestleitfähigkeit
von 5 μS/cm:
• Trinkwasser
• Abwasser
• Klärschlamm
• Durchflussmessung bis 110000 m³/h (484315 gal/min)
• Messstofftemperatur bis +80 °C (+176 °F)
• Prozessdrücke bis 40 bar (580 psi)
• Einbaulängen nach DVGW/ISO
Anwendungsspezifische Auskleidung des Messrohrs aus Poly-
urethan und Hartgummi mit folgenden Trinkwasserzulassun-
gen:
• KTW
• WRAS
• NSF
• ACS
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX
• IECEx
• FM
• CSA
• NEPSI
Products
Technische Information

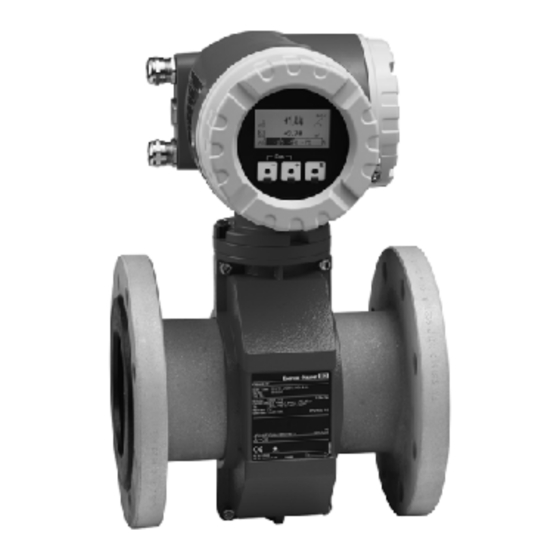

Proline Promag 50W, 53W
Magnetisch-induktives Durchfluss-Messsystem
Solutions
Anbindung an alle gängigen Prozessleitsysteme:
• HART
• PROFIBUS DP/PA
• FOUNDATION Fieldbus
• Modbus RS485
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente Durch-
flussmessung mit hoher Messgenauigkeit für verschiedenste
Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept führt zu
hoher Wirtschaftlichkeit
• Software-Optionen für Batching, Elektrodenreinigung und
pulsierender Durchfluss
• Hohe Zuverlässigkeit und Messstabilität
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Pen
• Einfachster Einbau und Inbetriebnahme
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promag 50W
Inhaltszusammenfassung für Endress+Hauser Proline Promag 50W
- Seite 1 Products Solutions Services TI00046D/06/DE/13.17 71385968 Technische Information Proline Promag 50W, 53W Magnetisch-induktives Durchfluss-Messsystem Durchflussmengenmessung von Flüssigkeiten in Wasser- oder Abwasserapplikationen Anwendungsbereich Anbindung an alle gängigen Prozessleitsysteme: • HART Magnetisch-induktives Durchflussmessgerät zur bidirektiona- • PROFIBUS DP/PA len Messung von Flüssigkeiten mit einer Mindestleitfähigkeit •...
-
Seite 2: Inhaltsverzeichnis
Proline Promag 50W, 53W Inhaltsverzeichnis Arbeitsweise und Systemaufbau....3 Druckverlust ......... 26 Vibrationen . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promag 50W, 53W Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt. -
Seite 4: Eingang
Proline Promag 50W, 53W Eingang Messgröße Durchflussgeschwindigkeit (proportional zur induzierten Spannung) Messbereiche Messbereiche für Flüssigkeiten Typisch v = 0,01…10 m/s (0,03…33 ft/s) mit der spezifizierten Messgenauigkeit Messdynamik Über 1000 : 1 Eingangssignal Statuseingang (Hilfseingang) • U = 3…30 V DC, R = 5 k, galvanisch getrennt... - Seite 5 Proline Promag 50W, 53W • Ausgangsdaten: Volumenfluss, Summenzähler • Eingangsdaten: Messwertunterdrückung (EIN/AUS), Steuerung Summenzähler, Wert für Vor-Ort- Anzeige • Zyklische Datenübertragung kompatibel zum Vorgängermodell Promag 33 • Busadresse über Miniaturschalter oder die Vor-Ort Anzeige (optional) am Messgerät einstellbar Promag 53 Stromausgang Aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,01…100 s), Endwert einstellbar,...
-
Seite 6: Ausfallsignal
Proline Promag 50W, 53W FOUNDATION Fieldbus Schnittstelle • FOUNDATION Fieldbus H1 • Übertragungstechnik (Physical Layer): IEC 61158-2 (MBP), galvanisch getrennt • ITK-Version 5.01 • Stromaufnahme: 12 mA • Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA • Busanschluss mit integriertem Verpolungsschutz •... -
Seite 7: Energieversorgung
Proline Promag 50W, 53W Energieversorgung Klemmenbelegung Klemmenbelegung Promag 50 Bestellmerkmal Klemmen-Nr. (Ein-/Ausgänge) "Ein- / Ausgang" 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) – – – Stromausgang HART –... -
Seite 8: Versorgungsspannung
Proline Promag 50W, 53W Bestellmerkmal Klemmen-Nr. (Ein-/Ausgänge) "Eingang / Ausgang" 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Relaisausgang 2 Relaisausgang Statuseingang PROFIBUS DP Relaisausgang Stromausgang Frequenzausgang Stromausgang HART... -
Seite 9: Elektrischer Anschluss Messeinheit
Proline Promag 50W, 53W Elektrischer Anschluss Messeinheit b d/(g) PROFIBUS PA* HART* FOUNDATION Fieldbus* PA(–)/FF(–) – 27 PA(+)/FF(+) + 26 – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) 2 N (L-) 2... -
Seite 10: Elektrischer Anschluss Getrenntausführung
Proline Promag 50W, 53W Elektrischer Anschluss Getrenntausführung 4 37 36 42 41 n.c. n.c. n.c. 4 37 42 41 A0011722 Anschluss der Getrenntausführung Anschlussklemmenraum Wandaufbaugehäuse Anschlussgehäusedeckel Messaufnehmer Elektrodenkabel Spulenstromkabel n.c. nicht angeschlossene, isolierte Kabelschirme Klemmen-Nr. und Kabelfarben: 6/5 = braun; 7/8 = weiß; 4 = grün; 36/37 = gelb... -
Seite 11: Kabeleinführungen
• DN 350 (14"): Das Erdungskabel wird direkt auf die Trans- port-Metallhalterung montiert. Hinweis! Das für die Flansch-zu-Flanschverbindung erforderliche A0011893 Erdungskabel kann bei Endress+Hauser als Zubehörteil separat Über die Erdungsklemme des Messumformers und bestellt werden. den Flanschen der Rohrleitung Bei dem Einsatz des Messgeräts in einer: •... -
Seite 12: Kabelspezifikationen Getrenntausführung
Proline Promag 50W, 53W Kabelspezifikationen Spulenstromkabel (18 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm ( 7 mm / Getrenntausführung • 2 × 0,75 mm 0,28") • Leiterwiderstand: 37 /km (0,011 /ft) • Kapazität Ader/Ader, Schirm geerdet: 120 pF/m (37 pF/ft) •... -
Seite 13: Leistungsmerkmale
Proline Promag 50W, 53W Leistungsmerkmale Referenzbedingungen Gemäß DIN EN 29104 und VDI/VDE 2641: • Messstofftemperatur: +28 °C ± 2 K (+82 °F ± 2 K) • Umgebungstemperatur: +22 °C ±2 K (+72 °F ± 2 K) • Warmlaufzeit: 30 Minuten Einbaubedingungen: •... -
Seite 14: Montage
Proline Promag 50W, 53W Montage Montageort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. -
Seite 15: Einbaulage
Proline Promag 50W, 53W Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. Hinweis! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers. -
Seite 16: Ein- Und Auslaufstrecken
Proline Promag 50W, 53W A0011903 Vertikale Einbaulage Horizontale Einbaulage Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelekt- roden infolge mitgeführter Luftblasen wird dadurch vermieden. Hinweis! Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoff- überwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht. -
Seite 17: Anpassungsstücke
Proline Promag 50W, 53W ³ ³ 5 × DN 2 × DN A0011905 Ein- und Auslaufstrecken Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel- flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit. -
Seite 18: Verbindungskabellänge
Proline Promag 50W, 53W Verbindungskabellänge Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate zu erhalten: • Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Leitfähigkeiten kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden. • Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen. -
Seite 19: Umgebung
• Optional: IP 68 (NEMA 6P) für Messaufnehmer in Getrenntausführung. • Für Anwendungen, in welchen das Gerät direkt in das Erdreich vergraben oder in einem überfluteten Abwasserschacht installiert wird, erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Stoß- und Schwingungs- Beschleunigung bis 2 g in Anlehnung an IEC 600 68-2-6... -
Seite 20: Prozess
Proline Promag 50W, 53W Prozess Messstofftemperaturbereich Die zulässige Temperatur ist von der Messrohrauskleidung abhängig: • Polyurethan: –20…+50 °C (–4…+122 °F) (DN 25…1200 / 1…48") • Hartgummi: ±0…+80 °C (+32…+176 °F) (DN 50…2000 / 2…78") Leitfähigkeit Die Mindestleitfähigkeit beträgt: • 5 μS/cm für Flüssigkeiten im Allgemeinen •... - Seite 21 Proline Promag 50W, 53W Flanschanschluss nach EN 1092-1 (DIN 2501) Werkstoff: 1.4571, 1.4404, F316L [psi] [bar] PN 40 PN 25 PN 16 PN 10 PN 6 -60 -40 -20 0 20 40 60 80 100120140 160180 [°C] 360 [°F] A0021184-DE Flanschanschluss nach ASME B16.5...
- Seite 22 Proline Promag 50W, 53W Flanschanschluss nach AWWA C 207, Class D Werkstoff: A105, A181 Cl.70, P265GH, S275JR, E250C, S235JRG2 [bar] [psi] 159,5 130,5 101,5 -40 -20 0 20 40 60 80 100120140 160 [°C] [°F] A0034681-DE Flanschanschluss nach JIS B2220...
-
Seite 23: Messstoffdruckbereich (Nenndruck)
Proline Promag 50W, 53W Flanschanschluss nach AS 4087 PN 16 Werkstoff: A105, P265GH, S275JR [psi] [bar] PN 16 -40 -20 0 20 40 60 80 100120140 160 [°C] [°F] A0023077-DE Messstoffdruckbereich • EN 1092-1 (DIN 2501) (Nenndruck) – PN 6 (DN 350…2000 / 14…78") –... -
Seite 24: Durchflussgrenze
Proline Promag 50W, 53W Durchflussgrenze Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufneh- mers. Die optimale Fließgeschwindigkeit liegt zwischen 2…3 m/s (6,5…9,8 ft/s). Die Durchflussge- schwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustimmen: • v < 2 m/s (6,5 ft/s): bei abrasiven Messstoffen wie Töpferkitt, Kalkmilch, Erzschlamm usw. - Seite 25 Proline Promag 50W, 53W Durchflusskennwerte (SI-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge Stromausgang [mm] [inch] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1800 72"...
-
Seite 26: Druckverlust
Proline Promag 50W, 53W Durchflusskennwerte (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge Stromausgang [inch] [mm] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) – 1600 13…450 Mgal/ 110 Mgal/min... -
Seite 27: Konstruktiver Aufbau
Proline Promag 50W, 53W Konstruktiver Aufbau Bauform, Maße Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) A0001150 Abmessungen (SI-Einheiten) 90,5 159,5 > 50 81,5 11,5 8 × M5 Alle Abmessungen in [mm] Abmessungen (US-Einheiten) 8,46 9,84 3,56 6,27 5,31 3,54 1,77 >... - Seite 28 Proline Promag 50W, 53W Messumformer Getrenntausführung, Anschlussgehäuse (II2GD/Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant sans sécurité intrinsèque protégées par Ip40 A0002128 Abmessungen (SI-Einheiten) Ø F (M8) Alle Abmessungen in [mm] Abmessungen (US-Einheiten) Ø...
- Seite 29 Proline Promag 50W, 53W Für das Wandaufbaugehäuse existiert ein separates Montageset, das bei Endress+Hauser als Zubehör- teil bestellt werden kann. Damit sind folgende Montagevarianten möglich: • Schalttafeleinbau • Rohrmontage Schalttafeleinbau +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65)
- Seite 30 Proline Promag 50W, 53W Kompaktausführung DN 300 (12") A0005423 Abmessungen (SI-Einheiten) EN (DIN) / JIS / AS Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Bei Flanschen nach AS sind nur die Nennweiten DN 80, 100 und 150…300 verfügbar.
- Seite 31 Proline Promag 50W, 53W Abmessungen (US-Einheiten) ASME 1" 7,87 13,4 10,1 3,31 3,70 4,72 1½" 7,87 13,4 10,1 3,31 3,70 4,72 2" 7,87 13,4 10,1 3,31 3,70 4,72 3" 7,87 15,4 11,1 4,29 3,70 7,09 4" 9,84 8,94 8,15 7,36...
- Seite 32 Proline Promag 50W, 53W Kompaktausführung DN 350 (14") A0005424 Abmessungen (SI-Einheiten) EN (DIN) / AS 738,5 456,5 282,0 790,5 482,5 308,0 790,5 482,5 308,0 840,5 507,5 333,0 891,5 533,0 358,5 995,5 585,0 410,5 1198,5 686,5 512,0 1024 1198,5 686,5...
- Seite 33 Proline Promag 50W, 53W Abmessungen (US-Einheiten) ASME / AWWA 14" 21,6 29,1 17,9 11,1 11,3 22,2 15" 23,6 31,1 18,9 12,1 11,3 24,2 16" 23,6 31,1 18,9 12,1 11,3 24,2 18" 25,6 33,1 19,9 13,1 11,5 26,2 20" 25,6 35,1...
- Seite 34 Proline Promag 50W, 53W Messaufnehmer Getrenntausführung DN 300 (12") A0012462 Abmessungen (SI-Einheiten) EN (DIN) / JIS / AS Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Bei Flanschen nach AS sind nur die Nennweiten DN 80, 100 und 150…300 verfügbar.
- Seite 35 Proline Promag 50W, 53W Abmessungen (US-Einheiten) ASME 1" 7,87 11,3 7,95 3,32 4,72 3,70 1½" 7,87 11,3 7,95 3,32 4,72 3,70 2" 7,87 11,3 7,95 3,32 4,72 3,70 3" 7,87 13,2 8,94 4,30 7,10 3,70 4" 9,84 5,08 6,42 5,63...
- Seite 36 Proline Promag 50W, 53W Messaufnehmer Getrenntausführung DN 350 (14") A0003220 Abmessungen (SI-Einheiten) EN (DIN) / AS 683,5 401,5 282,0 735,5 427,5 308,0 735,5 427,5 308,0 785,5 452,5 333,0 836,5 478,0 358,5 940,5 530,0 410,5 1143,5 631,5 512,0 1024 1143,5...
- Seite 37 Proline Promag 50W, 53W Abmessungen (US-Einheiten) ASME / AWWA 14" 21,6 29,1 15,8 11,1 22,2 11,3 15" 23,6 31,1 16,8 12,1 24,2 11,3 16" 23,6 31,1 16,8 12,1 24,2 11,3 18" 25,6 33,1 17,8 13,1 26,2 11,5 20" 25,6 35,1...
- Seite 38 Proline Promag 50W, 53W Erdungsscheiben für Flanschanschlüsse DN £ 300 (12") ³ DN 350 (14") Æ Æ A0003221 Abmessungen (SI-Einheiten) EN (DIN) / JIS / AS 77,5 87,5 87,5 94,5 115,5 131,5 154,5 186,5 206,5 Erdungsscheiben können, außer für DN 300, für alle lieferbaren Flanschnormen/Druckstufen eingesetzt werden.
- Seite 39 Proline Promag 50W, 53W Abmessungen (US-Einheiten) ASME 1" 1,02 2,44 3,05 3,44 1½" 1,61 3,23 3,98 4,06 2" 2,05 3,98 4,55 4,25 3" 3,15 5,16 6,08 5,31 4" 4,09 6,14 7,34 6,02 0,26 6" 6,22 8,54 10,08 7,24 8" 8,11...
-
Seite 40: Gewicht
Proline Promag 50W, 53W Gewicht Gewicht in SI-Einheiten Gewichtsangaben in kg Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Messumformer [mm] [inch] EN (DIN) / ASME / EN (DIN) / ASME / Wandgehäuse AWWA AWWA 1" – – – 1½" 2" 10,6 10,6 –... - Seite 41 Proline Promag 50W, 53W Gewicht in US-Einheiten (nur ASME / AWWA) Gewichtsangaben in lbs Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Messumformer [mm] [inch] ASME /AWWA ASME / AWWA Wandgehäuse 1" 16,1 11,7 1½" 20,7 16,3 2" 23,4 19,0 3" 30,9 26,5 4"...
-
Seite 42: Messrohrspezifikationen
Proline Promag 50W, 53W Messrohrspezifikationen Nennweite Druckstufe Messrohr Innendurchmesser EN (DIN) AS 2129 AS 4087 ASME AWWA Hartgummi Polyurethan [mm] [inch] [bar] [lbs] [mm] [inch] [mm] [inch] 1" PN 40 – – Cl. 150 – 20 K – – 0,94 –... -
Seite 43: Werkstoffe
Proline Promag 50W, 53W Werkstoffe • Gehäuse Messumformer – Kompaktgehäuse: Pulverlackbeschichteter Aluminiumdruckguss – Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss • Gehäuse Messaufnehmer – DN 25…300 (1…12"): Pulverlackbeschichteter Aluminiumdruckguss – DN 350…2000 (14…78"): mit Schutzlackierung • Messrohr – DN 300 (12"): Edelstahl 1.4301 oder 1.4306 (304L);... -
Seite 44: Bedienbarkeit
Proline Promag 50W, 53W Bedienbarkeit Vor-Ort-Bedienung Anzeigeelemente • Flüssigkristall-Anzeige: beleuchtet, zweizeilig (Promag 50) oder vierzeilig (Promag 53) mit je 16 Zeichen • Anzeige individuell konfigurierbar für die Darstellung unterschiedlicher Messwert- und Statusgrö- ßen • Summenzähler – Promag 50: 2 Totalisatoren –... -
Seite 45: Zertifikate Und Zulassungen
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde “Australian Communications and Media Authority (ACMA)”. -
Seite 46: Bestellinformationen
Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, D FOUNDATION™ Fieldbus Eingetragene Marke der Fieldbus Foundation, Austin, USA ® Modbus Eingetragene Marke der Modbus Organisation ® HistoROM™, S-DAT®, T-DAT™, F-CHIP®, FieldCare , Fieldcheck®, FieldXpert™, Applicator® Angemeldete oder eingetragene Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser... - Seite 47 www.addresses.endress.com...
