Montageort
!
Einbaulage
12

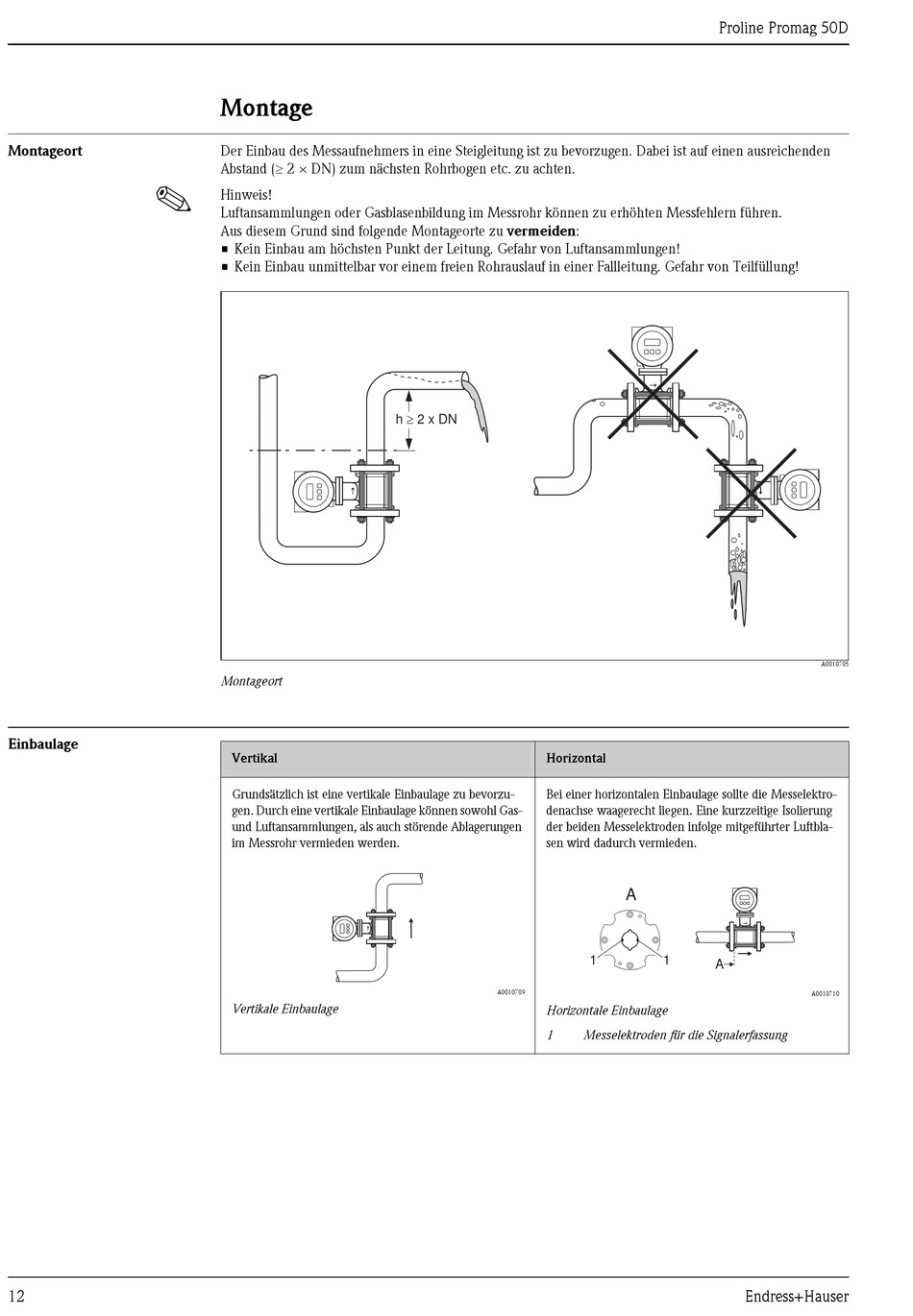

Montage
Der Einbau des Messaufnehmers in eine Steigleitung ist zu bevorzugen. Dabei ist auf einen ausreichenden
Abstand ( 2 × DN) zum nächsten Rohrbogen etc. zu achten.
Hinweis!
Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Aus diesem Grund sind folgende Montageorte zu vermeiden:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. Gefahr von Teilfüllung!
Montageort
Vertikal
Grundsätzlich ist eine vertikale Einbaulage zu bevorzu-
gen. Durch eine vertikale Einbaulage können sowohl Gas-
und Luftansammlungen, als auch störende Ablagerungen
im Messrohr vermieden werden.
Vertikale Einbaulage
³
h
2 x DN
Horizontal
Bei einer horizontalen Einbaulage sollte die Messelektro-
denachse waagerecht liegen. Eine kurzzeitige Isolierung
der beiden Messelektroden infolge mitgeführter Luftbla-
sen wird dadurch vermieden.
A0010709
Horizontale Einbaulage
1
Proline Promag 50D
A
1
1
A
Messelektroden für die Signalerfassung
Endress+Hauser
A0010705
A0010710
