Elektrischer Anschluss
Getrenntausführung

Potenzialausgleich

!
8
c

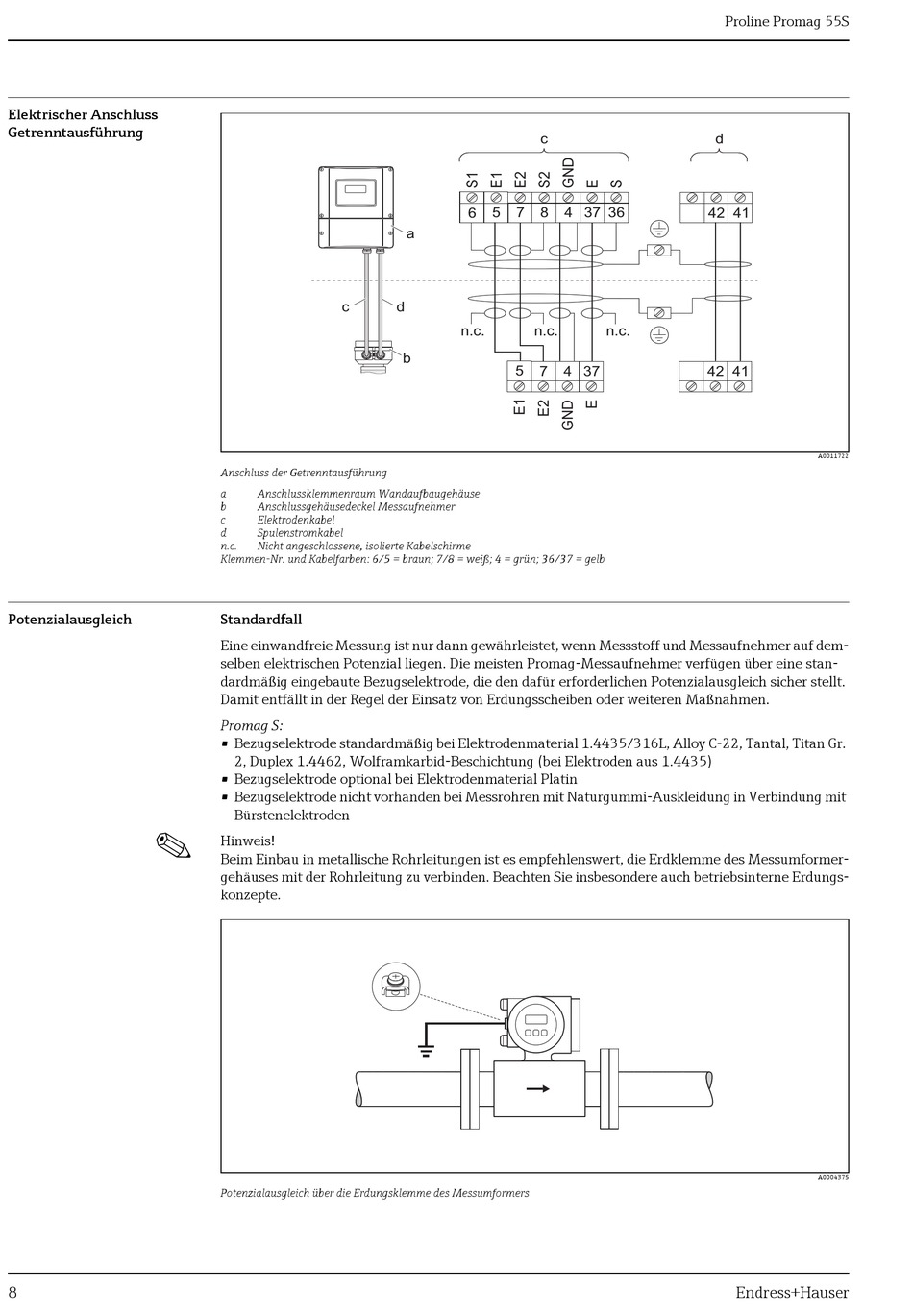

Anschluss der Getrenntausführung
a Anschlussklemmenraum Wandaufbaugehäuse
b Anschlussgehäusedeckel Messaufnehmer
c Elektrodenkabel
d Spulenstromkabel
n.c. Nicht angeschlossene, isolierte Kabelschirme
Klemmen-Nr. und Kabelfarben: 6/5 = braun; 7/8 = weiß; 4 = grün; 36/37 = gelb
Standardfall
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf dem-
selben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine stan-
dardmäßig eingebaute Bezugselektrode, die den dafür erforderlichen Potenzialausgleich sicher stellt.
Damit entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.
Promag S:
• Bezugselektrode standardmäßig bei Elektrodenmaterial 1.4435/316L, Alloy C-22, Tantal, Titan Gr.
2, Duplex 1.4462, Wolframkarbid-Beschichtung (bei Elektroden aus 1.4435)
• Bezugselektrode optional bei Elektrodenmaterial Platin
• Bezugselektrode nicht vorhanden bei Messrohren mit Naturgummi-Auskleidung in Verbindung mit
Bürstenelektroden
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des Messumformer-
gehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere auch betriebsinterne Erdungs-
konzepte.
Potenzialausgleich über die Erdungsklemme des Messumformers
c
6 5 7 8 4 37 36
a
d
n.c. n.c.
b
5 7 4 37
Proline Promag 55S
d
42 41
n.c.
42 41
