Klemmenbelegung
Versorgungsspannung
Leistungssaufnahme
Versorgungsausfall
6

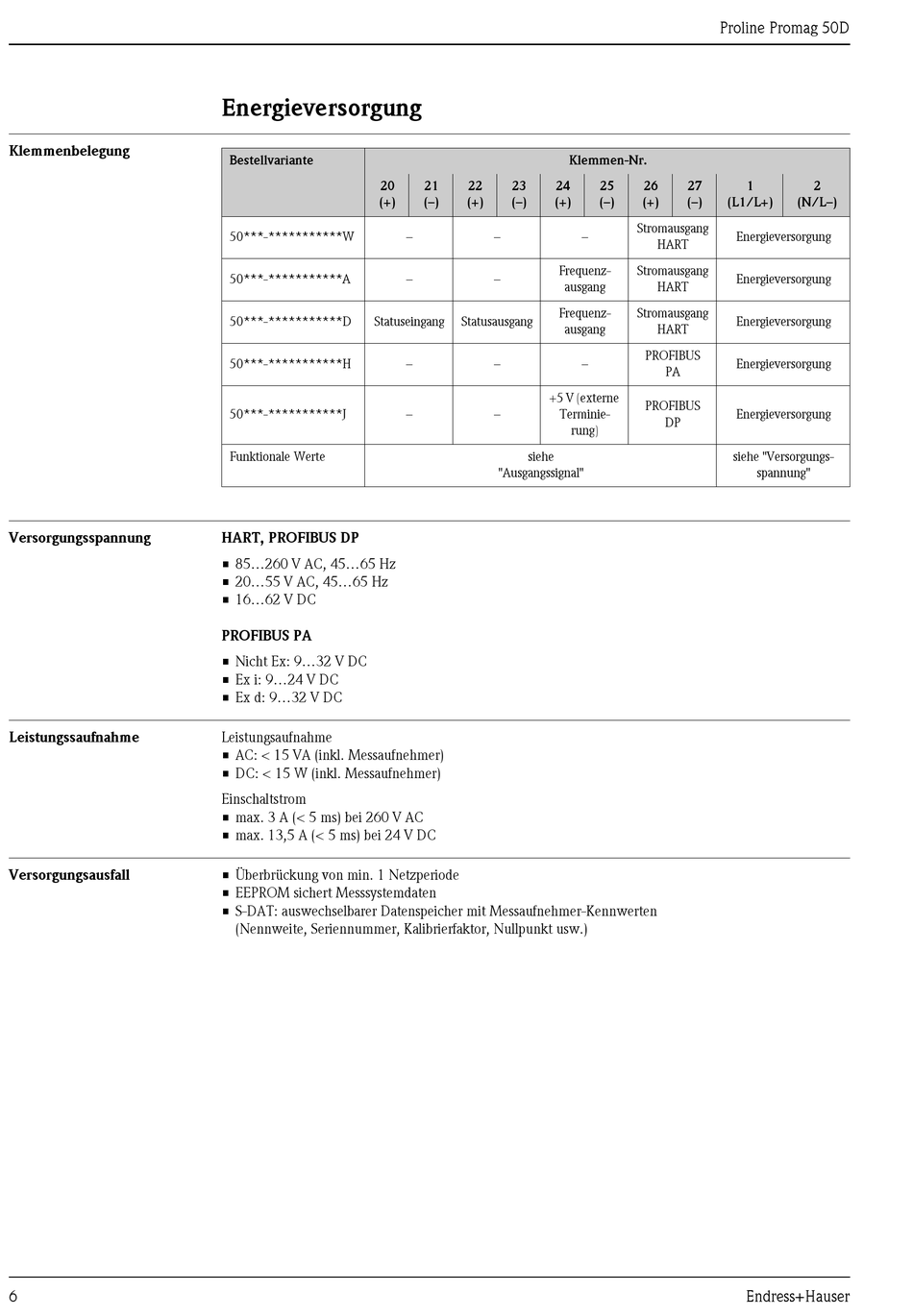

Energieversorgung
Bestellvariante
20
(+)
50***-***********W
50***-***********A
50***-***********D
Statuseingang
50***-***********H
50***-***********J
Funktionale Werte
HART, PROFIBUS DP
• 85...260 V AC, 45...65 Hz
• 20...55 V AC, 45...65 Hz
• 16...62 V DC
PROFIBUS PA
• Nicht Ex: 9...32 V DC
• Ex i: 9...24 V DC
• Ex d: 9...32 V DC
Leistungsaufnahme
• AC: < 15 VA (inkl. Messaufnehmer)
• DC: < 15 W (inkl. Messaufnehmer)
Einschaltstrom
• max. 3 A (< 5 ms) bei 260 V AC
• max. 13,5 A (< 5 ms) bei 24 V DC
• Überbrückung von min. 1 Netzperiode
• EEPROM sichert Messsystemdaten
• S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kennwerten
(Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt usw.)
Klemmen-Nr.
21
22
23
24
(–)
(+)
(–)
(+)
–
–
Frequenz-
–
–
ausgang
Frequenz-
Statusausgang
ausgang
–
–
+5 V (externe
–
–
Terminie-
rung)
siehe
"Ausgangssignal"
Proline Promag 50D
25
26
27
1
(–)
(+)
(–)
(L1/L+)
Stromausgang
–
Energieversorgung
HART
Stromausgang
Energieversorgung
HART
Stromausgang
Energieversorgung
HART
PROFIBUS
–
Energieversorgung
PA
PROFIBUS
Energieversorgung
DP
siehe "Versorgungs-
Endress+Hauser
2
(N/L–)
spannung"
