Proline Promag 50L
Elektrischer Anschluss
Getrenntausführung
Potenzialausgleich
!
Endress+Hauser
c

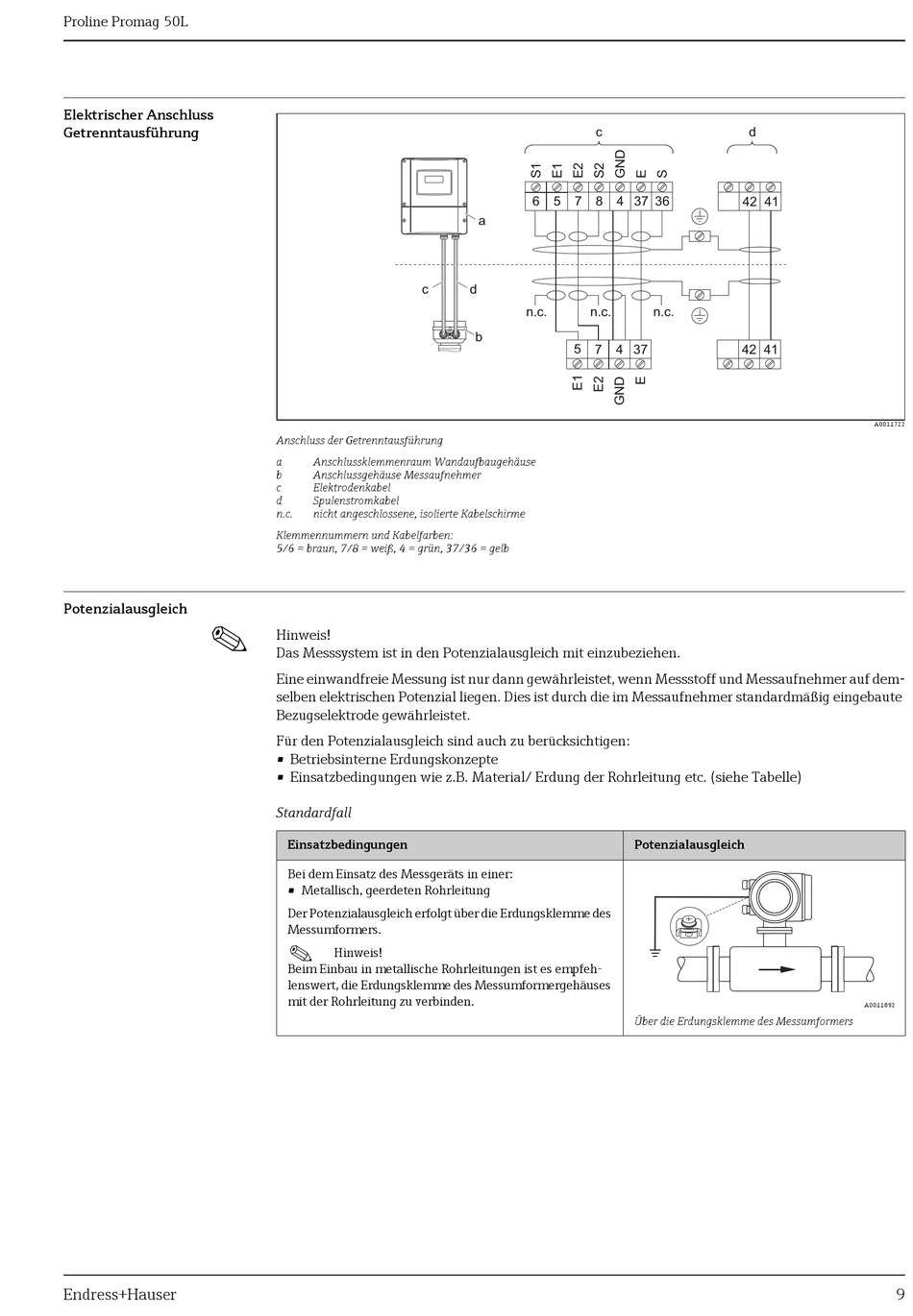

Anschluss der Getrenntausführung
a
Anschlussklemmenraum Wandaufbaugehäuse
b
Anschlussgehäuse Messaufnehmer
c
Elektrodenkabel
d
Spulenstromkabel
n.c.
nicht angeschlossene, isolierte Kabelschirme
Klemmennummern und Kabelfarben:
5/6 = braun, 7/8 = weiß, 4 = grün, 37/36 = gelb
Hinweis!
Das Messsystem ist in den Potenzialausgleich mit einzubeziehen.
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf dem-
selben elektrischen Potenzial liegen. Dies ist durch die im Messaufnehmer standardmäßig eingebaute
Bezugselektrode gewährleistet.
Für den Potenzialausgleich sind auch zu berücksichtigen:
• Betriebsinterne Erdungskonzepte
• Einsatzbedingungen wie z.B. Material/ Erdung der Rohrleitung etc. (siehe Tabelle)
Standardfall
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• Metallisch, geerdeten Rohrleitung
Der Potenzialausgleich erfolgt über die Erdungsklemme des
Messumformers.
!
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfeh-
lenswert, die Erdungsklemme des Messumformergehäuses
mit der Rohrleitung zu verbinden.
c
6
5
7
8
4 37 36
a
d
n.c.
n.c.
b
5
7
4 37
Potenzialausgleich
Über die Erdungsklemme des Messumformers
d
42 41
n.c.
42 41
A0011722
A0011892
9
