Endress+Hauser Proline Promag 53 Betriebsanleitung

Magnetisch-induktives durchfluss-messsystem
Vorschau ausblenden Andere Handbücher für Proline Promag 53:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung

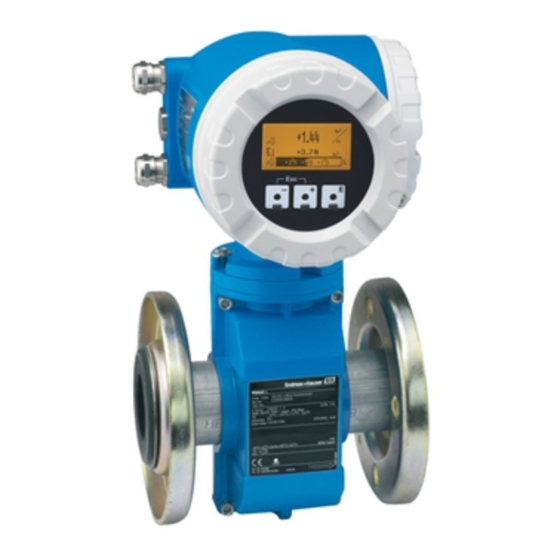

Proline Promag 53
Magnetisch-induktives Durchfluss-Messsystem
6
BA047D/06/de/03.05
50097082
gültig ab Version:
V 2.00.XX (Gerätesoftware)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag 53

Inhaltszusammenfassung für Endress+Hauser Proline Promag 53

  • Seite 1 Betriebsanleitung Proline Promag 53 Magnetisch-induktives Durchfluss-Messsystem BA047D/06/de/03.05 50097082 gültig ab Version: V 2.00.XX (Gerätesoftware)
  • Seite 2 Kurzanleitung Proline Promag 53 Kurzanleitung Mit der folgenden Kurzanleitung können Sie Ihr Messgerät schnell und einfach in Betrieb nehmen: Sicherheitshinweise Seite 7 ▼ Montage Seite 13 ▼ Verdrahtung Seite 47 ▼ Anzeige- und Bedienelemente Seite 61 ▼ Inbetriebnahme mit dem “QUICK SETUP”...
  • Seite 3 Proline Promag 53 “QUICK SETUP” für die schnelle Inbetriebnahme “QUICK SETUP” für die schnelle Inbetriebnahme Hinweis! Weiterführende Informationen zur Durchführung von Quick Setup-Menüs, insbesondere bei Geräten ohne Vor-Ort-Anzeige, finden Sie auf Seite 84 ff. 1002 ENDRESS+HAUSER Setup Quick Setup Inbetriebn.
  • Seite 4 “QUICK SETUP” für die schnelle Inbetriebnahme Proline Promag 53 Hinweis! • Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEBNAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. • Das Quick Setup “Inbetriebnahme” ist durchzuführen bevor eines der nachfolgend beschriebe- nen Quick Setups ausgeführt wird.

  • Seite 5: Inhaltsverzeichnis

    Proline Promag 53 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Bedienung ......... . .
  • Seite 6 Inhaltsverzeichnis Proline Promag 53 Ein-/Ausbau von Elektronikplatinen ..115 Austausch der Gerätesicherung ....119 Austausch von Wechselmesselektroden ..120 9.10 Software-Historie .

  • Seite 7: Sicherheitshinweise

    • Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und ein- gewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Materialbeständigkeit messstoffberührender Teile abzuklären.

  • Seite 8: Rücksendung

    Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular “Erklärung zur Kontami- nation” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportie- ren, zu prüfen oder zu reparieren.

  • Seite 9: Identifizierung

    Proline Promag 53 2 Identifizierung Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem “Promag 53” besteht aus folgenden Teilen: • Messumformer Promag 53 • Messaufnehmer Promag W, Promag P oder Promag H Bei der Kompaktausführung bilden Messumformer und Messaufnehmer eine mechanische Einheit, bei der Getrenntausführung werden diese räumlich getrennt voneinander montiert.

  • Seite 10: Typenschild Messaufnehmer

    2 Identifizierung Proline Promag 53 2.1.2 Typenschild Messaufnehmer PROMAG P XXP1H-XXXXXXXXXXXX Order Code: 12345678901 Ser.No.: ABCDEFGHJKLMNPQRST TAG No.: 0.5328/ 5 - K-factor: DN100 DIN EN PN16 PFA / 1.4435 Materials: 150°C/300°F TMmax.: EPD/MSÜ, R/B -20°C (-4°F)<Tamb<+60°C (+140°F) NEMA/Type4X Pat. US 4,382,387 4,704,908 5,540,103 F06-xxxxxxxx-18-05-xx-xx-000 Abb.

  • Seite 11: Typenschild Anschlüsse

    Mess-, Steuer-, Regel- und Laborgeräte” sowie die EMV-Anforderungen gemäß EN 61326/A1. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun- gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Endress+Hauser...

  • Seite 12: Registrierte Warenzeichen

    HART Registriertes Warenzeichen der HART Communication Foundation, Austin, USA ® ® ® ® HistoROM™, S-DAT , T-DAT , F-CHIP , ToF Tool - Fieldtool Package, ® ® Fieldcheck , Applicator Registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser...

  • Seite 13: Montage

    Proline Promag 53 3 Montage Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme • Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. • Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.1.2 Transport Beachten Sie beim Auspacken bzw. beim Transport zur Messstelle folgende Hinweise: •...

  • Seite 14: Lagerung

    3 Montage Proline Promag 53 Transport Flanschgeräte (DN ≥ 350): Verwenden Sie ausschließlich die am Flansch angebrachten Metallhalterungen für den Transport, das Anheben oder das Einsetzen des Messaufnehmers in die Rohrleitung. " Achtung! Der Messaufnehmer darf nicht mit einem Gabelstapler am Mantelblech angehoben werden! Das Mantelblech wird sonst eingedrückt und die innenliegenden Magnetspulen beschädigt.

  • Seite 15: Einbaubedingungen

    Proline Promag 53 3 Montage Einbaubedingungen 3.2.1 Einbaumaße Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in der separaten Dokumentation “Technische Information”. 3.2.2 Einbauort Eine richtige Messung ist nur bei gefüllter Rohrleitung möglich. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: •...
  • Seite 16 3 Montage Proline Promag 53 Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (s. Seite 93) bietet zusätzliche Sicherheit, um leere oder teilge- füllte Rohrleitungen zu erkennen. " Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.

  • Seite 17: Einbaulage

    Proline Promag 53 3 Montage 3.2.3 Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen: • Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im Messrohr, z.B.

  • Seite 18: Ein- Und Auslaufstrecken

    3 Montage Proline Promag 53 Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern usw., zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten: • Einlaufstrecke ≥ 5 x DN • Auslaufstrecke ≥ 2 x DN F06-5xxxxxxx-11-00-00-xx-005 Abb.

  • Seite 19: Fundamente, Abstützungen

    Proline Promag 53 3 Montage 3.2.5 Fundamente, Abstützungen Bei Nennweiten DN ≥ 350 ist der Messaufnehmer auf ein ausreichend tragfähiges Fundament zu stellen. " Achtung! Beschädigungsgefahr! Stützen Sie den Messaufnehmer nicht am Mantelblech ab. Das Mantelblech wird sonst eingedrückt und die innen liegenden Magnetspulen beschädigt.

  • Seite 20: Anpassungsstücke

    3 Montage Proline Promag 53 3.2.6 Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit.

  • Seite 21: Durchflusskennwerte Promag W (Si-Einheiten)

    Proline Promag 53 3 Montage Promag W Durchflusskennwerte Promag W (SI-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge [mm] [inch] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1"...

  • Seite 22: Durchflusskennwerte Promag W (Us-Einheiten)

    3 Montage Proline Promag 53 Durchflusskennwerte Promag W (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge [mm] [inch] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1" 2,5...80 gal/min...

  • Seite 23: Durchflusskennwerte Promag P (Si-Einheiten)

    Proline Promag 53 3 Montage Promag P Durchflusskennwerte Promag P (SI-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge [mm] [inch] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1/2"...

  • Seite 24: Durchflusskennwerte Promag P (Us-Einheiten)

    3 Montage Proline Promag 53 Durchflusskennwerte Promag P (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge [inch] [mm] (v ~ 0,3 bzw. ~ 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1/2" 1,0...27 gal/min...

  • Seite 25: Durchflusskennwerte Promag H (Us-Einheiten)

    Proline Promag 53 3 Montage Durchflusskennwerte Promag H (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge [inch] [mm] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1/12" 0,015...0,5 gal/min...

  • Seite 26: Einbau

    3 Montage Proline Promag 53 Einbau 3.3.1 Einbau Messaufnehmer Promag W Hinweis! Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müssen bauseits bereit gestellt werden. Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert: • Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente auf Seite 28 ff.
  • Seite 27 Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdenten Rohr- leitungen (s. Seite 56 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser als separates Zubehörteil bestellt werden (s. Seite 101). " Achtung! •...
  • Seite 28 3 Montage Proline Promag 53 Schrauben-Anziehdrehmomente (Promag W) Beachten Sie folgende Punkte: • Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde. • Die Schrauben sind gleichmäßig über Kreuz anzuziehen. • Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
  • Seite 29 Proline Promag 53 3 Montage Promag W EN (DIN) Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] [bar] Hartgummi Polyurethan PN 25 20 x M 33 PN 10 20 x M 27 600 * PN 16 20 x M 33 PN 25...
  • Seite 30 3 Montage Proline Promag 53 Promag W AWWA Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] [inch] Hartgummi Polyurethan 28" Class D 28 x 1 1/4" 30" Class D 28 x 1 1/4 32" Class D 28 x 1 1/2" 36"...
  • Seite 31 Proline Promag 53 3 Montage Promag W Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] Hartgummi Polyurethan − 4 x M 16 − 4 x M 16 − 4 x M 16 − 4 x M 16 − 4 x M 16 −...
  • Seite 32 3 Montage Proline Promag 53 Promag W AS 4087 Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] Hartgummi Cl.14 4 x M 16 100* Cl.14 8 x M 16 Cl.14 8 x M 20 Cl.14 8 x M 20 Cl.14 8 x M 20 Cl.14...

  • Seite 33: Einbau Messaufnehmer Promag P

    Proline Promag 53 3 Montage 3.3.2 Einbau Messaufnehmer Promag P " Achtung! • Die auf beide Messaufnehmerflansche montierten Scheiben schützen das über die Flansche gebördelte PTFE-Material gegen eine Rückverformung. Diese Schutzscheiben dürfen deshalb erst unmittelbar vor der Montage des Messaufnehmers entfernt werden.
  • Seite 34 Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdenten Rohrleitungen (s. Seite 56 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser als separates Zubehörteil bestellt werden (s. Seite 101). " Achtung! • Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge! Alle Abmessungen finden Sie in der separaten Dokumentation “Technische Information”.
  • Seite 35 Proline Promag 53 3 Montage Einbau der Hochtemperaturausführung (mit PFA-Auskleidung) Die Hochtemperaturausführung besitzt eine Gehäusestütze für die thermische Trennung von Messaufnehmer und Messumformer. Diese Ausführung kommt immer dort zum Einsatz, wo gleichzeitig hohe Messstoff- und Umgebungstemperaturen auftreten. Bei Messstofftemperaturen über +150 °C ist die Hochtemperaturausführung zwingend erforderlich! Hinweis! Angaben über zulässige Temperaturbereiche →...
  • Seite 36 3 Montage Proline Promag 53 Schrauben-Anziehdrehmomente (Promag P) Beachten Sie folgende Punkte: • Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde. • Die Schrauben sind gleichmäßig über Kreuz anzuziehen. • Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
  • Seite 37 Proline Promag 53 3 Montage Promag P EN (DIN) Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] [bar] PTFE − PN 16 20 x M 30 − PN 25 20 x M 33 − PN 10 20 x M 27 −...
  • Seite 38 3 Montage Proline Promag 53 Promag P Schrauben Max. Anziehdrehmoment [Nm] Nennweite Druckstufe [mm] PTFE 4 x M 12 – − 4 x M 12 − 4 x M 16 − 4 x M 16 − 4 x M 16 −...

  • Seite 39: Einbau Messaufnehmer Promag H

    • Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen aus Kunst- stoff ist eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmontageset kann bei Endress+Hauser als Zubehörteil separat bestellt werden (s. Seite 138). DN 2...25 DN 40...100 F06-xxHxxxxx-17-05-xx-xx-000 Abb.

  • Seite 40: Einsatz Und Montage Von Erdungsringen (Dn 2

    Erdungsringe dürfen diese Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden (s. Seite 101). Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind.
  • Seite 41 über den Messaufnehmer oder Messumformer erfolgt. Messaufnehmer Promag H mit einigen Schweißpunkten in der Rohrleitung befestigen. Eine dazu geeignete Einschweißhilfe kann bei Endress+Hauser als Zubehörteil separat bestellt werden (s. Seite 101). Schrauben am Prozessanschlussflansch lösen. Danach Messaufnehmer inkl. Dichtung aus der Rohrleitung entfernen.

  • Seite 42: Messumformergehäuse Drehen

    3 Montage Proline Promag 53 3.3.4 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Warnung! Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation dargestellt.

  • Seite 43: Vor-Ort-Anzeige Drehen

    Proline Promag 53 3 Montage 3.3.5 Vor-Ort-Anzeige drehen Elektronikraumdeckel abschrauben. Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der Elektronik- raumabdeckplatte herausziehen. Anzeige in die gewünschte Lage drehen (max. 4 x 45° in jede Richtung) und wieder auf die Elektronikraumabdeckplatte einsetzen.

  • Seite 44: Montage Wandaufbaugehäuse

    3 Montage Proline Promag 53 3.3.6 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Schalttafeleinbau (mit separatem Montageset, Zubehör → Seite 101) • Rohrmontage (mit separatem Montageset, Zubehör → Seite 101) " Achtung! • Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich (−20...+60 °C), (optional −40...+60 °C) nicht überschritten wird.
  • Seite 45 Proline Promag 53 3 Montage Schalttafeleinbau Einbauöffnung in der Schalttafel vorbereiten (Abb. 29). Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen. Eine weitere Abstützung ist nicht notwendig.

  • Seite 46: Einbaukontrolle

    3 Montage Proline Promag 53 Einbaukontrolle Führen Sie nach dem Einbau des Messgerätes in die Rohrleitung folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise − Ist das Messgerät beschädigt (Sichtkontrolle)? Entspricht das Messgerät den Messstellenspezifikationen, wie Prozess- s. Seite 125 ff.

  • Seite 47: Verdrahtung

    • Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. • Beim Einsatz von Getrenntausführungen dürfen nur Messaufnehmer und Messumformer mit derselben Fabrikationsnummer miteinander verbunden werden.
  • Seite 48 4 Verdrahtung Proline Promag 53 Spulenkreis Elektrodenkreis Rohr MSÜ Messsignal S1 E1 E2 S2 GND E S n.c. n.c. n.c. E1 E2 GND E F06-5xFxxxxx-04-xx-xx-de-000 Abb. 31: Anschluss der Getrenntausführung Promag W/P a = Anschlussklemmenraum Wandaufbaugehäuse, b = Anschlussgehäusedeckel Messaufnehmer, c = Signalkabel, d = Spulenstromkabel, n.c.
  • Seite 49 Proline Promag 53 4 Verdrahtung Kabelkonfektionierung bei der Getrenntausführung Promag W / Promag P Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A). Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B). " Achtung! Beachten Sie bei der Konfektionierung unbedingt folgende Punkte: →...
  • Seite 50 4 Verdrahtung Proline Promag 53 Kabelkonfektionierung bei der Getrenntausführung Promag H Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A). Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B). " Achtung! Beachten Sie bei der Konfektionierung unbedingt folgende Punkte: →...

  • Seite 51: Kabelspezifikationen

    1 = Ader, 2 = Aderisolation, 3 = Aderschirm, 4 = Adermantel, 5 = Aderverstärkung, 6 = Kabelschirm, 7 = Außenmantel Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen: • Erdverlegung von Kabeln •...

  • Seite 52: Anschluss Der Messeinheit

    4 Verdrahtung Proline Promag 53 Anschluss der Messeinheit 4.2.1 Messumformer Warnung! • Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen. • Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfs- energie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
  • Seite 53 Proline Promag 53 4 Verdrahtung – 27 + 26 – 25 + 24 – 23 + 22 – 21 + 20 N (L-) L1 (L+) F06-xxxxxxxx-04-06-xx-xx-006 Abb. 35: Anschließen des Messumformers (Edelstahl-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC Klemme Nr.

  • Seite 54: Anschlussklemmenbelegung

    4 Verdrahtung Proline Promag 53 4.2.2 Anschlussklemmenbelegung Klemmen-Nr. (Ein-/Ausgänge) Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Nicht umrüstbare Kommunikationsplatinen (feste Belegung) Stromausgang − − 53***-***********A Frequenzausgang...

  • Seite 55: Anschluss Hart

    Proline Promag 53 4 Verdrahtung 4.2.3 Anschluss HART Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung: • Direkter Anschluss an den Messumformer über Anschlussklemmen 26(+) / 27(–) • Anschluss über den 4...20-mA-Stromkreis Hinweis! • Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.

  • Seite 56: Potenzialausgleich

    4 Verdrahtung Proline Promag 53 Potenzialausgleich 4.3.1 Standardfall Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufnehmer verfügen über eine standardmäßig eingebaute Bezugselektrode, welche die dafür erforderliche Verbindung sicher stellt.

  • Seite 57: Sonderfälle

    Achtung! Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte. Hinweis! Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei Endress+Hauser als Zubehörteil separat bestellt werden (s. Seite 101): • DN ≤ 300: Das Erdungskabel wird mit den Flanschschrauben direkt auf die leitfähige Flansch- beschichtung montiert.
  • Seite 58 4 Verdrahtung Proline Promag 53 Kunststoff- oder isolierend ausgekleidete Rohrleitungen Im Normalfall erfolgt der Potenzialausgleich über die Bezugselektroden im Messrohr. In Ausnah- mefällen ist es jedoch möglich, dass aufgrund des Erdungskonzeptes einer Anlage große Ausgleichs- ströme über die Bezugselektroden fließen. Dies kann zur Zerstörung des Messaufnehmers führen, z.B.

  • Seite 59: Schutzart

    Proline Promag 53 4 Verdrahtung Schutzart Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten, müssen folgende Punkte zwin- gend beachtet werden: • Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.

  • Seite 60: Anschlusskontrolle

    4 Verdrahtung Proline Promag 53 Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontollen durch: Gerätezustand und -spezifikationen Hinweise − Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 85...260 V AC (45...65 Hz)

  • Seite 61: Bedienung

    Proline Promag 53 5 Bedienung Bedienung Anzeige- und Bedienelemente Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr Gerät über das “Quick Setup” bzw. die Funktionsmatrix konfigurieren. Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss- richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden.

  • Seite 62: Anzeigedarstellung (Betriebsmodus)

    5 Bedienung Proline Promag 53 Anzeigedarstellung (Betriebsmodus) Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchflussrichtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen anzupassen (→...

  • Seite 63: Anzeigesymbole

    Proline Promag 53 5 Bedienung Anzeigesymbole Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen. Symbol Bedeutung Symbol Bedeutung Systemfehler Prozessfehler Störmeldung (mit Auswirkung auf die Hinweismeldung (ohne Auswirkungen Ausgänge)
  • Seite 64 5 Bedienung Proline Promag 53 Abfüllprozesse über die Vor-Ort-Anzeige steuern Abfüllprozesse können bei Messgeräten mit entsprechender Software direkt über die Vor-Ort- Anzeige durchgeführt werden. Damit ist Promag 53 vollumfänglich als “Batchcontroller” im Feld einsetzbar. Vorgehensweise: Konfigurieren Sie über das Quick Setup-Menü “Abfüllen” (s. Seite 89), oder über die Funktionsmatrix, alle benötigten Abfüllfunktionen sowie die Belegung der untersten Anzeige-...

  • Seite 65: Kurzanleitung Zur Funktionsmatrix

    Proline Promag 53 5 Bedienung Kurzanleitung zur Funktionsmatrix Hinweis! • Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 66. • Funktionsbeschreibungen → Handbuch “Beschreibung Gerätefunktionen” HOME-Position → F → Einstieg in die Funktionsmatrix Block auswählen (z.B. AUSGÄNGE) Gruppe auswählen (z.B. STROMAUSGANG 1) Funktionsgruppe auswählen (z.B.

  • Seite 66: Allgemeine Hinweise

    Anzeige automatisch eine Aufforderung zur Code-Eingabe. • Wird als Kundencode “0” eingegeben, so ist die Programmierung immer freigegeben! • Falls Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre Endress+Hauser- Serviceorganisation weiterhelfen. "...

  • Seite 67: Fehlermeldungen

    Proline Promag 53 5 Bedienung Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird nur derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten: •...

  • Seite 68: Kommunikation

    5 Bedienung Proline Promag 53 Bestätigen von Fehlermeldungen Aus Gründen der Anlage- und Prozesssicherheit kann das Messgerät so konfiguriert werden, dass angezeigte Störmeldungen ($) nicht nur behoben, sondern vor Ort durch Betätigen von F auch bestätigt werden müssen. Erst dann verschwinden Fehlermeldungen wieder von der Anzeige! Das Ein- oder Ausschalten dieser Option erfolgt über die Funktion “QUITTIERUNG STÖR-...

  • Seite 69: Bedienmöglichkeiten

    • Steuerung des Test- und Simulationsgerätes “Fieldcheck” Fieldcare Fieldcare ist Endress+Hauser’s FDT basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustandinfor- mationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der Geräte.

  • Seite 70: Aktuelle Gerätebeschreibungsdateien

    5 Bedienung Proline Promag 53 5.4.2 Aktuelle Gerätebeschreibungsdateien In folgender Tabelle wird die passende Gerätebeschreibungsdatei, für das jeweilige Bedientool, sowie die Bezugsquelle ersichtlich. HART-Protokoll: → Funktion "Gerätesoftware" Gültig für Software: 2.00.XX Gerätedaten HART → Funktion "Hersteller ID" Hersteller ID: (ENDRESS+HAUSER) →...

  • Seite 71: Gerätevariablen Und Prozessgrößen

    Proline Promag 53 5 Bedienung 5.4.3 Gerätevariablen und Prozessgrößen Gerätevariablen: Folgende Gerätevariablen sind über das HART-Protokoll verfügbar: Kennung (dezimal) Gerätevariable OFF (nicht belegt) Volumenfluss Massefluss Füllmenge aufwärts Füllmenge abwärts Summenzähler 1 Summenzähler 2 Summenzähler 3 Prozessgrößen: Die Prozessgrößen sind werkseitig folgenden Gerätevariablen zugeordnet: •...

  • Seite 72: Universelle / Allgemeine Hart-Kommandos

    5 Bedienung Proline Promag 53 5.4.4 Universelle / Allgemeine HART-Kommandos Die folgende Tabelle enthält alle von Promag 53 unterstützten universellen und allgemeinen Kommandos. Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Universelle Kommandos (“Universal Commands”) Eindeutige Geräteidentifizierung...
  • Seite 73 Proline Promag 53 5 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Primäre Prozessgröße als Strom in keine Als Antwort folgen 24 Byte: mA und vier (über Kommando 51 – Byte 0-3: Strom der primären Prozessgröße in mA vordefinierte) dynamische –...
  • Seite 74 5 Bedienung Proline Promag 53 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Messtellenbezeichnug (TAG), keine – Byte 0-5: Messstellenbezeichnung (TAG) Beschreibung (TAG-Description) – Byte 6-17: Beschreibung (TAG-Description) und Datum lesen – Byte 18-20: Datum...
  • Seite 75 Proline Promag 53 5 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Allgemeine Kommandos (“Common Practice Commands”) Dämpfungskonstante für primäre Byte 0-3: Dämpfungskonstante der primären Prozess- Zeigt die aktuelle Dämpfungskonstante im Gerät an: Prozessgröße schreiben...
  • Seite 76 5 Bedienung Proline Promag 53 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Zuordnung der Gerätevariablen keine Anzeige der aktuellen Variablenbelegung der Prozess- zu den vier Prozessgrößen lesen größen: Zugriff = Lesen – Byte 0: Gerätevariablen-Kennung zu primärer Prozessgröße...

  • Seite 77: Gerätestatus / Fehlermeldungen

    Proline Promag 53 5 Bedienung 5.4.5 Gerätestatus / Fehlermeldungen Über Kommando “48” kann der erweiterte Gerätestatus, in diesem Falle aktuelle Fehlermeldungen, ausgelesen werden. Das Kommando liefert Informationen, die bitweise codiert sind (siehe nach- folgende Tabelle). Hinweis! Ausführliche Erläuterungen der Gerätestatus- bzw. Fehlermeldungen und deren Behebung finden Sie auf Seite 106 ff.!
  • Seite 78 5 Bedienung Proline Promag 53 Kurzbeschreibung des Fehlers ( → Seite 106 ff.) Byte-Bit Fehler-Nr. nicht belegt – T-DAT: Upload von Daten fehlgeschlagen T-DAT: Download von Daten fehlgeschlagen nicht belegt – nicht belegt – nicht belegt – Interner Kommunikationsfehler auf dem Messverstärker Kein Datenempfang zwischen Messverstärker und I/O-Platine...
  • Seite 79 Proline Promag 53 5 Bedienung Kurzbeschreibung des Fehlers ( → Seite 106 ff.) Byte-Bit Fehler-Nr. Frequenzausgang: Der aktuelle Durchfluss liegt außerhalb des eingestellten Bereichs. Impulsausgang: Die Impulsausgangsfrequenz liegt außerhalb des eingestellten Bereichs. nicht belegt – nicht belegt – nicht belegt –...
  • Seite 80 5 Bedienung Proline Promag 53 Kurzbeschreibung des Fehlers ( → Seite 106 ff.) Byte-Bit Fehler-Nr. 12-0 Vordefinierter Abfüllmengenpunkt wurde überschritten. Ende des Abfüllvorganges unmittelbar bevorstehend. 12-1 Aktuelle Abklingzeit hat Grenzwert überschritten. 12-2 Elektrisches Potenzial Elektrode 1 hat Grenzwert überschritten. 12-3 Elektrisches Potenzial Elektrode 2 hat Grenzwert überschritten.
  • Seite 81 Proline Promag 53 5 Bedienung Kurzbeschreibung des Fehlers ( → Seite 106 ff.) Byte-Bit Fehler-Nr. 16-1 Simulation Impulsausgang aktiv 16-2 Simulation Impulsausgang aktiv 16-3 Simulation Statusausgang aktiv 16-4 Simulation Statusausgang aktiv 16-5 Simulation Statusausgang aktiv 16-6 Simulation Statusausgang aktiv 16-7...

  • Seite 82: Hart-Schreibschutz Ein-/Ausschalten

    5 Bedienung Proline Promag 53 5.4.6 HART-Schreibschutz ein-/ausschalten Der HART-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschaltet werden. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.

  • Seite 83: Inbetriebnahme

    Proline Promag 53 6 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste “Einbaukontrolle” → Seite 46 • Checkliste “Anschlusskontrolle” → Seite 60 6.1.1 Einschalten des Messgerätes Falls Sie die Anschlusskontrollen (s.

  • Seite 84: Applikationsspezifische Inbetriebnahme

    6 Inbetriebnahme Proline Promag 53 Applikationsspezifische Inbetriebnahme Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das Konfigurationsprogramm, z. B. ToF Tool - Fieldtool Package zu konfigurieren. Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über das Quick Setup-Menü “Inbetriebnahme”...

  • Seite 85: Quick Setup "Inbetriebnahme

    Proline Promag 53 6 Inbetriebnahme 6.2.2 Quick Setup “Inbetriebnahme” Mit Hilfe des Quick Setups “Inbetriebnahme” werden Sie systematisch durch alle wichtigen Geräte- funktionen geführt, die für den standardmäßigen Messbetrieb einzustellen und zu konfigurieren sind. ENDRESS+HAUSER Setup 1002 Quick Setup Inbetriebn.

  • Seite 86: Quick Setup "Pulsierender Durchfluss

    6 Inbetriebnahme Proline Promag 53 6.2.3 Quick Setup “Pulsierender Durchfluss” Beim Einsatz von Pumpentypen die bauartbedingt pulsierend fördern, wie Kolben-, Schlauch-, Exzenterpumpen, usw., entsteht ein zeitlich stark schwankender Durchfluss (Abb. 51). Auch können bei diesen Pumpentypen negative Durchflüsse aufgrund des Schließvolumens oder Undich- tigkeiten von Ventilen auftreten.
  • Seite 87 Proline Promag 53 6 Inbetriebnahme Stark pulsierende Durchflüsse Durch die gezielte Einstellung verschiedener Gerätefunktionen über das Quick Setup “Pulsierende Durchflüsse”, können Durchflussschwankungen über den gesamten Durchflussbereich kompen- siert und pulsierende Flüssigkeitsströme korrekt erfasst werden. Die Durchführung des Quick Setup-Menüs ist ausführlich auf Seite 87 beschrieben.
  • Seite 88 6 Inbetriebnahme Proline Promag 53 Quick Setup “Pulsierender Durchfluss” → → HOME-Position MESSGRÖSSE (A) → → MESSGRÖSSE QUICK SETUP (B) → N → QUICK SETUP QS-PULSIERENDER DURCHFLUSS (1003) Auszuwählende Einstellung ( O S ) Funktions-Nr. Funktionsname (Zur nächsten Funktion mit F )

  • Seite 89: Quick Setup "Abfüllen" (Batching)

    “Inbetriebnahme” (s. Seite 85) auszuführen. • Diese Funktion ist nur dann verfügbar, wenn im Messgerät die Zusatzsoftware “Batching” instal- liert ist (Bestelloption). Diese Software kann auch nachträglich bei Endress+Hauser als Zubehör bestellt werden (s. Seite 101). • Detaillierte Angaben zu den Abfüllunktionen finden Sie im separaten Handbuch “Beschreibung Gerätefunktionen”.
  • Seite 90 6 Inbetriebnahme Proline Promag 53 XXX.XXX.XX Quick Setup HOME-POSITION 1005 Setup Abfüllen Einschaltpunkt 6402 Schleichmenge Durchfluss- 6603 dämpfung Druckstoss- 6404 unterdrückung 7200 Füllauswahl 7201 Füllname 7203 Füllmenge Fixe 7204 Korrekturmenge Auswahl Relais 1 Relais 2 Ausgang? Zuordnung 4700 Relaisausgang 4780 Klemmen-Nr.
  • Seite 91 Proline Promag 53 6 Inbetriebnahme Quick Setup “Abfüllen” (Batching) → → HOME-Position MESSGRÖSSE (A) → → MESSGRÖSSE QUICK SETUP (B) → N → QUICK SETUP QUICK SETUP ABFÜLLEN (1005) Auszuwählende Einstellung ( O S ) Funktions-Nr. Funktionsname (Zur nächsten Funktion mit F ) 1005 QUICK SETUP ABFÜLLEN...

  • Seite 92: Datensicherung Mit "T-Dat Verwalten

    6 Inbetriebnahme Proline Promag 53 6.2.5 Datensicherung mit “T-DAT VERWALTEN” Mit Hilfe der Funktion “T-DAT VERWALTEN” ist es möglich alle Einstellungen und Parameter des Geräts auf dem T-DAT Datenspeicher abzuspeichern. XXX.XXX.XX QUICK SETUP HOME-POSITION 1009 T-DAT VERWALTEN LADEN SICHERN ABBRECHEN...

  • Seite 93: Leer-/Vollrohrabgleich

    Proline Promag 53 6 Inbetriebnahme 6.2.6 Leer-/Vollrohrabgleich Nur ein vollständig gefülltes Messrohr gewährleistet eine korrekte Messung des Durchflusses. Mit der Leerrohrdetektion kann dieser Zustand permanent überwacht werden. • MSÜ (engl. EPD) = Messstoffüberwachung (Leerrohrdetektion mittels MSÜ-Elektrode) • OED = Offene Elektroden-Detektion (Leerrohrdetektion mittels Messelektroden, falls Mess- aufnehmer keine MSÜ-Elektrode besitzt oder die Einbaulage für den Einsatz der MSÜ...

  • Seite 94: Stromausgang: Aktiv/Passiv

    6 Inbetriebnahme Proline Promag 53 6.2.7 Stromausgang: aktiv/passiv Die Konfiguration der Stromausgänge als “aktiv” oder “passiv” erfolgt über verschiedene Steck- brücken auf der I/O-Platine bzw. dem Strom-Submodul. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
  • Seite 95 Proline Promag 53 6 Inbetriebnahme A0001044 Abb. 56: Stromausgang konfigurieren auf der nicht umrüstbaren I/O-Platine Aktiver Stromausgang (Werkeinstellung) Passiver Stromausgang Endress+Hauser...

  • Seite 96: Stromeingang: Aktiv/Passiv

    6 Inbetriebnahme Proline Promag 53 6.2.8 Stromeingang: aktiv/passiv Die Konfiguration des Stromeinganges als “aktiv” oder “passiv” erfolgt über verschiedene Steck- brücken auf dem Stromeingang-Submodul. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.

  • Seite 97: Relaiskontakte: Öffner/Schließer

    Proline Promag 53 6 Inbetriebnahme 6.2.9 Relaiskontakte: Öffner/Schließer Mit zwei Steckbrücken auf der I/O-Platine bzw. dem steckbaren Submodul kann der Relaiskontakt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion “ISTZUSTAND RELAIS- AUSGANG” (Nr. 4740) ist diese Konfiguration jederzeit abrufbar.

  • Seite 98: Datenspeicher (Historom)

    Proline Promag 53 Datenspeicher (HistoROM) Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher- modulen, auf denen Prozess- und Messgerätedaten abgelegt sind. Durch das Umstecken solcher Module lassen sich u. a. Gerätekonfigurationen auf andere Messgeräte duplizieren, um nur ein Bei- spiel zu nennen.

  • Seite 99: Wartung

    Proline Promag 53 7 Wartung Wartung Für das Durchfluss-Messsystem Promag 53 sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. Außenreinigung Bei der Außenreinigung von Messgeräten ist darauf zu achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und die Dichtungen nicht angreift. Dichtungen Die Dichtungen des Messaufnehmers Promag H sollten periodisch ausgetauscht werden, insbeson- dere bei der Verwendung von Formdichtungen (aseptische Ausführung)! Die Zeitspanne zwischen...
  • Seite 100 7 Wartung Proline Promag 53 Endress+Hauser...

  • Seite 101: Zubehör

    Proline Promag 53 8 Zubehör Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestell- code erhalten Sie von Ihrer Endress+Hauser-Serviceorganisation. Gerätespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code − Messumformer Messumformer für den Austausch oder für die...

  • Seite 102: Messprinzipspezifisches Zubehör

    8 Zubehör Proline Promag 53 Messprinzipspezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code − Montageset für Montageset für Wandaufbaugehäuse (Getrenntaus- DK5WM Messumformer Promag 53 führung). Geeignet für: – Wandmontage – Rohrmontage – Schalttafeleinbau Montageset für Aluminium-Feldgehäuse. Geeignet für Rohrmontage − Kabel für Spulen- und Signalkabel in verschiedenen Längen.

  • Seite 103: Kommunikationsspezifisches Zubehör

    Proline Promag 53 8 Zubehör Kommunikationsspezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code − Handbediengerät HART Handbediengerät für die Fernparametrierung und DXR375 * * * * Communicator DXR 375 Messwertabfrage über den Stromausgang HART (4...20 mA). Weitere Informationen erhalten Sie von Ihrer zuständigen Endress+Hauser-Vertretung.
  • Seite 104 8 Zubehör Proline Promag 53 Endress+Hauser...

  • Seite 105: Störungsbehebung

    Proline Promag 53 9 Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.

  • Seite 106: Systemfehlermeldungen

    9 Störungsbehebung Proline Promag 53 Systemfehlermeldungen Schwerwiegende Systemfehler werden vom Messgerät immer als “Störmeldung” erkannt und durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf die Ein- und Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunter- drückung nur als Hinweismeldung eingestuft und angezeigt.
  • Seite 107 Proline Promag 53 9 Störungsbehebung Fehlermeldung / Typ Ursache Behebung / Ersatzteil S: TRANSM. HW-DAT DAT Messumformer: 1. T-DAT austauschen. Ersatzteile → Seite 114. : # 041 1. T-DAT ist defekt 2. T-DAT ist nicht auf die Messverstärker- Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob das neue platine gesteckt bzw.
  • Seite 108 9 Störungsbehebung Proline Promag 53 Fehlermeldung / Typ Ursache Behebung / Ersatzteil → Nr. # 3xx System-Bereichsgrenzen überschritten S: TOL. COIL CURR. Messaufnehmer: 1. Getrenntausführung: : # 321 Der Spulenstrom ist außerhalb der Toleranz. Hilfsenergie ausschalten, bevor das Spulenstromkabel angeschlossen oder gelöst wird (Klemmen Nr. 41/42).
  • Seite 109 Proline Promag 53 9 Störungsbehebung Fehlermeldung / Typ Ursache Behebung / Ersatzteil → Nr. # 5xx Anwendungsfehler S: SW.-UPDATE AKT. Neue Messverstärker- oder Kommunikations- Warten Sie, bis der Vorgang beendet ist. Der Neustart des Mess- !: # 501 modul Softwareversion wird in das Messgerät gerätes erfolgt automatisch.

  • Seite 110: Prozessfehlermeldungen

    9 Störungsbehebung Proline Promag 53 Prozessfehlermeldungen Prozessfehler können entweder als Stör- oder Hinweismeldung definiert und damit unterschiedlich gewichtet werden. Diese Festlegung erfolgt über die Funktionsmatrix (→ Handbuch “Beschrei- bung Gerätefunktionen”). Hinweis! Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen. Beachten Sie auch die Ausführungen auf Seite 67 ff. und 112...

  • Seite 111: Prozessfehler Ohne Anzeigemeldung

    Rücksendung von Geräten an Endress+Hauser Beachten Sie unbedingt die auf Seite 8 aufgeführten Maßnahmen, bevor Sie ein Messgerät zur Reparatur oder Kalibrierung an Endress+Hauser zurücksenden. Legen Sie dem Durchfluss-Messgerät in jedem Fall das vollständig ausgefüllte For- mular “Erklärung zur Kontamination” bei. Eine Kopiervorlage dieses Formulares befindet sich am Schluss der Betriebsanleitung.

  • Seite 112: Verhalten Der Ausgänge Bei Störung

    9 Störungsbehebung Proline Promag 53 Verhalten der Ausgänge bei Störung Hinweis! Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über ver- schiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Handbuch “Beschreibung Gerätefunktionen” entnehmen. Messwertunterdrückung und Störungsverhalten: Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequenz-...
  • Seite 113 Proline Promag 53 9 Störungsbehebung Störungsverhalten von Ausgängen und Summenzähler Prozess-/Systemfehler anliegend Messwertunterdrückung aktiviert Frequenzausgang RUHEPEGEL Ausgangssignal entspricht → Signalausgabe 0 Hz “Nulldurchfluss” STÖRPEGEL Ausgabe der in der Funktion WERT STÖRPEGEL (Nr. 4211) vorgegebenen Frequenz. LETZTER WERT Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.

  • Seite 114: Ersatzteile

    Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile. Hinweis! Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen und zwar unter Angabe der Seriennummer, welche auf den Typenschildern aufgedruckt ist (s. Seite 9). Ersatzteile werden als “Set” ausgeliefert und beinhalten folgende Teile: •...

  • Seite 115: Ein-/Ausbau Von Elektronikplatinen

    – Stecker-Verriegelung des Spulenstromkabels (5.2) lösen und Stecker sorgfältig, d.h. ohne hin und her zu bewegen, von der Platine abziehen. – Dünnen Stift in die dafür vorgesehenen Öffnungen (3) stecken und Platine aus der Halterung ziehen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. Endress+Hauser...

  • Seite 116: Steckbare Submodule (Status- Und Stromeingang; Strom-, Frequenz- Und Relaisausgang)

    9 Störungsbehebung Proline Promag 53 T / O T / O T / O A0002656 Abb. 61: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen Vor-Ort-Anzeige Verriegelungstaste Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Elektrodensignalkabel (Sensor) Spulenstromkabel (Sensor)
  • Seite 117 Steckplatz “INPUT / OUTPUT 2” = Anschlussklemmen 24 / 25 Steckplatz “INPUT / OUTPUT 3” = Anschlussklemmen 22 / 23 Steckplatz “INPUT / OUTPUT 4” = Anschlussklemmen 20 / 21 Der Zusammenbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. Endress+Hauser...
  • Seite 118 9 Störungsbehebung Proline Promag 53 T / O T / O T / O F06-53xxxxxx-03-03-06-xx-000 Abb. 62: Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen Gehäusedeckel Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für Ein-/Ausbau Netzteilplatine Messverstärkerplatine Elektrodensignalkabel (Sensor) Spulenstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) T-DAT (Messumformer-Datenspeicher) I/O-Platine (umrüstbar)

  • Seite 119: Austausch Der Gerätesicherung

    – Hilfsenergie 85...260 V AC → 0,8 A träge / 250 V; 5,2 x 20 mm – Ex-Geräte → siehe entsprechende Ex-Dokumentation Der Einbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser. A0001148 Abb. 63: Austausch der Gerätsicherung auf der Netzteilplatine Schutzkappe Gerätesicherung...

  • Seite 120: Austausch Von Wechselmesselektroden

    9 Störungsbehebung Proline Promag 53 Austausch von Wechselmesselektroden Der Messaufnehmer Promag W (DN 350...2000) ist optional mit Wechselmesselektroden lieferbar. Diese Konstruktion ermöglicht es, die Messelektroden unter Prozessbedingungen auszutauschen oder zu reinigen (s. Seite 121). F06-5xWxxxxx-00-05-xx-xx-000 → Abb. 64: Austauschvorrichtung für die Wechselmesselektroden (Ein-/Ausbau...
  • Seite 121 Proline Promag 53 9 Störungsbehebung Ausbau der Elektrode Einbau der Elektrode Innensechskant-Zylinderschraube (a) lösen und Neue Elektrode (e) von unten in den Haltezylinder Verschlussdeckel entfernen. (g) einführen. Achten Sie darauf, dass die Dichtun- gen an der Elektrodenspitze sauber sind. Das auf dem Drehgriff (b) befestigte Drehgriff (b) auf die Elektrode stecken und mit Elektrodenkabel (c) abschrauben.

  • Seite 122: Software-Historie

    9 Störungsbehebung Proline Promag 53 9.10 Software-Historie Datum Softwareversion Änderung der Software Betriebsanleitung 03.2005 2.00.XX Software-Erweiterung: 50097082/03.05 – Sprachpaket Chinesisch (Inhalt Englisch und Chinesisch) Neue Funktionalitäten: – GERÄTE SOFTWARE → Anzeige der Gerätesoftware (NAMUR-Empfehlung 53) – Einheit US Kgal 11.2004 Messverstärker:...
  • Seite 123 Proline Promag 53 9 Störungsbehebung Datum Softwareversion Änderung der Software Betriebsanleitung 09.2000 Messverstärker: Software-Erweiterung: keine 1.01.01 – Funktionelle Anpassungen Kommunikationsmodul: 1.01.00 08.2000 Messverstärker: Software-Erweiterung: keine 1.01.00 – Funktionelle Anpassungen − 04.2000 Messverstärker: Original-Software. 1.00.00 Kommunikationsmodul: Bedienbar über: 1.00.00 – FieldTool –...
  • Seite 124 9 Störungsbehebung Proline Promag 53 Endress+Hauser...

  • Seite 125: 10 Technische Daten

    Proline Promag 53 10 Technische Daten Technische Daten 10.1 Technische Daten auf einen Blick 10.1.1 Anwendungsbereich • Durchflussmessung von Flüssigkeiten in geschlossenen Rohrleitungen. • Für die Messung ist eine Mindestleitfähigkeit von ≥ 5 µS/cm erforderlich, bei demineralisiertem Wasser eine von ≥ 20 µS/cm.

  • Seite 126: Ausgangskenngrößen

    10 Technische Daten Proline Promag 53 Eingangssignale Statuseingang (Hilfseingang): U = 3...30 V DC, R = 5 kΩ, galvanisch getrennt. Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen. Stromeingang (aktiv, passiv): galvanisch getrennt, Endwert einstellbar, Auflösung: 3 µA, Temperaturkoeffizient: typ. 0,005% v.E./°C ≤...

  • Seite 127: Hilfsenergie

    Proline Promag 53 10 Technische Daten 10.1.5 Hilfsenergie Elektrische Anschlüsse s. Seite 47 ff. Kabeleinführungen Hilfsenergie- und Signalkabel (Ein-/Ausgänge): • Kabeleinführung M20 x 1,5 (8...12 mm) • Kabeleinführung Sensor für verstärkte Kabel M20 x 1,5 (9,5...16 mm) • Gewinde für Kabeleinführungen 1/2" NPT, G 1/2"...

  • Seite 128: Messgenauigkeit

    10 Technische Daten Proline Promag 53 10.1.6 Messgenauigkeit Referenzbedingungen Gemäß DIN EN 29104 und VDI/VDE 2641: • Messstofftemperatur: +28 °C ± 2 K • Umgebungstemperatur: +22 °C ± 2 K • Warmlaufzeit: 30 Minuten Einbau: • Einlaufstrecke >10 x DN •...

  • Seite 129: Einsatzbedingungen

    Proline Promag 53 10 Technische Daten 10.1.7 Einsatzbedingungen Einbaubedingungen Einbauhinweise Einbaulage beliebig (senkrecht, waagrecht) Einschränkungen und weitere Einbauhinweise → Seite 15 ff. Einlaufstrecke: typ. ≥ 5 x DN Ein- und Auslaufstrecken Auslaufstrecke: typ. ≥ 2 x DN Verbindungskabellänge Bei der Getrenntausführung wird die zulässige Verbindungskabellänge L von der Messstoff- leitfähigkeit bestimmt →...
  • Seite 130 10 Technische Daten Proline Promag 53 Prozessbedingungen Messstofftemperaturbereich Die zulässige Messstofftemperatur ist von der Messrohrauskleidung abhängig: Promag W: 0...+80 °C bei Hartgummi (DN 65...2000) –20...+50 °C bei Polyurethan (DN 25...1000) Promag P: –40...+130 °C bei PTFE (DN 15...600), Einschränkungen → siehe Diagramme –20...+180 °C bei PFA (DN 25...200), Einschränkungen →...
  • Seite 131 Proline Promag 53 10 Technische Daten Promag H: Messaufnehmer: • DN 2...25: –20...+150 °C • DN 40...100: –20...+150 °C Dichtung: • EPDM: –20...+130 °C • Silikon: –20...+150 °C • Viton: –20...+150 °C • Kalrez: –20...+150 °C Leitfähigkeit Mindestleitfähigkeit: • ≥ 5 µS/cm für Flüssigkeiten im Allgemeinen •...

  • Seite 132: Unterdruckfestigkeit (Messrohrauskleidung)

    10 Technische Daten Proline Promag 53 Unterdruckfestigkeit Promag W Messrohr- Unterdruckfestigkeit Messrohrauskleidung (Messrohrauskleidung) Nennweite auskleidung Grenzwerte für Absolutdruck [mbar] bei verschiedenen Messstofftemperaturen [mm] [inch] 25 °C 50 °C 80° C 100 °C 130 °C 150 °C 180 °C − −...

  • Seite 133: Konstruktiver Aufbau

    Proline Promag 53 10 Technische Daten 10.1.8 Konstruktiver Aufbau Bauform, Maße Abmessungen und Einbaulängen von Messaufnehmer und Messumformer finden Sie in den Technischen Informationen → Seite 138. Gewicht Gewichtsangaben Promag W in kg Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Wand- gehäuse...
  • Seite 134 10 Technische Daten Proline Promag 53 Gewichtsangaben Promag P in kg Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Wand- gehäuse [mm] [inch] EN (DIN) ANSI EN (DIN) ANSI /AS* /AS* 1/2" 1" 1 1/4" – – 1 1/2" 2" 10,6 10,6 2 1/2"...
  • Seite 135 Proline Promag 53 10 Technische Daten Werkstoffe Promag W Gehäuse Messumformer: • Kompakt-Gehäuse: Pulverlackbeschichteter Aluminiumdruckguss • Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer: • DN 25...300: Pulverlackbeschichteter Aluminiumdruckguss • DN 350...2000: Lackierter Stahl (Amerlock 400) Messrohr: • DN < 350: Edelstahl 1.4301 oder 1.4306/304L; Bei Flanschmaterial aus Kohlenstoffstahl mit Al/Zn-Schutzbeschichtung •...
  • Seite 136 10 Technische Daten Proline Promag 53 Erdungsscheiben: 1.4435/316L oder Alloy C-22 Elektroden: 1.4435; Platin/Rhodium 80/20; Alloy C-22; Tantal Dichtung: Dichtungen nach DIN EN 1514-1 Promag H Gehäuse Messumformer: • Kompakt-Gehäuse: Pulverlackbeschichteter Aluminiumdruckguss oder Edelstahl-Feldgehäuse (1.4301/316L) • Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer: 1.4301 Wandmontageset (Halterungsblech): 1.4301...

  • Seite 137: Anzeige- Und Bedienoberfläche

    Proline Promag 53 10 Technische Daten Prozessanschluss Promag W: Flanschanschluss: EN 1092-1 (DIN 2501); DN 65 PN 16 und DN 600 PN 16 ausschließlich nach EN 1092-1, ANSI, AWWA, JIS, AS Promag P: Flanschanschluss: EN 1092-1 (DIN 2501); DN 65 PN 16 und DN 600 PN 16 ausschließlich nach...

  • Seite 138: 10.1.10 Zertifikate Und Zulassungen

    Für größere Nennweiten gibt es wo erforderlich (abhängig von Medium und Prozessdruck) zusätzlich optionale Zulassungen nach Kategorie II/III. CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zei- chens. Externe Normen und EN 60529: Richtlinien Schutzarten durch Gehäuse (IP-Code)

  • Seite 139: 10.1.13 Ergänzende Dokumentationen

    Proline Promag 53 10 Technische Daten 10.1.13 Ergänzende Dokumentationen • System Information Promag (SI 028D/06/de) • Technische Information Promag 50/53W (TI 046D/06/de) • Technische Information Promag 50/53P (TI 047D/06/de) • Technische Information Promag 50/53H (TI 048D/06/de) • Beschreibung Gerätefunktionen Promag 53 (BA048D/06/de) •...
  • Seite 140 10 Technische Daten Proline Promag 53 Endress+Hauser...

  • Seite 141: Stichwortverzeichnis

    Proline Promag 53 11 Stichwortverzeichnis Stichwortverzeichnis Unterdruckfestigkeit Messrohrauskleidung ..132 Durchflussmenge / Nennweite ..... 20 Einbau Messaufnehmer Abfüllen (Quick Setup) .
  • Seite 142 11 Stichwortverzeichnis Proline Promag 53 Ex-Zulassung ....... . . 138 Stromeingang konfigurieren (aktiv/passiv) .
  • Seite 143 Proline Promag 53 11 Stichwortverzeichnis Montage Erdung ........41 Erdungsringe (Promag H) .
  • Seite 144 11 Stichwortverzeichnis Proline Promag 53 Vor-Ort-Anzeige siehe Anzeige Wandaufbaugehäuse, Montage ....44 Warenannahme ....... . 13 Wartung .
