Technische Information

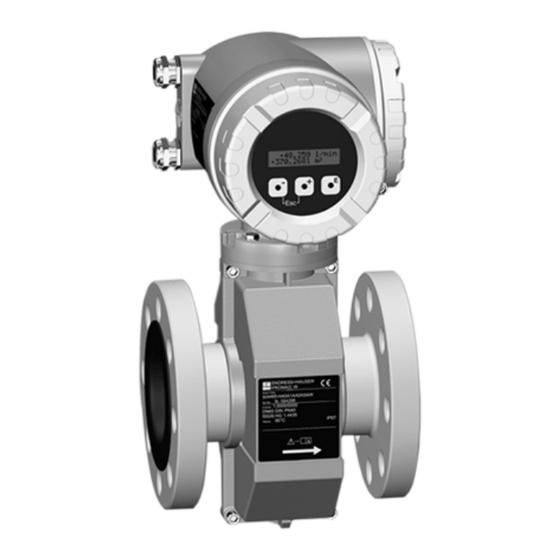

Proline Promag 50W, 53W
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von Flüssigkeiten in Wasser- oder
Abwasserapplikationen
Anwendungsbereich
Magnetisch-induktives Durchfluss-Messgerät zur
bidirektionalen Messung von Flüssigkeiten mit einer
Mindestleitfähigkeit von ≥ 5 µS/cm:
• Trinkwasser
• Abwasser
• Klärschlamm
• Durchflussmessung bis 110'000 m
• Messstofftemperatur bis +80 °C
• Prozessdrücke bis 40 bar
• Einbaulängen nach DVGW/ISO
Anwendungsspezifische Auskleidungsmaterialien:
• Polyurethan und Hartgummi
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA
Ausgekleidete Messrohre mit trinkwasserzugelassenen
Materialien:
• KTW, WRAS, NSF, ACS usw.
Anbindung an alle gängigen Prozessleitsysteme:
• HART, PROFIBUS DP/PA, FOUNDATION Fieldbus,
MODBUS RS485
TI046D/06/de/07.05
50096797
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für
verschiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
3
/h
führt zu hoher Wirtschaftlichkeit
• Software-Optionen für Elektrodenreinigung
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfachster Einbau und Inbetriebnahme

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Promag 50W

Inhaltszusammenfassung für Endress+Hauser Proline Promag 50W

  • Seite 1 Technische Information Proline Promag 50W, 53W Magnetisch-induktives Durchfluss-Messsystem Durchflussmengenmessung von Flüssigkeiten in Wasser- oder Abwasserapplikationen Anwendungsbereich Ihre Vorteile Magnetisch-induktives Durchfluss-Messgerät zur Die Promag-Messgeräte bieten Ihnen kosteneffiziente bidirektionalen Messung von Flüssigkeiten mit einer Durchflussmessung mit hoher Messgenauigkeit für Mindestleitfähigkeit von ≥ 5 µS/cm: verschiedenste Prozessbedingungen.

  • Seite 2: Arbeitsweise Und Systemaufbau

    Proline Promag 50W, 53W Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die indu- zierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt.

  • Seite 3: Eingangskenngrößen

    Proline Promag 50W, 53W Eingangskenngrößen Messgröße Durchflussgeschwindigkeit (proportional zur induzierten Spannung) Messbereich typisch v = 0,01…10 m/s mit der spezifizierten Messgenauigkeit Messdynamik über 1000 : 1 Eingangssignal Statuseingang (Hilfseingang): U = 3…30 V DC, R = 5 kΩ, galvanisch getrennt.
  • Seite 4 Proline Promag 50W, 53W PROFIBUS PA Schnittstelle: • Übertragungstechnik (Physical Layer): IEC 61158-2 (MBP), galvanisch getrennt • Profil-Version 3.0 • Stromaufnahme = 11 mA • Zulässige Speisespannung: 9...32 V • Busanschluss mit integriertem Verpolungsschutz • Fehlerstrom FDE (Fault Disconnection Electronic) = 0 mA •...
  • Seite 5 Proline Promag 50W, 53W MODBUS Schnittstelle: • Übertragungstechnik (Physical Layer): RS485 gemäß ANSI/TIA/EIA-485-A: 1998, galvanisch getrennt • MODBUS Gerätetyp: Slave • Adressbereich: 1...247 • Busadresse über Miniaturschalter oder die Vor-Ort-Anzeige (optional) am Messgerät einstellbar • Unterstützte MODBUS Funktionscodes: 03, 04, 06, 08, 16, 23 •...
  • Seite 6 Proline Promag 50W, 53W Hilfsenergie Elektrischer Anschluss Messeinheit b d/(g) HART* PROFIBUS PA* FOUNDATION Fieldbus* – 27 PA(–)/FF(–) + 26 PA(+)/FF(+) – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) N (L-) 2...
  • Seite 7 Proline Promag 50W, 53W Anschlussklemmenbelegung Promag 50 Klemmen-Nr. (Ein-/Ausgänge) Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Stromausgang − − − 50***-***********W HART Stromausgang − − 50***-***********A...
  • Seite 8 Proline Promag 50W, 53W Klemmen-Nr. (Ein-/Ausgänge) Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) Stromausgang 53***-***********M Statuseingang Frequenzausgang Frequenzausgang HART 53***-***********N Stromausgang Frequenzausgang Statuseingang MODBUS RS485 53***-***********P...
  • Seite 9 1 = Ader, 2 = Aderisolation, 3 = Aderschirm, 4 = Adermantel, 5 = Aderverstärkung, 6 = Kabelschirm, 7 = Außenmantel Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen: • Erdverlegung von Kabeln •...
  • Seite 10 Proline Promag 50W, 53W Versorgungsspannung 85…260 V AC, 45…65 Hz 20…55 V AC, 45…65 Hz 16…62 V DC PROFIBUS PA und FOUNDATION Fieldbus Nicht-Ex: 9...32 V DC Ex i: 9...24 V DC Ex d: 9...32 V DC Leistungsaufnahme AC: <15 VA (inkl. Messaufnehmer) DC: <15 W (inkl.
  • Seite 11 Messaufnehmeranschlussgehäuse ist über die dafür vorgesehene Erdungsklemme auf Erdpotenzial zu legen. Achtung! Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte. Hinweis! Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei Endress+Hauser als Zubehör- teil separat bestellt werden. • DN ≤ 300: Das Erdungskabel wird mit den Flanschschrauben direkt auf die leitfähige Flanschbeschichtung montiert.
  • Seite 12 Erdungsscheiben für den Potenzialausgleich zu verwenden. Beachten sie beim Einsatz von Erdungsscheiben folgende Punkte: • Erdungsscheiben (DN 15...300) sind bei Endress+Hauser als Zubehörteil separat bestellbar. • Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge entsprechend! Abmessungen von Erdungsscheiben finden Sie auf Seite 26.
  • Seite 13 Proline Promag 50W, 53W Messgenauigkeit Referenzbedingungen Gemäß DIN EN 29104 und VDI/VDE 2641: • Messstofftemperatur: +28 °C ± 2 K • Umgebungstemperatur: +22 °C ± 2 K • Warmlaufzeit: 30 Minuten Einbau: • Einlaufstrecke >10 x DN • Auslaufstrecke > 5 x DN •...

  • Seite 14: Einsatzbedingungen

    Proline Promag 50W, 53W Einsatzbedingungen Einbaubedingungen Einbauhinweise Einbauort Eine richtige Messung ist nur bei gefüllter Rohrleitung möglich. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Keine Installation am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Keine Installation unmittelbar vor einem freiem Rohrauslauf in einer Falleitung.
  • Seite 15 Proline Promag 50W, 53W Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüber- wachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
  • Seite 16 Proline Promag 50W, 53W Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen: • Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im Messrohr, z.B.
  • Seite 17 Proline Promag 50W, 53W Vibrationen Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren. Achtung! Bei zu starken Vibrationen ist die getrennte Montage von Messaufnehmer und Messumformer notwendig. Angaben über die zulässige Stoß- und Schwingungsfestigkeit finden Sie auf Seite 20.
  • Seite 18 Proline Promag 50W, 53W Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern usw., zu mon- tieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beach- ten: • Einlaufstrecke ≥ 5 x DN •...
  • Seite 19 Proline Promag 50W, 53W Verbindungskabellänge Die zulässige Kabellänge Lmax wird von der Messstoffleitfähigkeit bestimmt. Zur Messung von demineralisier- tem Wasser ist eine Mindestleitfähigkeit von 20 µS/cm erforderlich. µ [ S/cm] F06-5xxxxxxx-05-xx-xx-xx-006 Grau schraffiert = zulässiger Bereich für die Messstoffleitfähigkeit Lmax = Verbindungskabellänge in [m] µ...
  • Seite 20 Proline Promag 50W, 53W Schutzart • Standardmäßig: IP 67 (NEMA 4X) für Messumformer und Messaufnehmer • Optional: IP 68 (NEMA 6P) für Messaufnehmer in Getrenntausführung Stoß- und Beschleunigung bis 2 g in Anlehnung an IEC 60068-2-6 Schwingungsfestigkeit Elektromagnetische Nach EN 61326/A1 sowie der NAMUR-Empfehlung NE 21.
  • Seite 21 Proline Promag 50W, 53W Durchflussgrenze Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2…3 m/s. Die Durchflussgeschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustimmen: • v < 2 m/s: bei abrasiven Messstoffen wie Töpferkitt, Kalkmilch, Erzschlamm, usw.
  • Seite 22 Proline Promag 50W, 53W Durchflusskennwerte (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge [inch] [mm] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1" 2,5…80 gal/min 18 gal/min 0,20 gal 0,25 gal/min 1 1/4"...
  • Seite 23 Proline Promag 50W, 53W Messrohrspezifikationen Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) AS 2129 AS 4087 ANSI AWWA Hart- Polyurethan [mm] [inch] [bar] [lbs] gummi − − − − 1" PN 40 Cl 150 − − − − − − PN 40 −...

  • Seite 24: Konstruktiver Aufbau

    Proline Promag 50W, 53W Konstruktiver Aufbau Bauform, Maße Abmessungen Wandaufbaugehäuse (Ex-freier Betrieb und II3G / Zone 2) mm (inch) 90 (3.54) 45 (1.77) 215 (8.46) 135 (5.32) 53 (2.09) > 50 (1.97) 81 (3.19) 81 (3.19) 11.5 (0.45) 192 (7.56) 11.5 (0.45)
  • Seite 25 Proline Promag 50W, 53W Für das Wandaufbaugehäuse existiert ein separates Montageset, das bei Endress+Hauser als Zubehörteil bestellt werden kann. Damit sind folgende Montagevarianten möglich: • Schalttafeleinbau • Rohrmontage Schalttafeleinbau A0001131 Rohrmontage A0001132 Endress+Hauser...
  • Seite 26 Proline Promag 50W, 53W Kompaktausführung DN ≤ 300 F06-53Fxxxxx-06-00-xx-xx-000 EN (DIN) / JIS / ANSI [inch] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 1" − 1 1/2" 2" − 3" 4" − 6" 8" 10" 12" Die Einbaulänge (L) ist immer gleich, unabhängig von der gewählten Druckstufe.
  • Seite 27 Proline Promag 50W, 53W Getrenntausführung DN ≤ 300 L (DVGW) A0003219 EN (DIN) / JIS / ANSI [inch] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 1" − 1 1/2" 2" − 3" 4" − 6" 8" 10" 12" Die Einbaulänge (L) ist immer gleich, unabhängig von der gewählten Druckstufe.
  • Seite 28 Proline Promag 50W, 53W Kompaktausführung DN ≥ 350 F06-53Fxxxxx-06-00-xx-xx-001 EN (DIN) / ANSI / AWWA [mm] [mm] [mm] [mm] [mm] [mm] [mm] [inch] 14" 738,5 456,5 282,0 16" 790,5 482,5 308,0 18" 840,5 507,5 333,0 20" 891,5 533,0 358,5 24"...
  • Seite 29 Proline Promag 50W, 53W Getrenntausführung DN ≥ 350 A0003220 EN (DIN) / ANSI / AWWA [mm] [mm] [mm] [mm] [mm] [mm] [mm] [inch] 14" 683,5 401,5 282,0 16" 735,5 427,5 308,0 18" 785,5 452,5 333,0 20" 836,5 478,0 358,5 24"...
  • Seite 30 Proline Promag 50W, 53W Erdungsscheibe (DN 25...300) Ø B Ø di Ø D A0003221 EN (DIN) / JIS / ANSI [inch] [mm] [mm] [mm] [mm] [mm] 1" 77,5 87,5 − 87,5 94,5 1 1/2" 2" 115,5 − 131,5 3" 154,5 4"...
  • Seite 31 Proline Promag 50W, 53W Gewicht Gewichtsangaben in kg Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Wand- gehäuse [mm] [inch] EN (DIN) / ANSI/AWWA EN (DIN) / ANSI/AWWA 1" 1 1/4" – – 1 1/2" 2" 10,6 10,6 2 1/2" 12,0 11,1 –...
  • Seite 32 Proline Promag 50W, 53W Werkstoffe Gehäuse Messumformer: • Kompakt-Gehäuse: Pulverlackbeschichteter Aluminiumdruckguss • Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer: • DN 25...300: Pulverlackbeschichteter Aluminiumdruckguss • DN 350...2000: Lackierter Stahl (Amerlock 400) Messrohr: • DN < 350: Edelstahl 1.4301 oder 1.4306/304L; Bei Flanschmaterial aus Kohlenstoffstahl mit Al/Zn-Schutzbeschichtung •...
  • Seite 33 Proline Promag 50W, 53W Werkstoffbelastungskurven Achtung! Die nachfolgenden Diagramme enthalten Werkstoffbelastungskurven (Referenzkurven) für verschiedene Prozessanschlüsse in Bezug auf die Messstofftemperatur. Die maximal zulässigen Messstofftemperaturen sind jedoch immer vom Auskleidungswerkstoff des Messaufnehmers und/oder des Dichtungsmaterials abhängig (s. Seite 20 ). Flanschanschluss nach EN 1092-1 (DIN 2501)
  • Seite 34 Proline Promag 50W, 53W Flanschanschluss nach ANSI B16.5 Werkstoff: A105 [bar] [psi] Class 300 Class 150 -60 -40 -20 80 100 120 140 160 180 [°C] A0003226 Flanschanschluss nach ANSI B16.5 Werkstoff: F316L [bar] [psi] Class 300 Class 150 -60 -40 -20 80 100 120 140 160 180 [°C]...
  • Seite 35 Proline Promag 50W, 53W Flanschanschluss nach JIS B2238 Werkstoff: RSt37-2 (S235JRG2) / H II / 1.0425 [bar] -60 -40 -20 80 100 120 140 160 [°C] A0003228 Flanschanschluss nach AS2129 Table E oder AS4087 Cl. 14 Werkstoff: A105 / RSt37-2 (S235JRG2) / St44-2 (S275JR) [bar] 80 100 120 140 160 [°C]...

  • Seite 36: Anzeige- Und Bedienoberfläche

    Proline Promag 50W, 53W Anzeige- und Bedienoberfläche Anzeigeelemente • Flüssigkristall-Anzeige: beleuchtet, zweizeilig (Promag 50) oder vierzeilig (Promag 53) mit je 16 Zeichen • Anzeige individuell konfigurierbar für die Darstellung unterschiedlicher Messwert- und Statusgrößen • Summenzähler: Promag 50: 2 Totalisatoren Promag 53: 3 Totalisatoren Bedienelemente Einheitliches Bedienkonzept für beide Messumformertypen:...

  • Seite 37: Zertifikate Und Zulassungen

    Proline Promag 50W, 53W Zertifikate und Zulassungen Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer Endress+Hauser- Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Ex-Dokumen- tationen, die Sie bei Bedarf ebenfalls anfordern können.

  • Seite 38: Ergänzende Dokumentationen

    Bestellinformationen und ausführliche Angaben zum Bestellcode erhalten Sie von Ihrer Endress+Hauser-Serviceorganisation. Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben dazu erhalten Sie von Ihrer Endress+Hauser- Serviceorganisation. Ergänzende Dokumentationen • Durchfluss-Messtechnik (FA005D/06/de) •...
  • Seite 39 Proline Promag 50W, 53W Endress+Hauser...
  • Seite 40 Technische Änderungen vorbehalten Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG GmbH+Co. KG Information Feldservice Hannover Lehnergasse 4 Sternenhofstraße 21 Colmarer Str. 6 Auftrag Ersatzteile/Reparatur Ratingen 1230 Wien 4153 Reinach/BL 1...
