Werkstoffe
Gewindebolzen
Elektrodenbestückung
Prozessanschlüsse
24

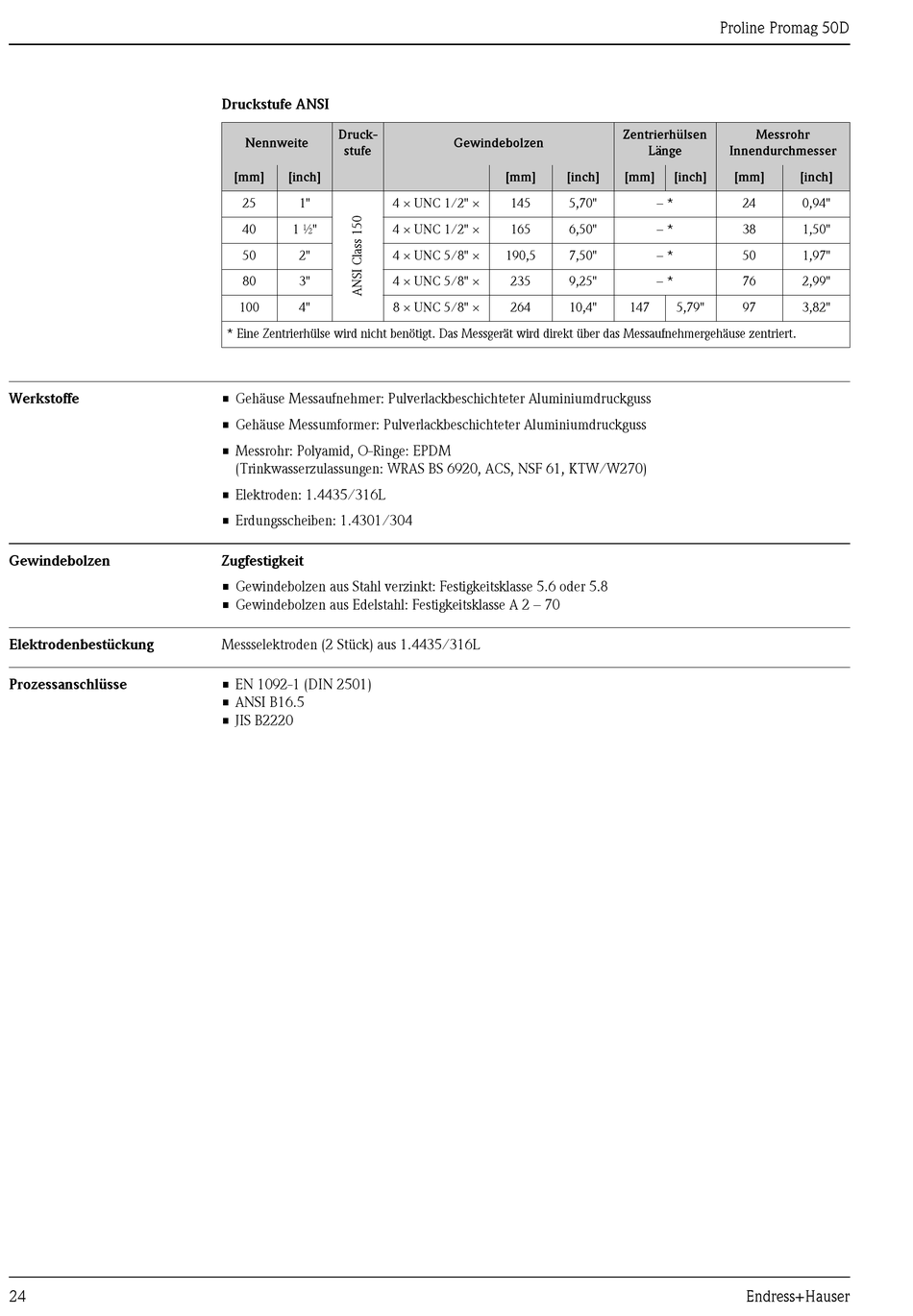

Druckstufe ANSI
Druck-
Nennweite
stufe
[mm]
[inch]
25
1"
4 × UNC 1/2" ×
40
1 ½"
4 × UNC 1/2" ×
50
2"
4 × UNC 5/8" ×
80
3"
4 × UNC 5/8" ×
100
4"
8 × UNC 5/8" ×
* Eine Zentrierhülse wird nicht benötigt. Das Messgerät wird direkt über das Messaufnehmergehäuse zentriert.
• Gehäuse Messaufnehmer: Pulverlackbeschichteter Aluminiumdruckguss
• Gehäuse Messumformer: Pulverlackbeschichteter Aluminiumdruckguss
• Messrohr: Polyamid, O-Ringe: EPDM
(Trinkwasserzulassungen: WRAS BS 6920, ACS, NSF 61, KTW/W270)
• Elektroden: 1.4435/316L
• Erdungsscheiben: 1.4301/304
Zugfestigkeit
• Gewindebolzen aus Stahl verzinkt: Festigkeitsklasse 5.6 oder 5.8
• Gewindebolzen aus Edelstahl: Festigkeitsklasse A 2 – 70
Messselektroden (2 Stück) aus 1.4435/316L
• EN 1092-1 (DIN 2501)
• ANSI B16.5
• JIS B2220
Zentrierhülsen
Gewindebolzen
[mm]
[inch]
[mm]
145
5,70"
165
6,50"
190,5
7,50"
235
9,25"
264
10,4"
Proline Promag 50D
Messrohr
Länge
Innendurchmesser
[inch]
[mm]
[inch]
– *
24
– *
38
– *
50
– *
76
147
5,79"
97
Endress+Hauser
0,94"
1,50"
1,97"
2,99"
3,82"
