Memograph S
Setup -> Signaleinstellungen -> Digitaleingänge -> Digitaleingang x
Funktion
Bezeichnung
Verzögerungszeit
Schaltet Ausgang
Bezeichnung ‚H'
Bezeichnung ‚L'
Meldetext L->H
Meldetext H->L
Meldungsfenster
Datenschnittstelle
Einst. Kopieren
Endress+Hauser

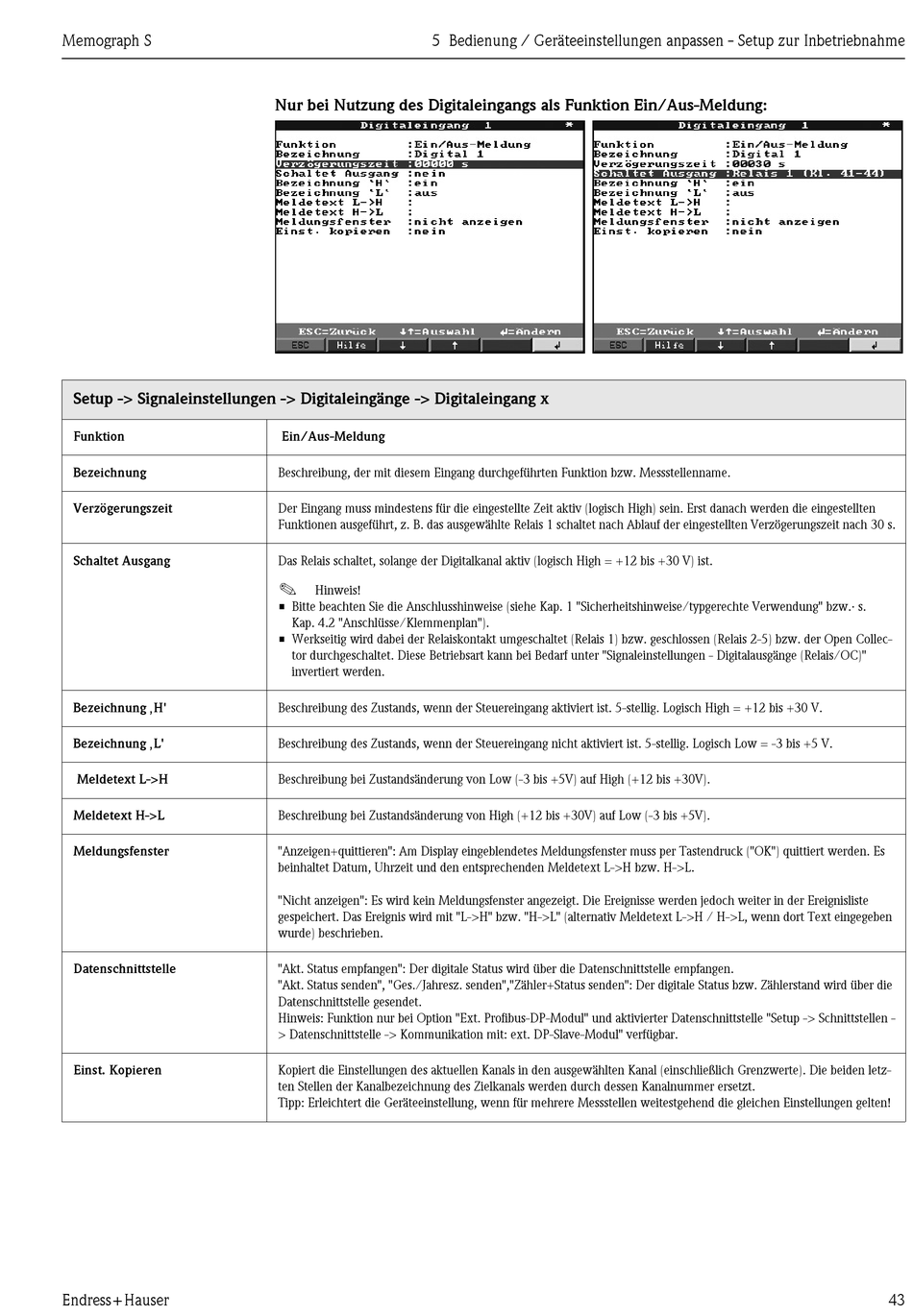

5 Bedienung / Geräteeinstellungen anpassen - Setup zur Inbetriebnahme
Nur bei Nutzung des Digitaleingangs als Funktion Ein/Aus-Meldung:
Ein/Aus-Meldung
Beschreibung, der mit diesem Eingang durchgeführten Funktion bzw. Messstellenname.
Der Eingang muss mindestens für die eingestellte Zeit aktiv (logisch High) sein. Erst danach werden die eingestellten
Funktionen ausgeführt, z. B. das ausgewählte Relais 1 schaltet nach Ablauf der eingestellten Verzögerungszeit nach 30 s.
Das Relais schaltet, solange der Digitalkanal aktiv (logisch High = +12 bis +30 V) ist.
!
Hinweis!
• Bitte beachten Sie die Anschlusshinweise (siehe Kap. 1 "Sicherheitshinweise/typgerechte Verwendung" bzw.· s.
Kap. 4.2 "Anschlüsse/Klemmenplan").
• Werkseitig wird dabei der Relaiskontakt umgeschaltet (Relais 1) bzw. geschlossen (Relais 2-5) bzw. der Open Collec-
tor durchgeschaltet. Diese Betriebsart kann bei Bedarf unter "Signaleinstellungen - Digitalausgänge (Relais/OC)"
invertiert werden.
Beschreibung des Zustands, wenn der Steuereingang aktiviert ist. 5-stellig. Logisch High = +12 bis +30 V.
Beschreibung des Zustands, wenn der Steuereingang nicht aktiviert ist. 5-stellig. Logisch Low = -3 bis +5 V.
Beschreibung bei Zustandsänderung von Low (-3 bis +5V) auf High (+12 bis +30V).
Beschreibung bei Zustandsänderung von High (+12 bis +30V) auf Low (-3 bis +5V).
"Anzeigen+quittieren": Am Display eingeblendetes Meldungsfenster muss per Tastendruck ("OK") quittiert werden. Es
beinhaltet Datum, Uhrzeit und den entsprechenden Meldetext L->H bzw. H->L.
"Nicht anzeigen": Es wird kein Meldungsfenster angezeigt. Die Ereignisse werden jedoch weiter in der Ereignisliste
gespeichert. Das Ereignis wird mit "L->H" bzw. "H->L" (alternativ Meldetext L->H / H->L, wenn dort Text eingegeben
wurde) beschrieben.
"Akt. Status empfangen": Der digitale Status wird über die Datenschnittstelle empfangen.
"Akt. Status senden", "Ges./Jahresz. senden","Zähler+Status senden": Der digitale Status bzw. Zählerstand wird über die
Datenschnittstelle gesendet.
Hinweis: Funktion nur bei Option "Ext. Profibus-DP-Modul" und aktivierter Datenschnittstelle "Setup -> Schnittstellen -
> Datenschnittstelle -> Kommunikation mit: ext. DP-Slave-Modul" verfügbar.
Kopiert die Einstellungen des aktuellen Kanals in den ausgewählten Kanal (einschließlich Grenzwerte). Die beiden letz-
ten Stellen der Kanalbezeichnung des Zielkanals werden durch dessen Kanalnummer ersetzt.
Tipp: Erleichtert die Geräteeinstellung, wenn für mehrere Messstellen weitestgehend die gleichen Einstellungen gelten!
43
