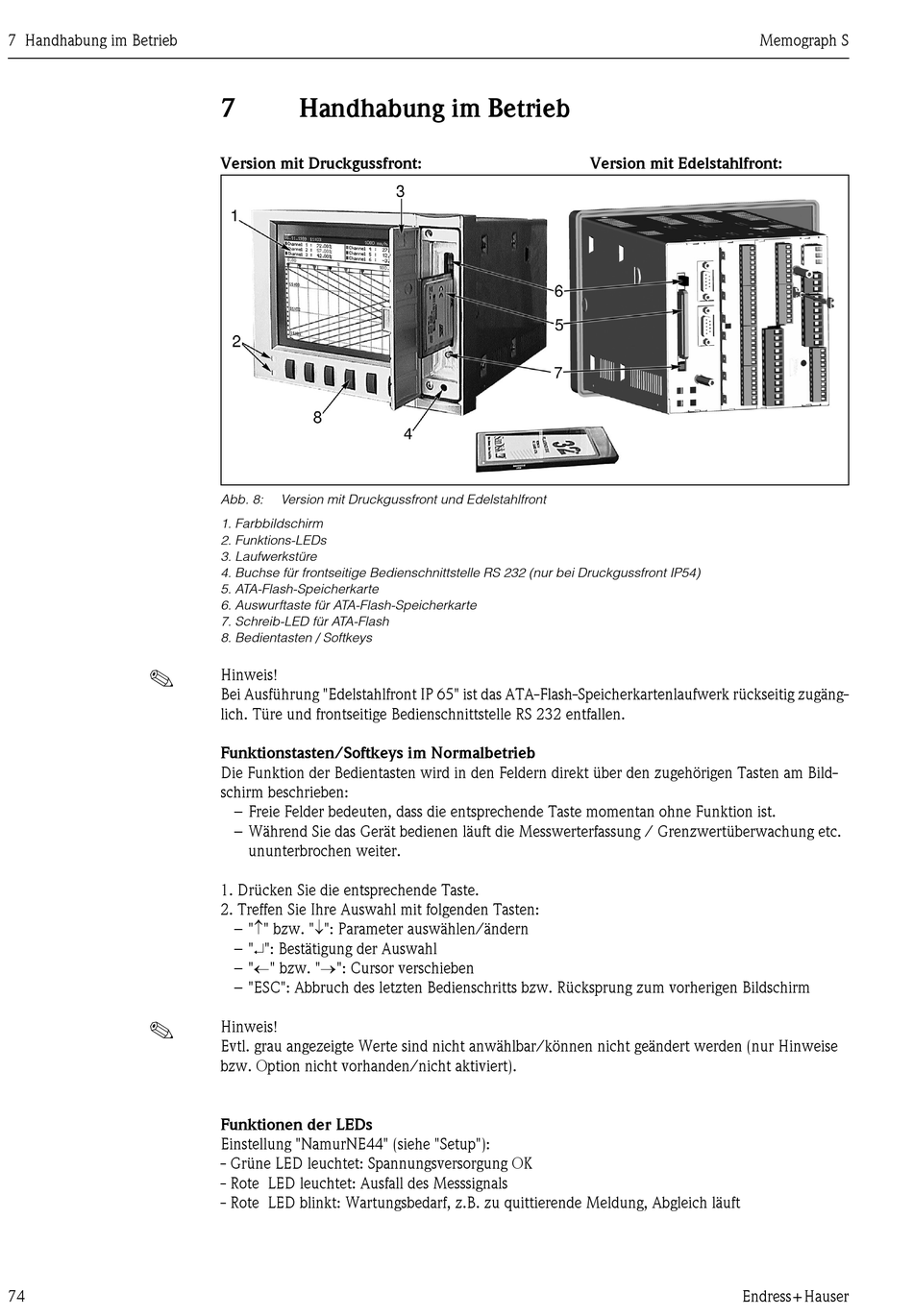

7 Handhabung im Betrieb
!
!
74
7
Handhabung im Betrieb
Version mit Druckgussfront:
Abb. 8:
Version mit Druckgussfront und Edelstahlfront
1. Farbbildschirm
2. Funktions-LEDs
3. Laufwerkstüre
4. Buchse für frontseitige Bedienschnittstelle RS 232 (nur bei Druckgussfront IP54)
5. ATA-Flash-Speicherkarte
6. Auswurftaste für ATA-Flash-Speicherkarte
7. Schreib-LED für ATA-Flash
8. Bedientasten / Softkeys
Hinweis!
Bei Ausführung "Edelstahlfront IP 65" ist das ATA-Flash-Speicherkartenlaufwerk rückseitig zugäng-
lich. Türe und frontseitige Bedienschnittstelle RS 232 entfallen.
Funktionstasten/Softkeys im Normalbetrieb
Die Funktion der Bedientasten wird in den Feldern direkt über den zugehörigen Tasten am Bild-
schirm beschrieben:
– Freie Felder bedeuten, dass die entsprechende Taste momentan ohne Funktion ist.
– Während Sie das Gerät bedienen läuft die Messwerterfassung / Grenzwertüberwachung etc.
ununterbrochen weiter.
1. Drücken Sie die entsprechende Taste.
2. Treffen Sie Ihre Auswahl mit folgenden Tasten:
– "↑" bzw. "↓": Parameter auswählen/ändern
– "↵": Bestätigung der Auswahl
– "←" bzw. "→": Cursor verschieben
– "ESC": Abbruch des letzten Bedienschritts bzw. Rücksprung zum vorherigen Bildschirm
Hinweis!
Evtl. grau angezeigte Werte sind nicht anwählbar/können nicht geändert werden (nur Hinweise
bzw. Option nicht vorhanden/nicht aktiviert).
Funktionen der LEDs
Einstellung "NamurNE44" (siehe "Setup"):
- Grüne LED leuchtet: Spannungsversorgung OK
- Rote LED leuchtet: Ausfall des Messsignals
- Rote LED blinkt: Wartungsbedarf, z.B. zu quittierende Meldung, Abgleich läuft
Memograph S
Version mit Edelstahlfront:
Endress+Hauser
