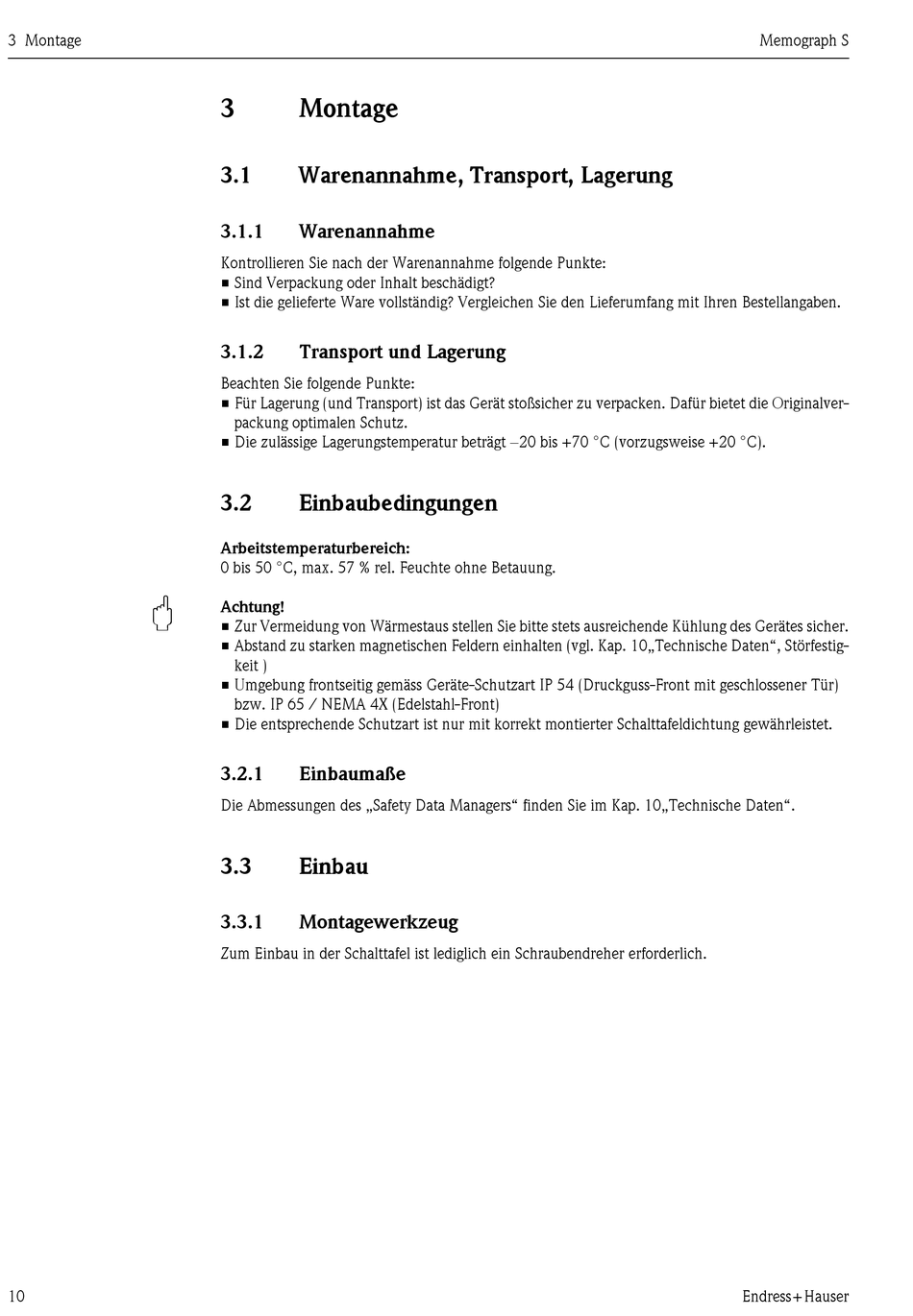

3 Montage
"
10
3
Montage
3.1
Warenannahme, Transport, Lagerung
3.1.1
Warenannahme
Kontrollieren Sie nach der Warenannahme folgende Punkte:
• Sind Verpackung oder Inhalt beschädigt?
• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
3.1.2
Transport und Lagerung
Beachten Sie folgende Punkte:
• Für Lagerung (und Transport) ist das Gerät stoßsicher zu verpacken. Dafür bietet die Originalver-
packung optimalen Schutz.
• Die zulässige Lagerungstemperatur beträgt −20 bis +70 °C (vorzugsweise +20 °C).
3.2
Einbaubedingungen
Arbeitstemperaturbereich:
0 bis 50 °C, max. 57 % rel. Feuchte ohne Betauung.
Achtung!
• Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerätes sicher.
• Abstand zu starken magnetischen Feldern einhalten (vgl. Kap. 10„Technische Daten", Störfestig-
keit )
• Umgebung frontseitig gemäss Geräte-Schutzart IP 54 (Druckguss-Front mit geschlossener Tür)
bzw. IP 65 / NEMA 4X (Edelstahl-Front)
• Die entsprechende Schutzart ist nur mit korrekt montierter Schalttafeldichtung gewährleistet.
3.2.1
Einbaumaße
Die Abmessungen des „Safety Data Managers" finden Sie im Kap. 10„Technische Daten".
3.3
Einbau
3.3.1
Montagewerkzeug
Zum Einbau in der Schalttafel ist lediglich ein Schraubendreher erforderlich.
Memograph S
Endress+Hauser
