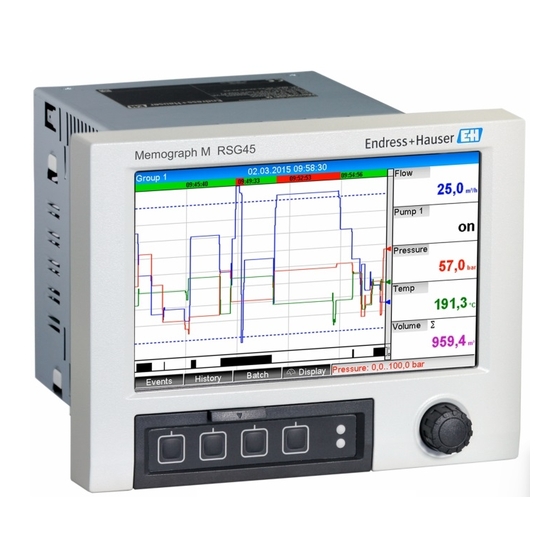

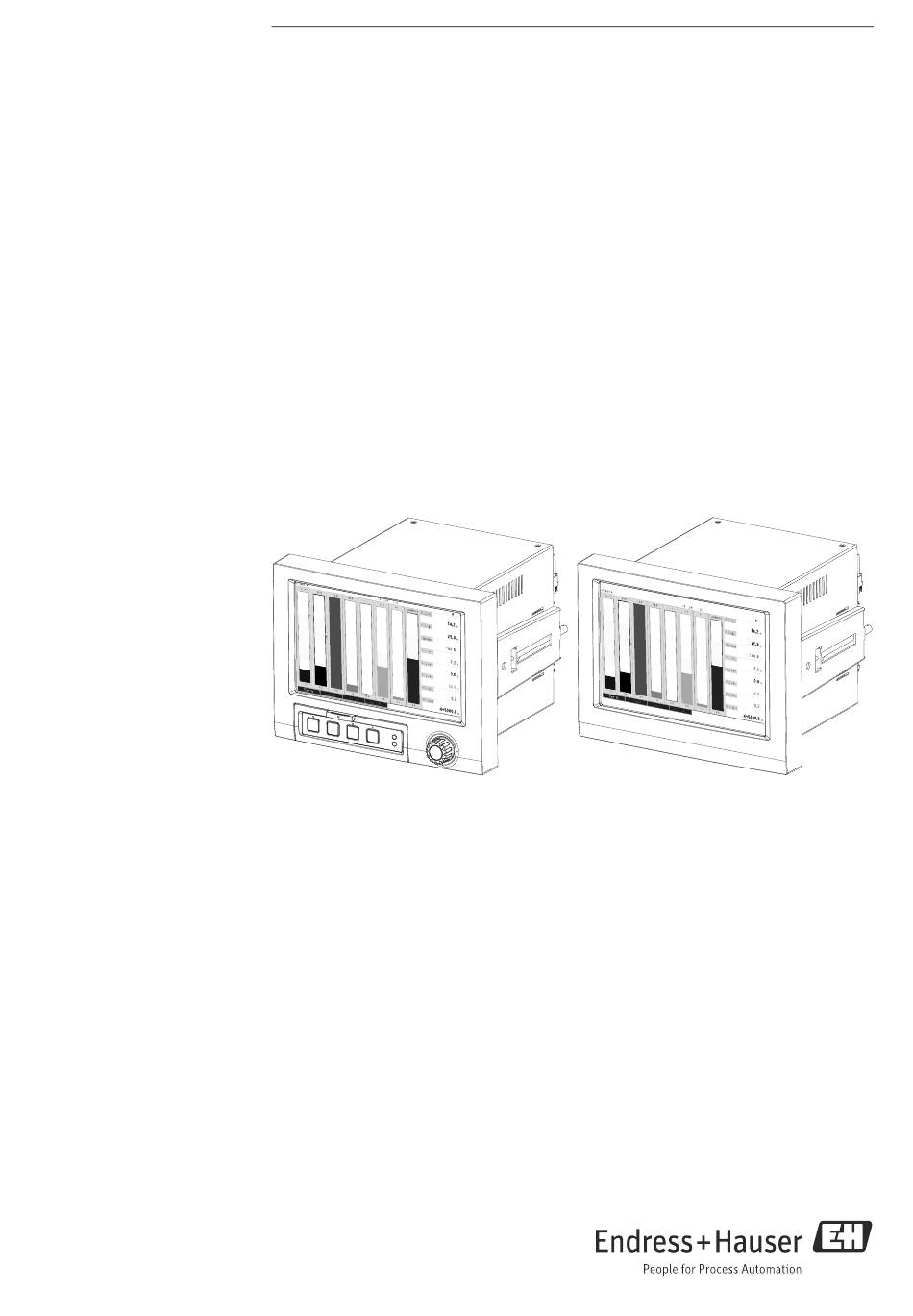

Zusatzanleitung
Memograph M, RSG45
Advanced Data Manager
Option Telealarm
Zusatzfunktionen Telealarm für Alarmmeldungen
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Memograph M RSG45

  • Seite 1 Products Solutions Services BA01387R/09/DE/01.15 71302188 Firmware ENU000A, V02.00.xx Zusatzanleitung Memograph M, RSG45 Advanced Data Manager Option Telealarm Zusatzfunktionen Telealarm für Alarmmeldungen...
  • Seite 2 Advanced Data Manager...
  • Seite 3: Inhaltsverzeichnis

    Advanced Data Manager Inhaltsverzeichnis Allgemeine Beschreibung der Funktionalität..... . 4 Voraussetzungen und Software Historie ..4 Telealarm Funktionsbeschreibung (Meldungsversand) .
  • Seite 4: Allgemeine Beschreibung Der

    Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Voraussetzungen und Software Historie Ab Field Data Manager (FDM) Software-Version V1.25.0.0 wird die Option "Telealarm" unterstützt. Die aktuelle Version der Software ist im Lieferumfang enthalten. Installations- hinweise siehe Betriebsanleitung.
  • Seite 5: Telealarm Funktionsbeschreibung (Meldungsversand)

    Advanced Data Manager Allgemeine Beschreibung der Funktionalität Telealarm Funktionsbeschreibung (Meldungsver- sand) Bei verschiedenen Ereignissen soll das Gerät • SMS (nur per GSM Modem) • Emails (nur per Ethernet) • SMS und Email parallel (nur per Ethernet und GSM Modem oder GPRS/UMTS Modem) versenden.
  • Seite 6: Alarmstatistik

    Geräteeinstellung, Setup der Applikation Advanced Data Manager Alarmstatistik Über die Signalauswertungszyklen werden folgenden Daten ermittelt: • Wie oft war der Grenzwert verletzt (Häufigkeit)? • Wie lange war der Grenzwert insgesamt verletzt (im Betriebsstundenformat 0000h00:00)? Die Alarmstatistik ist standardmäßig ausgeschaltet. Die Alarmstatistik wird für jede aktive Signalauswertung (gleicher Laufzeit) gebildet.
  • Seite 7: Setup - Applikation - Telealarm

    Advanced Data Manager Geräteeinstellung, Setup der Applikation Setup - Applikation - Telealarm Einstellungen für die Alarmierung über ein an das Gerät angeschlossenes Modem oder per Email. HINWEIS Je nach gewählter Funktion passt sich die Bedienoberfläche des Gerätes an, so dass jeweils nur erforderliche Parameter geprüft/eingestellt werden müssen.
  • Seite 8 Geräteeinstellung, Setup der Applikation Advanced Data Manager Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Telealarm" Anzahl Versuche 510010-000 Anzahl der Wählversuche. Kommt keine Verbindung zu Stande, wird mehrfach versucht (bis zu der hier eingestellten Anzahl) eine Verbindung herzustellen.
  • Seite 9 Advanced Data Manager Geräteeinstellung, Setup der Applikation Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Telealarm" Zusätzlicher Anruf 510017-000 Das Gerät kann zusätzlich die Telefonnummer anrufen, an die bereits die SMS gesendet wurde. Der Anruf wird bei Abnahme der Gegenstelle automatisch beendet.
  • Seite 10 Geräteeinstellung, Setup der Applikation Advanced Data Manager Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Telealarm" Untermenü "Telefonnum- Geben Sie hier alle Telefonnummern ein, an die bei Alarm eine mern" Meldung gesendet werden soll. Hinweis: Die Zuordnung zu den Alarmen erfolgt später. Nummer 1-20 510030-000 bis Geben Sie hier eine Telefonnummer ein, an die eine Meldung...
  • Seite 11 Advanced Data Manager Geräteeinstellung, Setup der Applikation Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Telealarm" Untermenü "Alarm 1" Legen Sie die Einstellung für diese Alarmierung fest. bis "Alarm 35" Hinweis: Die Menüs "Alarm x" erscheinen nur, wenn mindestens eine Emailadresse oder Telefonnum- mer eingeben wurde.
  • Seite 12: Setup - Erweitertes Setup - Applikation - Signalauswertung (Alarmstatistik)

    Geräteeinstellung, Setup der Applikation Advanced Data Manager Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Telealarm" Empfänger 2 auswählen (Siehe "Empfänger 1 auswählen") 510206-000 bis nur wenn "Empfänger 2" 510206-034 gewählt ist Empfänger 3 (Siehe "Empfänger 1") 510207-000 bis 510207-034 Empfänger 3 auswählen...
  • Seite 13: Setup - Erweitertes Setup- Kommunikation

    Advanced Data Manager Geräteeinstellung, Setup der Applikation Menüpositionen Einstellbare Parameter Direct "Setup - Erweiter- Access Code (Werkseinstellungen fett markiert) tes Setup - Appli- kation - Signal- auswertung" Alarmstatistik Über die Signalauswertungszyklen (z.B. Tagesauswertung) können folgenden Daten ermittelt wer- 440006-000 den: •...
  • Seite 14: Setup - Erweitertes Setup - Ausgänge - Relais

    Geräteeinstellung, Setup der Applikation Advanced Data Manager Setup - Erweitertes Setup - Ausgänge - Relais Einstellungen der Relais für die Funktion Telealarm. Bei der Option "Telealarm" ist es möglich, die Relais im Gerät fernzusteuern. Durch ein Handy oder einen PC kann über die Fernsteuerung der Geräte-Relais z.B. ein akustisches oder opti- sches Signal oder auch eine Pumpe ein- bzw.
  • Seite 15: Handhabung Im Betrieb

    Advanced Data Manager Geräteeinstellung, Setup der Applikation Menüpositionen Einstellbare Parameter Direct "Setup - Erweiter- Access Code (Werkseinstellungen fett markiert) tes Setup - Aus- gänge - Relais - Relais x" Per SMS: Die Relais des Gerätes können per SMS ein- und ausgeschaltet ("Ferngesteuert") werden. Hinweis: Am Gerät muss ein GSM-Modem angeschlossen sein, damit die SMS empfangen werden kann.
  • Seite 16: Beispiel Telealarmmeldungen / Sms Weiterleiten

    Geräteeinstellung, Setup der Applikation Advanced Data Manager 2.6.2 Beispiel Telealarmmeldungen / SMS weiterleiten Vorgehensweise zum Aktivieren der Telealarmweiterleitung: Telealarm aktivieren unter "Setup → Erweitertes Setup → Applikation → Telealarm → Allgemein" Notwendige Einstellungen unter "Setup → Erweitertes Setup → Applikation → Telealarm →...
  • Seite 17 Advanced Data Manager Geräteeinstellung, Setup der Applikation VORSICHT Wenn mehrere Ereignisse gleichzeitig auftreten, werden diese nacheinander versen- det. Es kann daher zu einer Zustellverzögerung kommen (keine Echtzeitalarmierung). 2.6.3 Werte per Mobiltelefon / SMS abfragen Momentanwerte einzelner Kanäle und Gruppen sowie Auswertungen des Gerätes können per SMS abgefragt werden.
  • Seite 18: Das Ereignislogbuch / Audit Trail

    Geräteeinstellung, Setup der Applikation Advanced Data Manager Legende: <Datum/Zeit> = Zeitpunkt an dem die Momentanwerte gemessen wurden (im Format, dass am Gerät eingestellt ist) <Kanalbezeichnung> = Kanalbezeichnung <Wert> = Messwert <Dim> = Einheit/Dimension <Zählerart> = Art der Auswertung (Optional, d.h. nur wenn Zähler ausgelesen werden) Werte einer Gruppe abfragen Folgenden SMS-Text muss der Anwender senden, um einen Momentanwert einer Gruppe per SMS abzufragen:...
  • Seite 19: Alarmstatistik In Der Signalauswertung

    Advanced Data Manager Geräteeinstellung, Setup der Applikation Folgende Ereignisse können hier angesehen werden: • Gesendete Meldungen und Zustellungsfehler • Test der Telealarmfunktion • Die Fernsteuerung von Relais • Momentanwertabfrage per SMS • Bei aktiver Benutzerverwaltung, die erfolgte als auch die verweigerte Authentifizierung über die Fernsteuerung (mit Benutzernamen) Hierzu wählen Sie den entsprechenden Eintrag im Ereignislogbuch aus und betätigen die Softkey-Taste 3 "Details".
  • Seite 20: Testfunktion Der Ferngesteuerten Relais

    Geräteeinstellung, Setup der Applikation Advanced Data Manager HINWEIS Diese Funktion steht nur zur Verfügung, wenn der Telealarm unter "Setup → Applikation → Telealarm" eingeschaltet und vollständig parametriert wurde. 2.6.8 Testfunktion der ferngesteuerten Relais Mit der folgenden Funktion können die zur Fernsteuerung freigegebenen Relais manuell aktiviert werden: "Hauptmenü...
  • Seite 21: Fehlermeldungen Und Störungsbehebung

    Advanced Data Manager Fehlermeldungen und Störungsbehebung Fehlermeldungen und Störungsbehebung Ihr Gerät informiert Sie bei Störung oder Fehleingabe durch Klartext am Bildschirm. Die Dar- stellung des Fehlercodes erfolgt im Anzeigemodus (Messwertdarstellung) am Bildschirm oben rechts. Version mit Navigator und Frontschnittstellen: Zusätzlich signalisiert eine rote LED Fehler, bzw. blinkt bei Warnung oder Wartungsbedarf. HINWEIS Ausführliche Fehlerhinweise mit Problemlösungen finden Sie in der Betriebsanleitung.
